Šachta: obtížné momenty výběru jednoduché konstrukce

24-08-2018
Venkovní odpadní vody

Kanalizace, navzdory zjevné jednoduchosti, by měla být velmi pečlivě zvolena. Skutečnost spočívá v tom, že vykonává spíše důležitou funkci a současně umožňuje přístup do kontrolní nebo kontrolní studny a chrání podzemní část kanalizační sítě před poškozením.

Níže vám řekneme, jaké vlastnosti tohoto detailu byste měli věnovat nejdůležitější pozornost a jaký výrobek je lepší zvolit při vybavení drenážního systému v různých podmínkách.

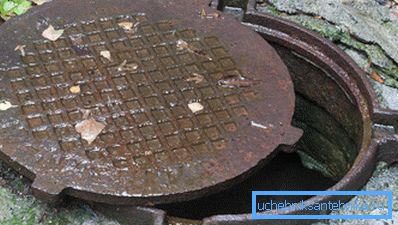

K ochraně šachty je třeba se postarat!

Návrhové prvky

Zařízení

Šachtová kanalizace je konstrukce, která je instalována v horní části prohlídkového nebo kontrolního hřídele.

Jak již bylo uvedeno výše, tato část má dvě funkce:

  • Na jedné straně zabraňuje neoprávněnému přístupu k potrubí.
  • Na druhou stranu, s použitím poklopu, sami jsme schopni jít dolů na zem, abychom provedli diagnostiku nebo opravu.

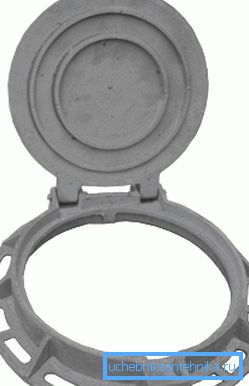

Krk a kloubové víko

Šrafovací zařízení se neliší ve složitosti:

  • Ve studni je fixovaný kroužek krku - stacionární část.
  • Na vrchní straně je instalován kryt, který lze odnímatelně nebo zavěsit (kloubový design).
  • V některých případech jsou na krku uloženy dva kryty: ochranný kryt, který je umístěn nahoře, a uzavírací zařízení vybavené zámkem.

Dávejte pozor! Mnoho se diví, proč jsou stoky kulaté a nikoli čtvercové. Na tuto otázku je poměrně málo odpovědí, ale nejpravděpodobnější bude následující: kulaté víčko, na rozdíl od čtvercového, nebude schopné spadnout do krku, protože není otočeno.

Takže nemusíte dostat z hloubky několika metrů těžké litiny "palačinky".

Takto se čtvercový kryt dostává do krku. S kruhem nebude takový
  • Vnější povrch víka je plochý nebo konvexní. Použití konkávních částí je iracionální: shromažďují dešťovou vodu.

Šachtové zámky

Obvykle je spojení krku s víkem opatřeno různými zámky.

Jejich hlavní funkcí je zabránit spontánnímu otevírání a - méně často - zablokování otevření víka bez zvláštního klíče.

  • Čistá šachtová žehlička, která je nám známa, a některé modely polymer-pískového kompozitu jsou doplněny bočními výčnělky, které vstupují do štěrbin na krku.
  • Plastová šachta může být vyrobena se závitovým připojením víka a samotné studnice.

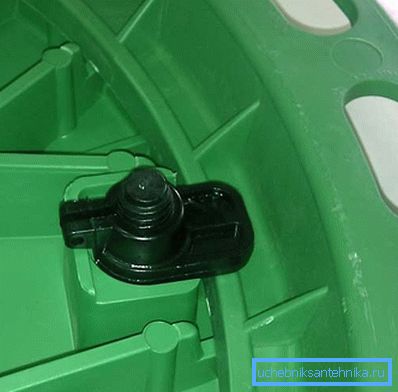

Prvek uzamykacího systému
  • Ocelové modely jsou vybaveny mechanickým zámkem, typem šroubů nebo rozdělovačem. Takové konstrukce jsou však zřídka využívány v systémech na odstraňování odpadních vod: častěji uzavírající víčka doplňují hřídele komunikačních vedení, elektrické vedení atd.

Funkční klasifikace

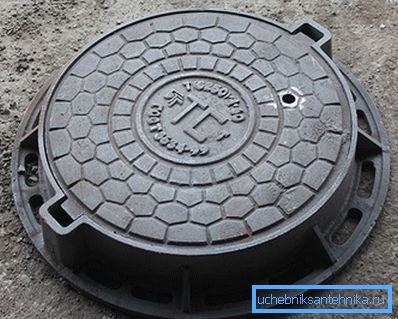

Označení části nám umožňuje zjistit, kolik váží šachta a pro jaké sítě je určena

Hmotnost šachty závisí na dvou parametrech: jejich rozměrech a druhu, ke kterému patří. K dnešnímu dni jsou nejčastěji používané druhy litiny a proto v následující tabulce uvádíme přesně jejich charakteristiky:

Označení Typ produktu Hmotnost, kg Použití
kryt tělo
R Opravy - 35 Používá se k dočasnému zablokování krku během práce na silnicích.
L Snadné 30 35 Je instalován na zelených plochách, v pěších stezkách, v domácnostech.
T Těžké 50 50 Používá se při vybavení šachet na silnicích.
Tm Těžký kmen 45 50 Montáž na krku studní umístěná na silnicích s vysokou intenzitou dopravy.

Dávejte pozor! Kromě typu by značení kanalizačních šachet, které se použije při uvolňování výrobků, mělo zahrnovat označení technické sítě, pro kterou je část určena, rok a měsíc výroby atd.

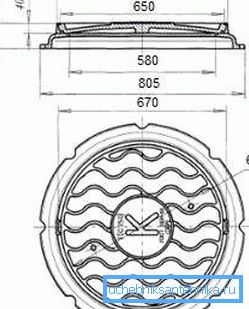

Průměr kanálu a velikost hlavních konstrukčních prvků

Rozměry kanalizačních litinových poklopů podle GOST jsou také pevně stanoveny. Nejčastěji pro vybavení podzemních sítí se používají modely s průměrem (na krytu) 645 nebo 800 mm. Modely polymeru a oceli však mohou mít jiné rozměry.

Oblíbené odrůdy

Litina

Pokud se zabýváme hlavními parametry a typologií, podrobněji se zabýváme klasifikací materiálů.

První místo v popularitě bude přirozeně přijímáno litinovými poklopy:

  • Obě ústa a víčka jsou vstřikovány.. Pro výrobu budov převezme materiál SCh15 a silnější a víko je odlit z značky litiny není nižší než SCh45.

Dávejte pozor! Konstrukční pevnost konstrukce by měla přesáhnout 60 tun.

  • V některých případech je spoj mezi víkem a krkem dodatečně utěsněn gumovým těsněním.. K tomu použijte silnou gumu, která může zůstat ve stlačeném stavu po dlouhou dobu bez ztráty pružnosti.
  • Životnost těchto konstrukcí je prakticky neomezená.. V Evropě najdete výrobky, které pravidelně plní své funkce více než sto let: externě, pokud se liší od nových, jsou vymaženy pouze tvářemi.
  • Minimální teplotní deformace jsou charakteristické pro litinu, proto se nerozpadá silniční lože kolem krku..

Pokud jde o nevýhody, jsou to:

  • Vzhledem k vysoké hmotnosti, instalace šachty vyžaduje zapojení asistentů do práce a někdy i použití dalších zařízení.
  • Cena výrobku je také velmi významná, což je však částečně kompenzováno životností.
  • Hlavní věc však spočívá v tom, že kryty poklopů jsou systematicky ukráceny, což znemožňuje jejich instalaci do nechráněných oblastí.

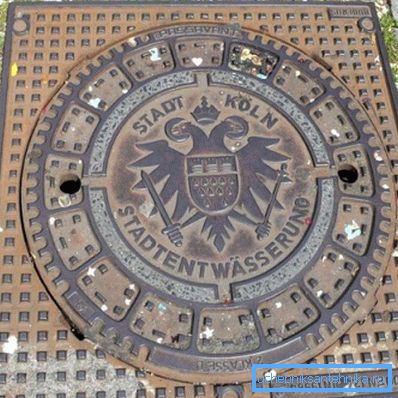

Fotografie jiného modelu

Polymer

V poslední době se pro instalaci na chodnících a v oblasti zelených výsadby používají místo litinových šachet konstrukce z plastu a kompozitů:

  • Polymerní šachtová kanalizace se obvykle vyrábí na bázi křemičitého písku, cementu a roztaveného plastu. Směs se zahřeje na 300 ° C0C a umístěn ve speciálním formuláři pod listem.
  • K získání požadovaného odstínu produktu se do kompozice suroviny zavádějí zelené, hnědé nebo oranžové pigmenty. Umožňuje to buď co nejsvětlejší poklop, nebo naopak upozorněte na to, aby nedošlo k zranění.
  • Výsledkem je poměrně lehká (až 45-50 kg) struktura, která v závislosti na vnitřní struktuře vydrží od 3 do 15 tun.

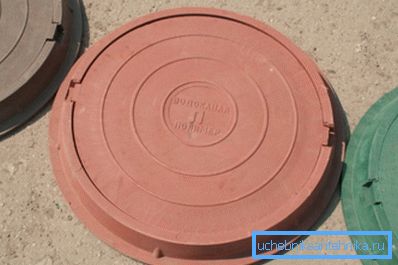

Polymerní části cementu

Dávejte pozor! V nejspolehlivějších poklopích je v polymeru položena výztužná klec z ocelových tyčí nebo kovových vláken.

  • Tyto části jsou poměrně snadno sestavitelné s vlastními rukama, jen otevřené a zavřené. Navíc jejich poklopy nejsou pro "lovce neželezných kovů" žádným zájmem a samotný trup je vysoce odolný vůči vandalům.
  • Mezi další výhody lze poznamenat významnou těsnost, která je zajištěna přesným dodržováním rozměrů během lisování, a také skutečnost, že v zimě víko nezmrazuje na krk ani při velmi nízkých teplotách.

Cena takových výrobků je nesrovnatelná s litinami, takže pro nedávnou soukromou výstavbu jsou převážně vybráni.

Konstrukce z jiných materiálů

Spolu s modely odlitků a polymerů lze nalézt další poklopy v prodeji:

  • Plast (nejčastěji polyvinylchlorid). Vyrábí se vstřikováním, často dodáváno s kompozitní nebo ocelovou výztuží. Vzhledem k vysoké elasticitě se daří velice dobře se zátěžími pro chodce, ale v chladu se stávají velmi křehkými.

Tip! Návod doporučuje instalovat PVC poklopy v příměstských oblastech av zelených oblastech, mimo trasy intenzivního pohybu.

  • Beton. Tyto součásti se nejčastěji používají jako dočasná zástrčka - při konstrukci nebo při krádeži kovového poklopu. Jedná se o kotouče vyrobené ze železobetonu s jednou nebo dvěma konzolami používanými k pohybu.

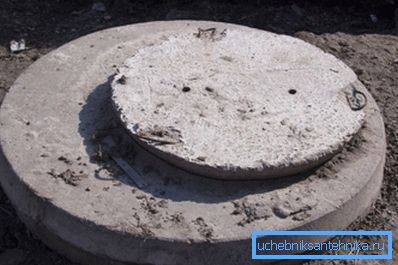

Dočasná konstrukce betonu. Ale neukradněte!
  • Hlavní nevýhody betonových poklopů představují téměř úplný nedostatek těsnosti (je těžké nasadit víko pevně na krk) a neatraktivní vzhled.
  • Ocel - je snadnější litinová, ale liší se v menší trvanlivosti. Nejčastěji jsou dodávány se zámky a namontovány na místech, kde je nutné zablokovat přístup cizinců k kanalizacím.

Závěr

Polymerní nebo litinová šachta by měla být vybrána podle zatížení, které by měl zažít. Poté bude odvodňovací systém spolehlivě chráněn a vyměnit součást bude trvat velmi málo času (viz také článek Domácí čistič odpadních vod: instalace, vlastnosti, výhody).

Video v tomto článku vám pomůže pochopit nuance vznesené otázky, proto vám doporučujeme, abyste si je pečlivě prostudovali.
