Proč potřebujete kabelový kanál a jak je položen

Pro obyčejného člověka na ulici zní taková věc jako kabelová odpadní voda, která je poněkud podivná. Slovo "odpadní voda" ve skutečnosti znamená pouze tunely určené pro kladení kabelů. Dále se podíváme blíže na to, proč používají tyto kanály a jak se provádějí.

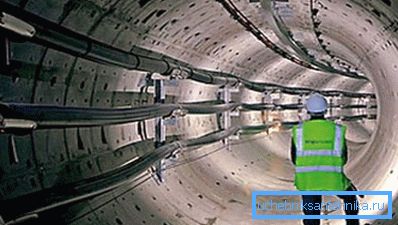

Co je to kanalizace pro kabely a proč je potřeba

Vzhledem k tomu, že název není obtížné odhadnout, je kanalizační systém pro kabely umístěn pod zemí.

Toto řešení vám umožňuje odstranit z městské krajiny:

• Telefonní linky;
• Elektrické dráty;

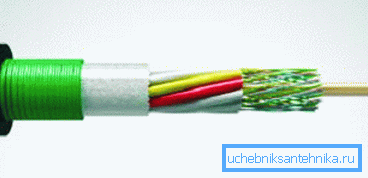

• Optické kabely atd.

Mezi výhody ukládání komunikací ve speciálním kanalizačním systému lze zdůraznit následující body:

1. Kanalizace chrání dráty před:

• expozice vlhkosti;
• teplotní poklesy;
• elektromagnetické efekty;
• silné poryvy větru, údery blesku a další přírodní jevy.

1. Poskytuje přístup ke komunikaci kdykoli, což může být nezbytné pro kontrolu, opravu nebo výměnu sítě.
2. Umožňuje instalaci nových linek bez narušení integrity povrchu vozovky.
3. Umožňuje vytvářet rozsáhlou komunikační síť bez ohledu na umístění pozemních konstrukcí a změny reliéfu.
4. Je možné položit vodiče nejen vodorovně, ale i vertikálně, například ve výškových budovách. A pokud je to nutné, můžete síť položit i pod vodou.

Samozřejmostí je, že kanalizační systém pro kabely se skládá nejen z tunelů, ale také z řady dalších prvků, jako jsou pozorovací a rohové vrty, sběrače atd. Tyto prvky jsou určeny nejen k provádění auditů a oprav, ale také k odvádění vody ze systému náhodných vod.

Kanalizační zařízení

Přípravné práce

Kanalizační systém začíná výpočty a projektem. Nejdůležitější je rozbít trať tak, aby bylo množství práce minimální. Díky tomuto přístupu se cena projektu sníží a proces ukládání komunikací se také urychlí (viz také článek Telefonní vedení: vlastnosti konstrukce a provozu).

Pokud je to možné, trasa by měla být co nejrovnoměrnější, je však nutné obcházet všechny druhy podzemních staveb, oblasti s těsně podzemními a vápenitými půdami. Projekt by proto měl být výhradně specialista.

Také ve fázi návrhu je rozhodnuto, z jakých materiálů budou z tunelů vyrobeny.

Mohou být:

• Beton;
• Azbestový beton;
• Plasty;
• Polyethylen;
• Keramické.

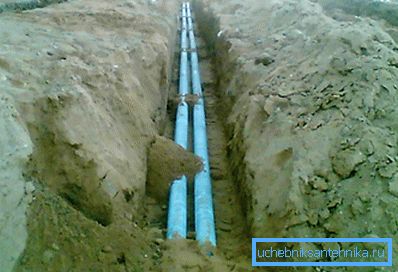

Dávejte pozor! Komunikační sítě v kabelových kanálech jsou umístěny v potrubí z azbestocementu nebo betonu. Jejich průměr je obvykle 100 mm.

Nejsou k dispozici pouze jednotlivé potrubí, ale i vyvážené balíky.

Vzhledem k tomu, že kvalita přenosu často závisí na elektrické homogenitě sítě, ve fázi návrhu je seskupení uložených vodičů provedeno podle:

• Designové prvky;
• Hodnota pracovní kapacity;
• Délky;
• Odolnost proti vlnám a některé další parametry.

Kabelové kanály komunikace přes SNiP každých 15-20 kilometrů trasy musí být vybaveny kabelovými plošinami, jejichž hlavní požadavek je plochý a suchý povrch, a to iv období tání sněhu, povodní a podzimní deště.

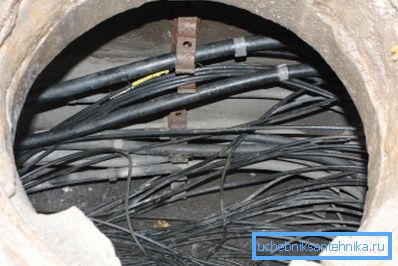

Kromě toho, jak bylo uvedeno výše, na křižovatkách sítí jsou instalovány poklopy, které zajišťují přístup do kanalizace. Je třeba poznamenat, že studny jsou zvláštní a typické. Mohou být vyrobeny z různých stavebních materiálů, například z cihel nebo železobetonu.

Vzdálenost mezi jamkami by neměla přesáhnout 150 metrů. V případě otočení trasy o více než 15 stupňů musí být úhel natočen v úhlu natočení.

Dávejte pozor! Síť by měla být umístěna pod úrovní zamrznutí půdy. Není-li z jakéhokoliv důvodu možné tuto podmínku splnit, v kanále se položí topný kabel.

Jedná se o samoregulační pásku, která se nachází mimo trubku a je připojena k elektrické energii. Pokyny pro připojení topných kabelů jsou velmi jednoduché.

Vlastnosti konstrukce

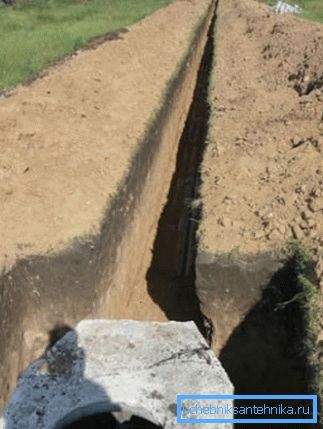

Konstrukce kabelových kanálů a elektrické sítě se provádí vykopáním výkopu.

To zohledňuje dva hlavní ukazatele:

• Šířka příkopu;
• Délka

Pokud trasa projde pod silnicemi, tunel je vykopán a okamžitě zesílen. Pro urychlení stavebního procesu pracuji paralelně. Například speciální zařízení se zabývají kopáním příkopu a konstrukční týmy okamžitě postaví tunel s vlastními rukama.

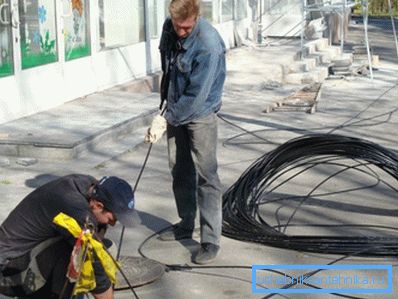

Dávejte pozor! Kabeláž se může provádět při okolní teplotě nejméně -20 ° C. Pokud je kabel položen v polyetylénových trubkách, je zakázáno provádět práci při teplotách pod -10 stupňů.

Pokud jde o samotný pás, existují některé požadavky, které závisí na hmotnosti kabelu:

Zde jsou možná všechny hlavní rysy kladení kabelových kanálů.

Závěr

Kabelové kanály jsou skvělý způsob, jak chránit komunikaci a přenos energie z nepříznivých okolních podmínek. Navíc zjednodušují proces vytváření sítí v městských prostředích, ale současně existuje řada požadavků na jejich zařízení (viz také článek Připojení pračky na odpadní vodu a vodu: 5 jednoduchých a nezávislých kroků).

Proto by tato práce měla být kvalifikovanými odborníky, kteří mají potřebné vybavení. Z videa v tomto článku můžete získat další informace k tomuto tématu.
