Organizace povrchové drenáže

24-02-2018
Venkovní odpadní vody

Ve dvoře soukromého domu, na silnicích, v blízkosti obchodů, parků a náměstí, je třeba se zbavit velkého hromadění vody po dešti nebo tání sněhu. V bažině nebo hlíně se voda, která nebyla odkloněna od letní chaty, během prvních mrazů změnila na led, zničila rostliny a roztrhla kořeny mladých stromů. Aby se zabránilo takové katastrofě, pomůže včasné uspořádání povrchového odtoku a odvodnění, které musí být plánováno před dokončením stavby.

O tom, co se může stát, pokud ignorujete potřebu odvodnění a jak tomu zabránit, bude užitečné číst v článku níže.

Důsledky ničivé síly vody

Kůrka Suterén Beton

Určitě je mnoho lidí seznámeno se situací, kdy po zimě došlo k rozpadu betonových základů. Jedná se o jeden z výsledků absence odvodňovacího systému. Zde se stalo: voda absorbovaná během deštivého podzimu vykrystalizovala v zimě, změnila se na led a "vytrhla" vnější vrstvu betonu zevnitř.

Nepříznivý účinek "nekontrolované" vody lze vidět v dalších příkladech. Asfaltovaný povrch dvora může mít malé trhliny, které jsou pro oko neviditelné. Voda, která nemá kam jít, je naplní a jistě se ukáže během mrazů. Majitel tohoto loděnice je na jaře odsouzen na značné výdaje.

Je zřejmé, že přítomnost odvodnění výrazně ušetří peníze na obnovu a opravu v budoucnu. Můžete získat představu o tom, co je povrchová drenáž vhodná a co obecně platí, o principu její konstrukce a o tom, co musíte udělat, když si přečtete tento článek až do konce.

Metody odstraňování odpadních vod

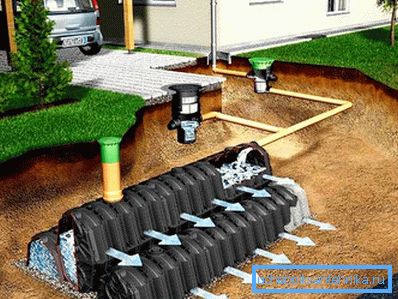

Odvodňovací technologie

Před zvážením každé metody zvlášť je třeba poznamenat, že nedílnou součástí každého z nich je odvodňovací systém.

Princip povrchové drenáže je shromažďovat přebytečnou vodu z povrchu a odvádět ji do odvodňovací nebo speciální kanalizace. Sběr vody z povrchu střechy je odtokový systém vlastně "vrcholným bodem" celkového odtokového systému. Jeho pokračování může být provedeno jedním z následujících způsobů.

Celá povrchová drenáž může být rozdělena do tří typů:

  • bodkovaný;
  • lineární;
  • kombinované.

Bodová drenáž

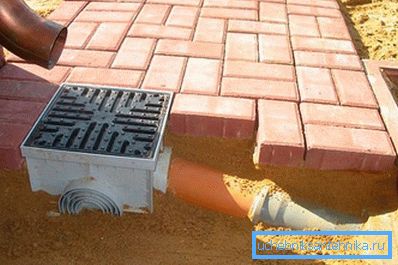

Systém bodového odtoku

Název této metody odvodu vody hovoří sám o sobě. V určitých místech se sbírá voda. Může to být pozemek před domem, v suterénu. Místa pro sběr vody mohou být malými plošinami v blízkosti budovy nebo altánků. Bezpodmínečně jsou takové body umístěny pod vypouštěcími trubkami.

Při organizaci bodového drenážního systému budou zapotřebí přívody vody a kanalizace, jakož i součásti, které jsou pro ně nezbytné (roh, odpal atd.).

Přívody vody jsou v různých konfiguracích a musíte je vybrat podle jejich polohy. Například pokud je takové místo umístěno na kruhové plošině, je logické nastavit zde "pasti" stejného tvaru. Pokud se jedná o vstup do domu, je logičtější položit obdélníkový přívod vody.

Potrubí je vybráno na základě množství odebrané vody. Je lepší použít plastovou trubku s tlustými stěnami pro vnější použití. Je odolnější vůči mrazu a snadněji se připevňuje.

Přívody stormy vody jsou instalovány přímo pod odtokovými kanály na vrstvě betonu o průměru 10 cm a pevně spojené s kanalizačním potrubím pomocí součástí jsou bezpečně upevněny.

Trubka se umístí do připraveného příkopu, který je mělký od povrchu země, aby nedošlo ke ztrátě rozdílů v hladinách s jinými přívody vody na vrstvu písku se sklonem 1 cm ve směru vypouštění.

Další přívody vody jsou instalovány v místech sběru vody a jsou spojeny "větev" s hlavním potrubím, které se nachází pod všemi přijímači. Taková spojení mohou být prováděna s pomocí odpališť s přechodem, ale je lepší to udělat přes studny, díky nim bude snadnější vyčistit potrubí od trosek do něj. Mohou být také použity jako pasty na písek, pokud je dno pod přívodními trubkami.

Mřížky příjmu vody by měly být několik milimetrů pod konečnou plochou místa. To lze sledovat přes kabel a úroveň.

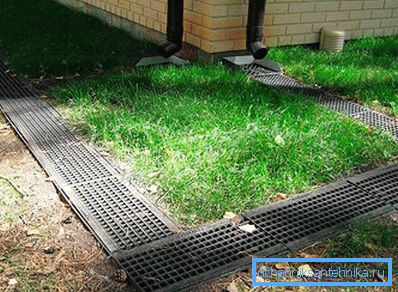

Lineární drenáž

Lineární

Odtoková řada je podobná řádku, odtud název.

Takový odvodňovací systém, na rozdíl od bodového drenážního systému, sbírá vodu po celé ploše najednou. Nevyžaduje se také provádění zemních prací pro zařízení. Je možné sestavit lineární drenážní systém, jestliže hlavní část loděnice má dokončený vzhled.

Pro montáž tohoto typu systému se používají žlaby, které se nazývají tácky. Zásobníky mají různé stupně pevnosti a jsou vyrobeny z různých materiálů. Mohou to být betonové žlaby - vyztužené a univerzální, plastové, polymerní beton, polymerní pískovec a také ocel.

V závislosti na poloze jsou vybrány zásobníky různých sil. Například, pokud by měl být zásobník umístěn v místě průchodu automobilu, je vybrán trvalejší výrobek, který vydrží těžké náklady.

Tip! V závislosti na tom, kolik vody bude systém vypouštět, jsou zásobníky vybrány v hloubce a šířce.

Zásobníky jsou instalovány na spojnici dvou rovin dvora, se sklonem 5 mm na 1 m ve směru. Linka podnosů může být instalována podél brány, pak je dvůr společným rovinou s mírným předsunutím k bráně.

Odtokové a pískové záchytné systémy dokončují tento systém. Bude to docela jednoduché. Stejně jako v bodovém systému jsou zásuvky instalovány pod odtokovým potrubím a jsou připojeny k zásobníku, který pak vypustí vodu.

Volný prostor na všech stranách by měl být asi 10 cm, v budoucnu bude vyplněn betonem. Zásobníky jsou také instalovány na betonovém "polštáři" v blízkosti dokončeného povrchu dvora pod mírným zkreslením. Horní část podnosu by měla být 5 mm pod povrchem dávky.

Spoje mezi zásobníky jsou ošetřeny tmelem, což eliminuje možnost úniku vody. Na konci řádku je nutné instalovat koš na odpadky. Písek, jako těžká frakce, klesne na své dno a nevstoupí do potrubí, které odvádí vodu do kanalizace nebo do jiného místa vypouštění. Veškerý odpad v lapači písku lze snadno odstranit odstraněním ochranného roštu. Na všech zásobnících je také instalována mřížka, která zpomaluje listy.

Tip! Mříže také chrání lidi před náhodnými zraněními a posypy z automobilů. Mají dekorativní vzhled, mřížky nezkazují místo.

Kombinovaná drenáž

Kombinované

Kombinovaná povrchová drenáž je doplněním jednoho systému k druhému. Po shromažďování vody ze střechy může bodový drenážní systém "popadat" pár bodů po cestě a snadno se připojit k lineárnímu systému, jehož úkolem je shromažďovat povrchové odtoky z loděnice. Společně se tyto dva systémy stanou kombinací.

Může to být naopak, pokud část území obsluhovaná lineárním systémem je nad místem řízeným "bodem".

Každá větev takového systému je sestavena podle vlastních pravidel, ale zachovává se obecný smysl: povrchový drenážní systém chrání dům a dvůr před ničením, vlhkostí a častými opravami.
