Metody montáže vodních studní

Vodní studny podle SNiP jsou podzemní stavby, jejichž účelem je instalace sanitárních zařízení v nich. Mohou to být ventily, ventily, dávkovače, uzavírací ventily apod. Tyto návrhy mohou mít obdélníkový nebo zaoblený tvar.

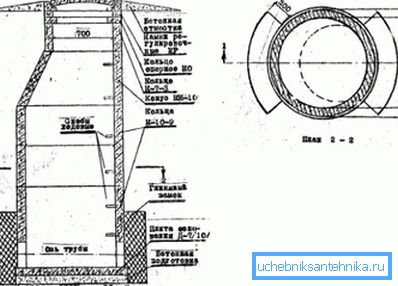

Na fotografii je schéma konstrukce s požadovanou velikostí.

Obecná ustanovení

Tato zařízení jsou potřebná pro instalaci různých zařízení v nich.

Požadavky na instalaci externích částí strojírenské komunikace jsou obsaženy v SNiP č. 2.04.0 / 84.

Obecně platí, že detailní zobrazení studny o vodě vypadá takto.

  1. Jeho výška od úrovně odvodnění k krytu by měla být nejméně 150 cm.
  2. U sítí s průřezem do 400 mm musí být minimální vzdálenost od stěny konstrukce k trubce 30 cm. Pro úseky 500/600 mm - to je 50 cm a s průměrem systému větší než 600 - 70 cm.
  3. Přírubové trubky o průřezu až 40 cm by měly být umístěny minimálně 0,3 m od stěn. Pokud je průměr větší než 40 cm, mezera se zvětší na 0,5 m.

Dávejte pozor! Tato instrukce zlepšuje pohodlí při instalaci. Pokud je velikost příruby velká, pak jsou pro upevnění použity hrubé šrouby, často je třeba je dotáhnout dlouhou pákou.

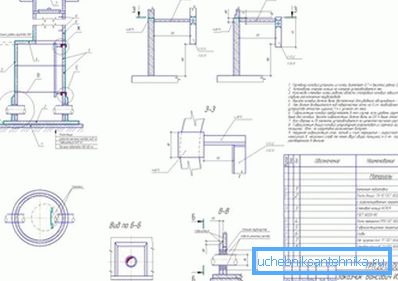

Navrhování výkresových železobetonových vrtů.
  1. Mezera od konce objímky směřující ke stěně pro průřez až do 30 cm by měla být od 40 cm pro průměr větší než tato hodnota -0,5 m.
  2. Horní část zasouvatelných dříků zástrček by měla být oddělena od všech ploch o délce 30 cm. Volant s pevným typem tyče vyžaduje 50 cm volného místa.

Ze spodu potrubí do úrovně ložního prádla by měly být:

  • s průřezem až 40 cm - 25 centimetrů;
  • s průměrem 50 / 60-30;
  • s průřezem větším než 60-35.

Dávejte pozor! Chcete-li proniknout do studny, je žádoucí vybavit její stěnu vlastní ocelovou nebo litinovou konzolou. Pokud tak neučiníte, můžete použít žebřík nebo žebřík.

Krytky pro vodovodní a kanalizační vrty nemusí být izolovány. Izolované prvky se používají, pokud existuje technické odůvodnění. Například v oblasti těžké zimy.

Železobetonové konstrukce

Přístroj je studna ze železobetonu.

Nejběžnější prefabrikované tovární studny z železobetonu.

Co dělá tak dobře

Přístroj z vodovodu z betonových kroužků je následující:

  • silniční deska;
  • kruh je komplementární;
  • krk;
  • podlahová deska;
  • nástěnný kroužek;
  • poklop s krytem;
  • spodní deska.

Rozměry kroužků vodních studní jsou uvedeny v tabulce.

Označení výrobku Rozměry v mm Hmotnost v kg Náklady na
Výška Tloušťka stěny Int. průměr
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
KS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16,100
KO / 6 70 120 580 60 390

Montážní konstrukce

Jsou to nejčastěji montované železobetonové vrty pro bytové domy. Pro své domovy jsou také používány. Ve většině případů však soukromí vlastníci vyplňují monolitické čtvercové nebo obdélníkové konstrukce (vyžadují jednodušší bednění než kruhové protějšky). Stavební organizace používají sofistikovanější metody pomocí hotových továrenských kroužků.

Dále stručně o způsobu samoinstalace studní z železobetonu.

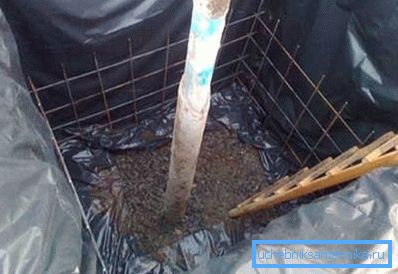

Nezávislé uspořádání betonové studny.
  1. Je třeba poznamenat, že bednění bude komplikované, protože musí mít otvory pro síťové tácky a vstup.
  2. Nejprve musíte vykopat jámu, její stěny by měly být o 20 cm širší než velikost budoucí studny.
  3. Vedle dna jámy je třeba nalít 20 cm štěrku nebo písku. Tato vrstva tvoří základ stěn a slouží jako odvodnění.
  4. Stěny jámy musí být pokryty válcovitou hydroizolací - plastovou fólií, hydroizolací, střešním plstěním. Taková podlaha také neumožňuje vstřebávání vody z betonu do půdy, čímž se snižuje pevnost konstrukce.
  5. Poté je namontován výztužný rám. Může být vyroben z vlnitých tyčí, vázaných žíhaným drátem nebo síťovinou.
  6. Pak se bednění vypustí. Materiál pro něj může sloužit jako vlhkost odolná překližka, desky, OSB, hladká břidlice atd.
  7. Tovární beton M-200 nebo samostatně smíchaná směs se nalije do hotové krabice ve vrstvách o délce 30 cm. Poměr řešení: 1 podíl cementu, 3 akcie křemenného písku a 3 akcie štěrku. Každá z nalévaných vrstev je natlačena spárou.
  8. Když je beton úplně suchý, na vrchu je umístěn tovární talíř, který má víčko a poklop vodní studny.

Cihlové protějšky

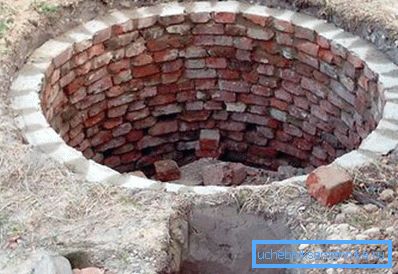

Stavba cihel.

Zařízení vodních studní z cihel - pracovat intenzivněji. Rozměry jámy pro ně by měly být větší než u konkrétních protějšků. Faktem je, že cihla potřebuje vnější hydroizolaci, která je vybavena několika vrstvami vytápěného asfaltu.

Dávejte pozor! V tomto případě je nutné provádět pokládku pouze ze žluté nebo červené keramické cihly. Silikát se vyrábí na bázi vápna a rychle se zničí v prostředí vlhkosti.

Položte materiál do poloviny cihel. Jeho horizontální řádky jsou svázány nejméně 25% délky prvků. Jako pojivo používá směs cementu a písku v poměru 1: 3. Tloušťka stěnových spár je 1 / 1,5 cm.

Hotové plastové konstrukce

Připravená konstrukce z plastu.
  1. Plastové závody umožňují ušetřit spoustu času.
  2. Konstrukce vodní studny tohoto typu se skládá z tlusté vlnité trubky z PE nebo PP. Struktura má větve pro podnosy a těsnicí kroužky.
  3. Pro zvýšení tuhosti prstence konstrukce je zhotovena z dvojitých stěn.
Skládací typ konstrukce.
  1. Cena plastových vrtů je poměrně vysoká - dva metry s průměrem 0,7 m stojí 15/17 tisíc rublů.

Instalace zařízení

  1. Důl je kopání, o něco větší než studna samotná. 15/20 cm stačí.
  2. Písek polštářů klesá.
  3. Dále je konstrukce spuštěna do jámy.
  4. Pokud má konstrukce ponornou komoru, je vyplněna betonem. Kvůli tomu nebude studna plavat ve vlhké půdě.
  5. Komunikace a vybavení jsou instalovány v budově.
  6. Splnění je prováděno.

Závěr

Studničky pro vodovodní síť mají důležitou funkci. Disponují zařízení, které reguluje a ovládá provoz systému.

Video v tomto článku vám pomůže pochopit jeho téma.
