Kanalizační stanice - zařízení, princip činnosti a typy

01-02-2018
Venkovní odpadní vody

Proč se mnozí obyvatelé města pokoušejí překročit megalopolis alespoň několik dní v měsíci? Odpověď je samozřejmostí - dokonce i tak krátká doba pobytu v čistém čerstvém vzduchu jim poskytuje zbytek času. Ve stejnou dobu musí být venkovský dům nebo venkovský dům vybaveny některými výhodami civilizace, takže zbytek je skutečně plný.

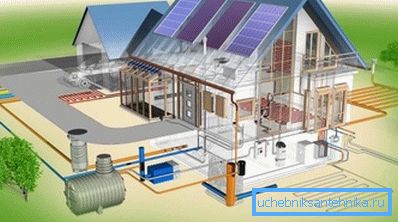

Na fotografii - KNS pro venkovský dům

Obecné informace

V tomto případě mluvíme o vypouštění znečištěné odpadní vody. Tato otázka by měla být vždy vyřešena ve fázi návrhu každého domu. Budete mít štěstí, pokud sběratel ústřední kanalizace projde kolem nebo pokud máte možnost instalovat septik.

V opačném případě budete potřebovat stanici na čerpání odpadních vod (SPS), která bude poskytovat možnost vypumpovat špinavou vodu do čistících zařízení v blízkosti nebo do hlavního odvodňovacího systému.

Níže v článku uvedeme:

  • o svém zařízení;
  • o principu fungování zařízení;
  • o odrůdách CNS.

Zařízení

Stanice je samozřejmě uzavřená vypouštěcí jímka, která je vybavena jedním nebo více čerpadly. S jejich pomocí a je doprava odpadních vod správným směrem. Vybrali jsme hlavní prvky zařízení:

Skladovací nádrž
  1. Kapacita, v níž se hromadí veškerý odpad z naší činnosti.
  2. Vyrobeno z plastu, betonu nebo kovu. Cena celého systému závisí na tom.
Čerpadlo fekální Proveďte instalaci dvou jednotek:
  • pracovník;
  • zálohování.

Jejich úkolem je zvýšit hladinu odpadních vod na požadovanou úroveň a ne vytvořit tlak v systému. Poté pokračují gravitací.

Potrubní systém
  1. Je navržen tak, aby kombinoval čerpadla do jednoho systému a odeslal odpadní vodu do centrálního sběrače nebo do čistíren odpadních vod.
  2. Vybaveno speciálními ventily, které řídí provoz čerpacího zařízení.
Plovákové spínače Instrukce doporučuje instalovat tři nebo čtyři plováky, aby byla zajištěna úplná kontrola systému v případě poruchy. Jsou určeny pro automatické zapínání a vypínání čerpadla v systému. Jejich práce je organizována následovně:
  • kdy se hladina odpadních vod v KNS zvedá na nebezpečnou úroveň, plovák stoupá, uvolňuje napětí kabelu, což způsobuje zapnutí čerpadla a začne čerpáním kapaliny nahromaděné v nádrži;
  • pokud hladina klesne do určitého místa, kabel se vytáhne a čerpadlo se vypne.

Pokud se hlavní čerpadlo nezapne, 3. a 4. plovák spustí pohotovostní jednotku.

Zde je schéma nebo výkresy čerpacích stanic standartního typu

Také takové domácí KNS vybavené:

  • schodiště pro usnadnění jejich údržby;
  • víko s kontrolními a kontrolními otvory;
  • rozvaděč určený k řízení toku elektrické energie na stanici.

Další doporučení:

  1. Zvláštní pozornost věnujte čerpadlům pro CND. Jsou obvykle ponorné a jsou umístěny na řetězech nebo vertikálních vedeních. To umožňuje rychlou a snadnou výměnu jednotek v případě poruchy.

Tip: Při výměně jednoho čerpadla se stanice nemůže zastavit.

  1. Větrání je také důležitou součástí systému.

Je umístěna na víku a skládá se ze dvou odbočkových trubek, které z ní vystupují:

  • jeden pro přívod čerstvého vzduchu do stanice;
  • druhým je odstranění kontaminovaných látek.

V drahých KNS je tento systém vybaven filtračním systémem.

Tip: položte ruce na víko přídavného potrubí a přitiskněte jej téměř ke spodní části zásobníku. Tímto způsobem můžete bezpečně odstranit odpadní vodu z nádrže.

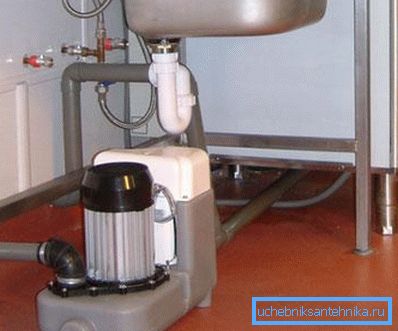

Čerpací stanice s mlýnem

Typy KNS

Dnes mají výrobci dva hlavní typy takovýchto zařízení - pro domácí a průmyslové potřeby. Druhá obsahuje obrovské stanice, které jsou navrženy tak, aby shromažďovaly odpadní vodu z velkého počtu obytných budov. V tomto článku je nepovažujeme a více času věnujeme mini-kanalizační čerpací stanici.

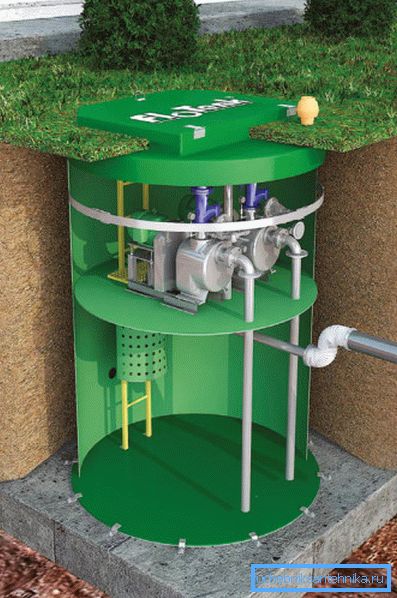

Externí kanalizační čerpací stanice pro soukromé obydlí průměrné energie

Mohou být také dva druhy pro práci:

  • s jedním sanitárním zařízením (například WC mísa);
  • s několika koupelnami.

Tip: Instalace mini-KNS se doporučuje, pokud je centrální kanalizace umístěna dostatečně daleko od domu a když jsou hygienické zařízení umístěny v podzemních podlažích.

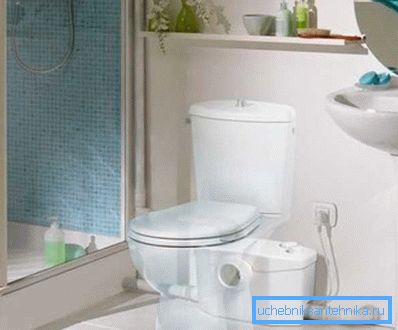

Mini-KNS pro koupelnu

Kde nainstalovat

Pokud plán domu zajišťuje umísťování sanitárních zařízení pod úroveň přízemí a není možné provést tok odpadních vod tam, je nutné nainstalovat mini-KNS přímo do koupelny. Obvykle - mezi závěrem toalety a odpadních vod. Tento typ zařízení je také drtičem pro domácí odpad a pro jeho připojení nejsou potřeba žádné velké kanalizační potrubí. Zařízení mají výstupní otvor do O40 mm nebo nejčastěji O32 mm.

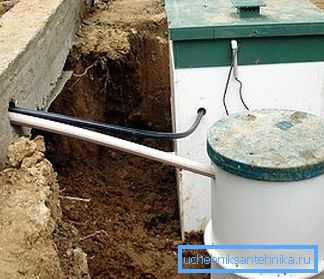

Malé čerpací stanice pro čerpání

Pokud je vzdálenost od domu k kanálu poměrně dlouhá, budete potřebovat typický projekt čerpací stanice odpadních vod, která by ji instalovala mimo dům. Bude to plnohodnotná CND, ale pouze miniaturní.

Zvláštní pozornost při výběru by měla být věnována kapacitě akumulační nádrže, která by měla odpovídat spotřebě vody po dobu 24 hodin dělená 4. Takže můžete šetřit energii pro provoz zařízení ekonomičtěji.

Závěr

Z článku jste se dozvěděli, že čerpací stanice odpadních vod je zařízení určené k přenosu odpadních vod z domu v určitém směru: do čistíren odpadních vod nebo do centrální kanalizace (viz také Nucená odpadní voda: hlavní typy a vlastnosti jejich použití).

Samozřejmě můžete vše nainstalovat a upravovat sami, ale v tomto případě doporučujeme kontaktovat odborníky.

Video v tomto článku vám pomůže najít další informace o tomto tématu.
