Jak vypočítat odtok na místě
Jak víte, před zahájením stavebních prací je nutné vypracovat plán a vypočítat parametry celé stavby. Pouze se správnými výpočty bude struktura, kterou jste vytvořili, bude fungovat na 100%. V tomto článku se budeme zabývat výpočtem odtoku na místě před stavbou.
Výběr kanalizace a její schéma
Faktem je, že existují dva typy odvodnění: povrchní a hluboké. Před výpočtem se rozhodněte, jaký druh odvodnění budete stavět.
- Povrchová drenáž je navržena tak, aby sbírala déšť a tavila vodu. Pokud je pro vás takový systém dostatečný, pokračujte v kreslení rozvržení výtokových šachet a přívodů vody. Žlaby by měly být umístěny v okolí obvodu místa, kde musí být odpadní voda shromažďována z pevných povrchů: asfaltové dráhy, nástupiště a odtoky ze střechy budovy. Svažuje se svah žlabů, stejně jako při ukládání odpadních vod - 2 cm na 1 m dlouhý. Po nakreslení odtokového schématu a výpočtu svahu postupujte ke stavbě.
- Hloubková drenáž je určena k odvodnění z území nejen dešťové a tavné vody, ale také trvale se vyskytující v mělké hloubce podzemních vod. Není-li možné odvádět dešťovou vodu mimo areál, je možné odtoky ze střech domů řezat do hluboké drenáže. Začněte mapovat odvodnění, zvažte tuto nuance. Výpočet tohoto typu konstrukce je mnohem komplikovanější. Odtoková trubka by měla běžet po celém obvodu budov, ale ne dále než 3 m od zdi. Jak jste pochopili, cílem hlubokého odvodnění je zachytit veškeré podzemní vody a zabránit jim pronikání do suterénu domu.
Takže s výpočtem povrchové drenáže je vše jasné, ale podrobnější výpočet hluboké drenáže budeme zvažovat.
Výpočet hloubky odtoku
Po rozložení hluboké drenáže je nutné přistoupit k důležitějším výpočtům. Výpočet odtoku musí obsahovat správnou hloubku instalace.
- Prvním faktorem, který ovlivňuje hloubku uložení odtoku, je hloubka zamrznutí půdy. Jak víte, pokud odvodnění v zimě zamrzne, pak během jarního roztápění nebude schopno sbírat taveninu a odvést ji z budovy. Odvodněné potrubí s ledem se rozmrazí po velmi dlouhou dobu, což sníží funkci odvodnění na nulu. Zvažte skutečnost, že sněhová pokrývka působí jako ohřívač. Takže při výpočtu hloubky pokládání trubek se hloubka zamrznutí půdy (pro každou oblast liší) a odečteme od ní: pro průměr potrubí do 500 mm - 300 mm pro trubku od 500 mm do 500 mm. Například hloubka zamrznutí je 1500 mm. Odtoková trubka bude položena o průměru 200 mm. Proveďte výpočet: 1500 - 300 = 1200. To bude hloubka odtoku.
- Druhým faktorem ovlivňujícím hloubku odtoku je hloubka základů budovy. V tomto výpočtu není nic komplikovaného. Hloubka základny je odebrána a od spodního polštáře je přidáno 500 mm. Taková hloubka je vypočtena pro zachycení podzemní vody během jarní záplavy.
Zde se na základě těchto dvou výpočtů získá největší hodnota, která udává hloubku odtokové instalace.

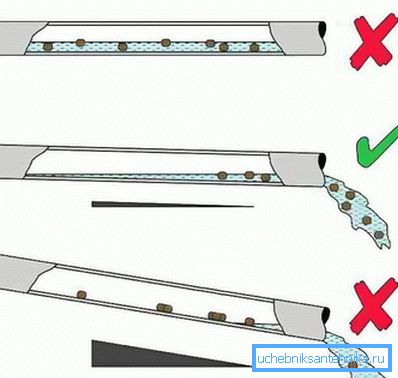

Výpočet sklonu odtoku
Vypočítali jste místo, kde bude probíhat odvodnění a hloubka jeho instalace. Aby však mohl správně fungovat, potrubí musí ležet ve sklonu od horního bodu směrem k výtlaku. Sklon se vypočítá stejným způsobem jako u povrchové drenáže a odpadních vod o délce 1 až 2 cm na 1m lineárně. Chcete-li správně vypočítat sklon celé dálnice, můžete provést některé výpočty:
- Z horního bodu odtoku (obvykle se nachází na rohu budovy) měříme délku vykopaných příkopů podél 2, které se sbíhají za rohem stran budovy. Například příkop 9 metrů.
- Shrňte je a celkovou délku výkopu získáte - 18 m. Změřte vzdálenost od budovy k nejnižšímu bodu odtoku, což je spádová studna.
- Například nechť je 10 m. Součet dvou čísel: 18 + 10 = 28.
- Celkovou vzdálenost od horní části odtoku dosáhnete na nejnižším místě odtoku a je to 28 m.
- Při výpočtu rozdílu mezi dvěma body se odebírá 1% vzdálenosti, pak je 0,28 m. Jinými slovy, rozdíl v umístění horního bodu odtoku a spodního bodu odtoku bude 28 cm.
Na základě těchto výpočtů postupujte podle svodového sklonu.
Dobrá poloha
Pro provádění údržby odvodnění je nutné zajistit inspekční studny. Proto výpočet schématu hlubokého odvodnění vypočítejte požadovaný počet vrtů a jejich umístění.
Odvodňovací jímka by měla být v ohybu, ale ne dále než 20 metrů od odbočky a na rovinném úseku - každých 30-40 metrů. Umístěte povodí na nejnižším místě, s přihlédnutím k vhodnému vypouštění vody do rokliny nebo čerpání odpadního čerpadla.
Po správném provedení všech výpočtů pro konstrukci odvodňovacího systému si můžete být jisti jeho kvalitou a trvanlivostí.
Video
Podívejte se, jak správně vypustit základnu a místo:
