Jak je konstrukce kanalizačních trubek

Účinnost kanalizačních systémů v obytných budovách závisí na přísném dodržování regulačních požadavků a určitých pravidlech pro jejich vybavení. Zanedbání jejich jasné údržby nebo chyby může negativně ovlivnit každodenní provoz gravitačních dálnic. Abyste se tomuto vyhnuli, řekneme vám, jak správně položit kanalizační trubky vlastním rukama.

Obecné informace

Nezávislá výstavba kanalizační infrastruktury vyžaduje detailní seznámení s teoretickými znalostmi, které budou potřebné při provádění montážních prací v této oblasti. Především je třeba si uvědomit, že dochází k odstupňování do interních i externích sítí.

Každý z těchto typů má své vlastní potrubní výrobky z různých materiálů a různých průměrů. Spojení lineárních trysek a tvarovek pro připojení potrubí, které slouží jako odvod odpadních vod, musí být prováděno s jistou obratností a zároveň důsledně udržovat úhel sklonu.

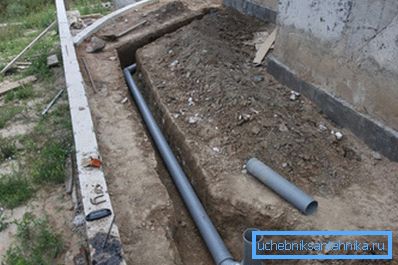

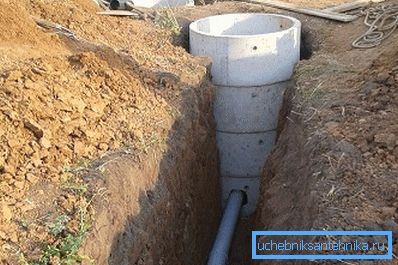

Hlavním rysem vnějšího kanalizačního systému je, že se vejde do půdy přilehlé k budovám. V tomto případě se pro gravitační potrubí používají dvě metody instalace:

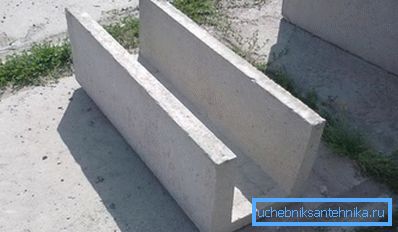

Tip: Chcete-li zachránit improvizované zásobníky mohou být stanoveny pomocí červených cihel.

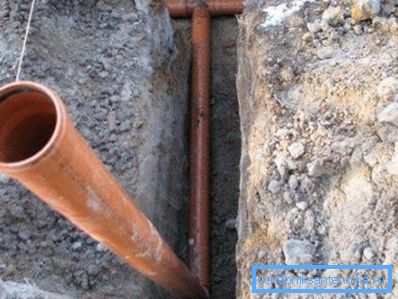

Výpočet hloubky kanalizačních potrubí

Než se rozhodnete, jaká bude hloubka kanalizačního potrubí v zemi, je třeba zvážit několik faktorů.

Mezi nimi stojí:

1. Rychlost zmrazování půdy pro tuto klimatickou oblast.
2. Technické parametry (pevnost, náchylnost k deformaci) materiálů, z nichž jsou trubky vyrobeny.
3. Účtování dynamických a statických nákladů na místě potrubí (vozovky, možné konstrukce).
4. Koncový bod vybudovaného kanalizačního systému: vstup do centrálního sběrače nebo hrdlo samostatné septiky.

Z toho vyplývá, že základním kritériem pro určení úrovně, na které budou odpadní vody vypouštěny, je ukazatel zmrazování půdy.

Tip: informace o tomto lze získat ze specializovaných adresářů, které komentují tyto hodnoty pro různé komunikační sítě.

Vzhledem k klimatické zóně nelze vyloučit rysy terénu, které spadají do pravomoci inženýrské geologie. Zejména bezporuchový provoz kanalizačních potrubí je ovlivněn racionální přilnavostí k síle výrobků (odolnost proti prohnutí na přímých úsecích) a kvalitativní vlastnosti půdy.

Maximální přípustná hloubka v suchých půdách je 8 m, u půd se zvýšenou absorpcí vody klesá tato hodnota na 6 m.

Pevný rám pro hloubku pokládání vnějších kanalizačních sítí není v SNiP stanoven, protože není možné předem předpovědět, na jaké úrovni se nové potrubí spojuje se sběračem. Koneckonců, nikdo nebude záměrně spouštět trubky, pokud současně procházejí dobře pod centrálním sběračem nebo přívodem septiku.

Kritický sklon se zpravidla vypočítává na základě amplitudy úrovní, přičemž se bere v úvahu vzdálenost od kolektoru (septik) ke konstrukci, ze které probíhá odvodnění splašků.

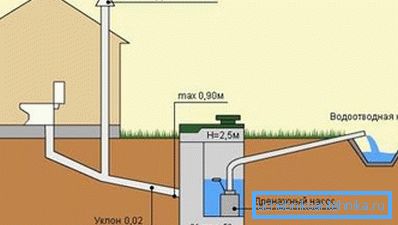

Uspořádání jednotlivých odpadních vod nutně začíná ponořením do zemnící septiky. Předpojatost systému bude do značné míry diktována hloubkou, do níž budou podzemní vody pohřbeny.

Pokud tato hloubka neodpovídá mrazům typickým pro průchod zimy v oblasti, použije se izolace potrubí. Ohřev se provádí pomocí stavebních materiálů nebo speciálních krytí z polyetylénové pěny různých tloušťek.

Jako příklad se používá topný elektrický kabel, se kterým jsou oblasti, které jsou pro zmrazení extrémní, vinuté ve spirále. Připojuje se při nízkých teplotách a zajišťuje obvyklý provozní režim.

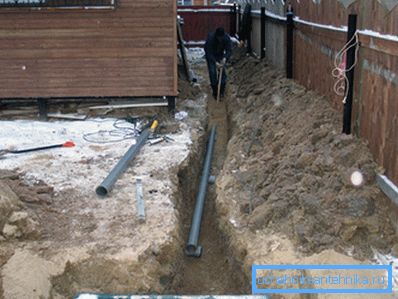

Vlastnosti uspořádání vnějších kanalizačních potrubí

Následující pokyny vám pomohou vyhnout se závažným chybám:

1. U pokládky potrubí předchází čistírna odpadních vod.
2. Hloubka příkopů by měla poskytovat optimální sklon, což usnadní hladké odstraňování odpadních vod.
3. Povinná přítomnost odpisových lůžek na dně zákopů. Zvláštní pozornost je věnována místům, kde dochází ke spojování trubek.
4. Na místech připojení několika odbočkových trubek nebo na ostrých závitů hlavního kanálu se doporučuje zařízení kontrolních vrtů.

1. Přísné dodržování směru zvonového typu spojování trubky (zásuvka je vždy na opačném konci potrubí ze septiku).
2. Naplnění příkopů se provádí nejdříve složením písku a pak celkovou hmotností půdy. Je nutné vyloučit podbíjení uprostřed potrubí, aby nedošlo k propadnutí do země a podpořilo přetížení.

Upevnění stoupání a potrubí

1. Úhel sklonu kanalizačních potrubí zohledňuje průměr trubky a empiricky získanou rychlostní charakteristiku gravitačních výpustí. Doporučuje se, aby se odváděná kapalina pohybovala rychlostí 0,7-1 m / s. Z toho vyplývá, že pro potrubí o průřezu 50 mm je vhodnější sklon 3 cm na jeden lineární metr a pro O110 mm stačí ve stejné sekci pouze 2 cm.
2. Domovní kanalizační sítě, ve svislé poloze při vybavení stoupaček ve vícepodlažních obytných budovách, a v horizontálním umístění vyžadují fixaci na stěnách. K tomu se používají kovové a plastové svorky různých konfigurací.

Vzdálenost upevňovacích prvků od sebe v horizontálním směru by měla být přibližně stejná jako průměr potrubí, který se zvýší desetkrát. Pokud se jedná o trubku O50 mm, vzdálenost mezi spojovacími prvky je 0,5 m.

1. Kanalizační stoupačky vyžadují upevnění v rozmezí 1-1,3 m. Pro vyrovnání nepohodlí zvuku odtoků se používají kryty pohlcující zvuk a gumové manžety na svorkách.

Závěr

Zařízení kanalizace odvádí obtížné a odpovědné rozhodnutí, které by mělo zvážit řadu faktorů. Jak provedete předběžný výpočet bude záviset na celé struktuře, stejně jako na její další činnosti. Umístění kanalizačních trubek mimo dům může být prováděno otevřeným a uzavřeným způsobem. Video v tomto článku vám pomůže najít další informace o tomto tématu.
