Jak je design kanalizace dešťové vody?

05-07-2018
Venkovní odpadní vody

Někdy se stane, že rozmrazené nebo dešťové vody mohou zaplavit sklepy a velké plochy kvůli rostoucím hladinám podzemních vod, což způsobuje vzhled kaluží a vodních ploch. V tomto případě je nutné zajistit jejich sběr, přepravu a dumping mimo bydliště. Za tímto účelem jsou bouřkové nebo dešťové kanalizace navrženy podle SNiP.

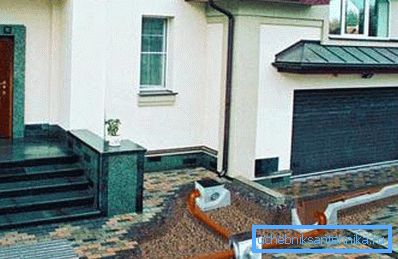

Na foto - bouřky odpadních vod na místě

To, co považujeme za článek

V níže uvedeném článku budeme zvažovat:

  • jeho hlavní funkce;
  • principy návrhu;
  • výpočet systému;
  • uspořádání.

Tip: Odborníci doporučují, aby nebylo odloženo vytváření dešťové vody, protože můžete prodloužit životnost objektů postavených na místě.

Stormy kanalizace pro bouřkové kanalizace na místě

Druhy odstraňování dešťové vody

Podle varianty srážek jsou rozlišeny tři možné typy bouřlivých kanalizací:

Venkovní V tomto případě je systém otevřený:
  • kanály;
  • podnosy;
  • kyvety;
  • problémy.
Zavřeno Voda odváděná drenážními žlaby je posílána přes dešťové studny do odpadní trubky, často vybavené čističky odpadních vod. Řídí toky k bodu poklesu.
Kombinované Existuje kombinace mezi těmito dvěma typy, když část otevřených prvků je nahrazena podzemním potrubím.

Tip: je přísně zakázáno vypouštět dešťovou vodu do drenážního systému, který je určen k ochraně základů obytné budovy před vysokou vlhkostí.

V opačném případě bude v období těžkého tání sněhu a silných dešťů zničena přebytečnou vodou. Musíte vytvořit samostatnou odtokovou zátoku.

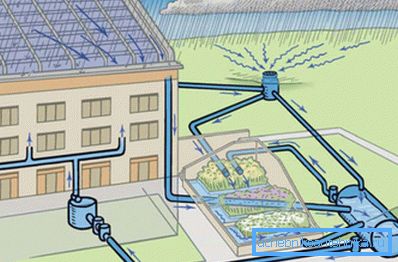

Návrh dešťové kanalizace na území

Pokyny k instalaci

Níže je návod k pochopení podrobností procesu:

  1. Bouřkové kanalizace jsou umístěny paralelně k odtokovému systému. Současně je nutné sledovat úhel sklonu, který by měl být 5 mm na metr.
  2. Odvodňovací trubka může být umístěna na vrchu odvodňovacích trubek, pokud jsou hluboko zakotvena. V tomto případě je nutno před pokládkou opatrně utěsnit půdu nad nimi, protože je ušetříte před poškozením.
  3. Pod potrubí by se měl umístit polštář sutin nebo písek o výšce 50-100 mm.
  4. Použití pro dešťové kanalizační potrubí vyrobené z vysoce pevného polypropylenu s vlnitým vnějším povrchem a hladkým vnitřním povrchem. Jejich cena je nižší než kov.
  5. Pro vzájemné propojení potrubí použijte dvojité pouzdro a gumové těsnění.

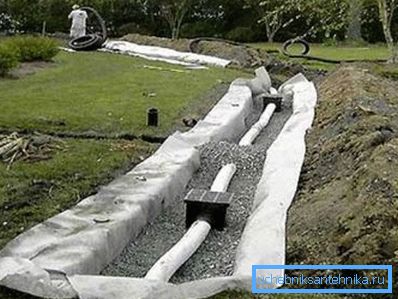

Instalace DIY
  1. Namontujte nálevku, která bude přijímat vodu, trochu vyšší nebo ve stejné rovině se spodním koncem potrubí. Je nutné filtrovat velké nečistoty, včetně větví a listů ze stromů.
  2. Připojte drenážní jímku, do které vstupuje voda přes potrubí přímo do hlavního sběrače odpadu nebo do kanalizace v místě.

Tip: Montáž kulového zpětného ventilu namontujte na vnitřní stranu odtokového potrubí připojeného k odtokovému potrubí, což zabrání tomu, aby přebytečná hladina vody stoupala do odtokového systému a poté do základů.

  1. Předpokládá se, že minimální výška mezi dnem zpětného ventilu a trubkovým zásobníkem by měla být 120 mm. Namontujte spojku na vršek studny, aby se potrubí prodloužilo na úroveň země.
  2. Hotový systém by měl sestávat z:
  • dobře;
  • prodloužení potrubí;
  • ústa s krytem.
  1. Zakryjte systém pískem nebo štěrkem a utáhněte vrstvu.

Tip: Odvodnění dešťové vody je přesměrováno na příkopové cesty, různé vodní útvary nebo centralizovanou kanalizaci.

Z této vody obvykle voda vstupuje do společné kanalizační bouře, otevřená hlína nebo půda, přes vrstvu trosek. Pokud se použijí poslední dvě možnosti, potrubí by mělo být uzavřeno ochrannou kovovou mřížkou, která neumožní zvířatům vstupovat do potrubí.

Designové úkoly

Dešťová voda by měla být odkloněna v jakékoli chatové osadě nebo městě, v soukromém domě nebo podniku (viz také článek Hloubka kanalizace - hlavní aspekty této problematiky).

Vzhledem k tomu, že zatížení systému v každém z nich bude jiné, a navíc specificita objektu opouští svůj vzhled, návrh kanalizačních stoků obsahuje několik důležitých rysů:

  • výpočet hydraulické odolnosti;
  • sledování;
  • vytvoření základních prvků.

Samozřejmě, můžete se s tímto úkolem vypořádat sami v omezeném prostoru, ale pro velké předměty je lepší pozvat specialisty. Budou provádět důkladnou analýzu podmínek nadcházejícího provozu, zohlední prostor lokality, její topografii, objem vody a kvůli tomu, co se může stát kontaminovaným. Bude také zvážena otázka shromažďování a odstraňování nahromaděné vlhkosti ve speciálně určených místech.

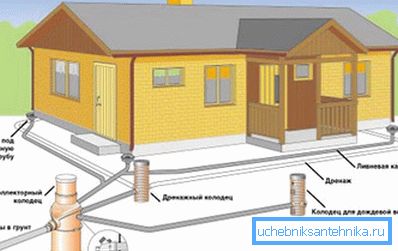

Sledování toku

Pomocí trasování je zajištěn sběr vody z taveniny z celého místa a jeho odstranění pomocí posunu do místa vypouštění a ošetření podél nejkratší cesty. V tomto případě je území rozděleno do nádrží, na nichž je kolektor instalován s uvolněním nebo spojen s jinými podobnými konstrukcemi.

Při výpočtu dešťové kanalizace se berou jako základ:

  • údaje o průměrných srážkách v určité oblasti;
  • jejich maximální počet;
  • terén, který ovlivňuje rychlost proudění dešťové vody;
  • povodí;
  • nedaleké rybníky.

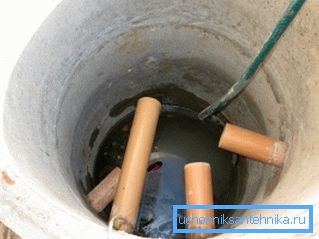

Odvodnění dobře

Z toho přímo závisí:

  • výběr typu kanalizačního systému;
  • jeho umístění;
  • počet drenážních vrtů;
  • průměru a délce trubek.

Závěr

Z tohoto článku jste se dozvěděli, že odvodnění dešťové vody je způsob, jak odstranit přebytečnou vodu z lokality, což umožňuje vyhnout se mnoha problémům a zajistit normální provoz území a zařízení na něm. Byl také vyprávěn o typech kanalizačních stok, charakteristice jeho návrhu a instalace (viz též článek Septické nádrže pro kanalizace - klíčový prvek autonomního kanalizačního systému).

Video v tomto článku vám pomůže najít další informace o tomto tématu.
