Instalace kanalizačních vrtů

01-09-2018
Venkovní odpadní vody

Kanalizační systém se skládá nejen z potrubí, ale také z vrtů. Princip jejich instalace je téměř stejný, ale všichni mohou plnit různé funkce. Pro stavbu studny se používají různé materiály: železobetonové prstence, cihly, škvárové bloky, kovové a plastové nádoby a automobilové pneumatiky. Obecně platí, že každý majitel používá materiál, který je k dispozici. Ale aby systém fungoval dobře, je nutné správně nainstalovat kanalizační šachty, dodržovat všechny stavební předpisy.

Rozmanitost a pravidla pro instalaci vrtů

Delta

Počet a typ instalovaných vrtů závisí na typu kanalizace, její délce, poklesu, zatáčkách.

Tip! V kanálu, který se používá pouze pod kanálem z koupelny a umyvadel, stačí instalovat prohlídku a filtrování. Pokud dojde k poklesu nebo zapnutí potrubí, na tomto místě je instalována kapka nebo rotační vrt. Potom nemůžete nainstalovat šachtu, ale kombinovat ji s jedním z nich.

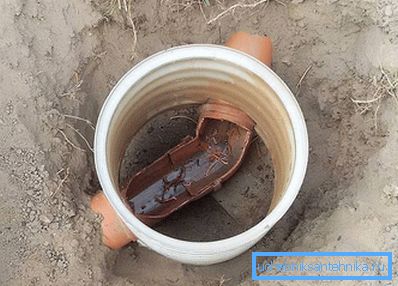

Na rohu potrubí je namontován

V kanalizačním systému, kde bude odtok z WC a koupelny proveden jedním plynovodem, první je instalován dobře. V něm se pevný sediment usadí na dno a voda přetečením spadne do filtračního vrtu. Z filtrační studny proudí přečištěná voda přetečením do třetí studny - odvodňovací. Ze třetí studny se čistá voda vypustí na určité místo nebo se vyčerpá. Instalace těchto tří vrtů je povinná a k němu může být přidána otočná nebo prohlídková vrata.

Dobrá poloha

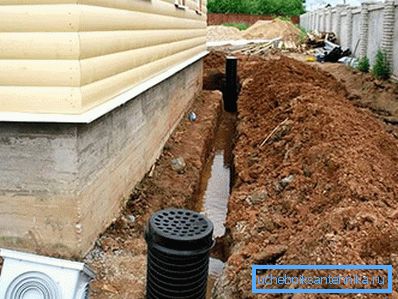

Instalované inspekční vrty
  1. Vyhlídky. První jamka je instalována na výstupu z kanalizace z budovy, ne méně než 3 m od základů, ale ne déle než 12 m. V systému dálkového průchodu jsou jamky instalovány každých 15 m.
  2. Otočit. Takové studny jsou podobné šachtám, pouze jsou instalovány ne na určitou vzdálenost, ale na všech otáčkách potrubí. A pokud je šachta instalována vedle otočného stolu, může být odstraněna.
  3. Delta. Kanalizace procházející těžkým terénem může mít na některých místech kapek. V takovém bodě spojení je instalována kapka. Ve velmi dlouhých potrubích se rychlost vypouštění vody zvyšuje a může způsobit průlom v systému. Zde bod poklesu provede funkci záchrany kvůli zhášení průtoku vody.

Všechny považované kanalizační šachty jsou odlišné dno zařízení. V odvodňovacích jamkách není dno betonové, ale vyplněno filtračním materiálem, kterým proudí čistá voda. Všechny ostatní studny mají horizontální betonové dno, pouze u sedimentačních nádrží je dno betonováno ve formě kužele nebo šikmo. Instalace krytu studní je téměř stejná, ačkoli existují určité nuance v důsledku rozdílu v materiálech.

Instalace jímky

Podle návrhu jsou sedimentační nádrže rozděleny na vertikální a horizontální. Jejich instalace se výrazně liší.

Horizontální design

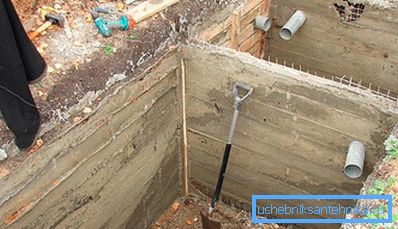

Horizontální design

Železobeton se používá hlavně pro stavbu horizontální jímky. Tvar studnice připomíná obdélník s oddíly pro kamery (v podstatě jsou zde dva). Komory shromažďují pevné nahromadění ve formě sedimentu ve spodní části. Horní okraj instalované sedimentační nádrže není v zemi větší než 60 cm a hladina vody v komoře by neměla dosáhnout 40 cm. Sedimentární dno se nalije betonem ve svahu.

Vertikální konstrukce

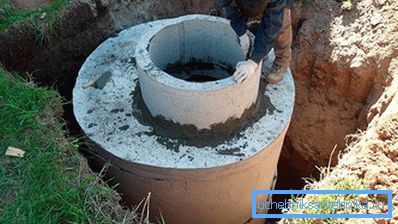

Betonové kroužky pro kanalizaci

Montáž vertikální jímky je zhotovena z železobetonových prstenců a dno je betonováno v podobě kužele. Nečistoty, které spadají do takové struktury, opouštějí tuhé částice na dně a kapalina, měnící směr pohybu, vstupuje do vypouštěcího potrubí. Výška bočních stěn přepadového kanálu reguluje hladinu vody.

Velikost sedimentárního dna je postavena rychlostí 0,8 l sedimentu na osobu a den. V usazeninové části by měla sedimentovat proces životních aktivit všech živých lidí v místnosti po dva dny. V budoucnu se odvádí potrubím o průměru 200 mm, které je instalováno na spodku jímky.

Tip! Montáž železobetonových prstenců nebo panelů se provádí v ražbě výkopu pomocí mobilního jeřábu. Všechny spoje jsou utěsněny cementovou maltou a stěny jsou pokryty hydroizolační vrstvou. Horní kryt s betonovou deskou s poklopem.

Instalace kanalizace

Odvodňovací struktura

Odtokové jímky jsou instalovány podobně jako připevnění kroužků. Mohou být nahrazeny cihlovým zdivu, břidlicovým blokem. Jediný rozdíl spočívá v tom, že není instalován na betonovém dně, ale na filtrační podložce. Skládá se z vrstvy písku, písku a štěrku a třetí vrstvou je velký drcený kámen. Tloušťka každé vrstvy je od 15 do 25 cm.

Instalace dalších vrtů

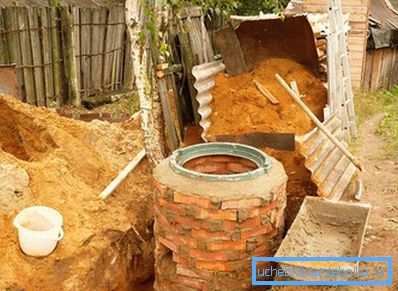

Cihla dobře

Inspekční, diferenciální a rotační vrty jsou instalovány jak z betonových prstenců, tak i z cihel, bloku škváry, sudů a dalších improvizovaných materiálů. Horizontální dno je vyplněno betonem o tloušťce 15 cm a všechny stěny jsou pokryty hydroizolací.

Po přečtení článku znáte typy vrtů a kde je třeba je nainstalovat. A hlavní práce pro instalaci všech typů studní je téměř stejná: vykopávat jámu, betonovat dno nebo vložit filtrační polštář, budovat stěny, zakrýt je hydroizolací, pokrýt je deskou s poklopem a pokropit je zeminou. Většinu práce lze provést ručně a při instalaci betonových kroužků nebo panelů bude nutné využít služeb jeřábu. Pro velké množství zemních prací je lepší použít rypadlo.
