Hlavní systém odpadních vod: vnitřní a vnější distribuce

Moderní drenážní systém je celý komplex zařízení a různých zařízení, která jsou navzájem propojena. Když vytvoříte kanalizační systém v soukromém domě vlastními silami, velmi často se vyskytuje mnoho potíží s umístěním komponentů.

Správné uspořádání odtoku je docela realistické, pokud čtete základní principy.

Interní síť

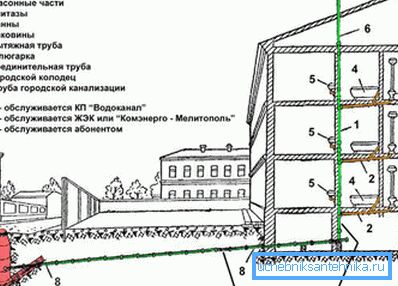

Hlavním cílem této pobočky je přijmout odpadní vody a odstranit je mimo strukturu přímo do vnějšího systému, který bude přesměrován na speciální přijímače. Schéma odpadních vod v bytech a obytných budovách je upraveno odstavci SNiP 2.04.01-85, které jasně popisují pravidla pro instalaci komponent.

Základní součásti

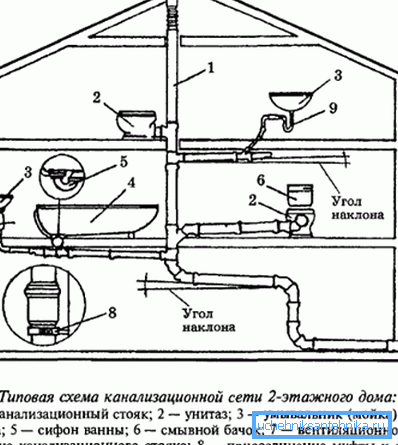

Aby se všechny úlomky systému odpadu úspěšně usadily, je nutné uspořádat správné uspořádání ve fázi návrhu. Prostory vyžadující přívod vody by měly být co nejblíže.

V tomto případě bude možné vytvořit krátkou větev.

• Centrální stoupačka je základním atributem každého systému, takže jeho instalace by měla být věnována zvláštní pozornost.. Jedná se o vertikální potrubí prvků o průměru 110 mm a více. Ve velkých budovách lze instalovat najednou několik stoupaček.
• Pobočky jsou nejčastěji z PVC kanalizačních trubek, protože jejich cena je nízká. Při instalaci se používají komponenty šedé barvy, které mají jednovrstvou strukturu. Díky tomu může výroba snížit výrobní náklady.
• Tvarované části jsou potřebné pro připojení jednotlivých fragmentů. Patří sem odpaliště, kříže, spojovací kroužky, adaptéry a některé další výrobky.

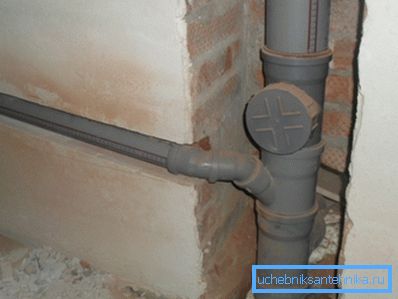

Pozor! Umístění stoupacího potrubí může být prováděno uzavřeným způsobem, což nakonec zlepší estetické vlastnosti místnosti. Za tímto účelem se používají boxy nebo se vytvářejí speciální kanály.

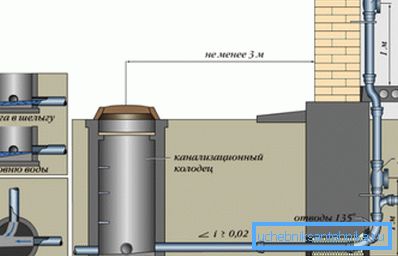

Instalace stoupacího potrubí

V domě je hlavní kohout uspořádán podle projektu. Prvním krokem je značení, na němž jsou stopy na bočním povrchu ponechány jednoduchou tužkou nebo značkou v místě, kde projde potrubí. V průběhu přípravných prací je nutné vyznačit oblasti upevňovacích prvků na stěně.

Otevřené stoupačky jsou obvykle umístěny v rozích sanitárních zařízení a uzavřené stoupačky - přímo za toaletou, pozorující os. Všechny součásti jsou instalovány přísně svisle, takže odchylka nepřesahuje 2 mm na jeden lineární metr. V některých případech, perekidki a odsazení.

Montáž základního výtoku je provedena ze spodní části. Připojení fragmentů se provádí pomocí zásuvek umístěných na jednom z konců.

Těsnost je zajištěna gumovými o-kroužky. Kromě toho takové těsnění umožňuje, aby do jisté míry kompenzovalo nesoulad spár.

Pro čištění jsou nainstalovány speciální revize, které musí být umístěny ve vzdálenosti 1 m od podlahy k centrální části otvoru. Současně je nutné ustoupit ze strany připojeného sanitárního zařízení nejméně 15 cm, aby bylo umožněno vyčistění stoupacího potrubí, pokud je zaneseno.

Připojovací a zabezpečovací vedení

Spojování trubek se provádí za použití speciálních prvků - armatur. S jejich pomocí můžete provádět rozvětvovací systém, otočení, stejně jako přechod na jiný průměr. Proces upevnění je umožněn pomocí kanalizační spojky, která umožňuje spojení dvou hřídelů.

Upevnění odtahových linií se provádí pomocí speciálních svorek, které jsou připevněny ke svislé nebo vodorovné rovině. V tomto případě by potrubí mělo být umístěno se sklonem 2 cm na lineární metr, jinak nebude možné uspořádat vysoce kvalitní průtok.

Venkovní část

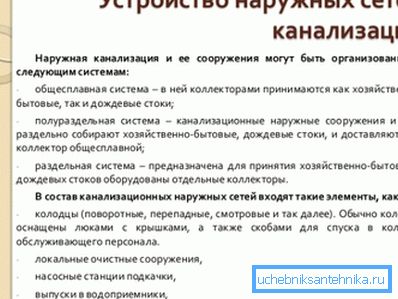

Nejčastěji je schéma založeno na zařízení pro odpadní vody z betonových kroužků za přítomnosti čističky odpadních vod. Tyto systémy jsou zpravidla gravitační a proto neobsahují pagingové stanice. Dále budou brány v úvahu všechny prvky vnější sítě, které umožní dosažení spolehlivého fungování komunikace.

Dobře pohlcuje

Tato hydraulická konstrukce je vypouštěcí otvor, na jehož spodní straně je položena vrstva písku a drceného kamene pro další úpravu odpadní vody. Konstrukce je provedena pomocí železobetonových kroužků na sebe. Spoje mezi segmenty jsou utěsněny cementovou pískovou maltou.

Čistírna

Je instalován v těsné blízkosti absorpční studny, protože po průchodu přes septik by měly být odtoky vypouštěny do země. Samotný systém se nachází v zemi a čistí se asi jednou za rok. Pro instalaci je připraven příkop odpovídajících rozměrů.

Potrubní systém

Odpadní vody je možné dodat do konečného místa určení pouze pomocí potrubí, které byly nedávno vyrobeny z oranžových PVC trubek. Takové prvky mají vícevrstvou strukturu a jsou proto schopny odolat tlaku půdy.

Níže je návod, jak připojit prvky s přítomností zásuvky.

1. V předběžné fázi jsou oba konce potrubí důkladně vyčištěny z různých nečistot. Pouze za nepřítomnosti nečistot a prachu je možné zajistit kvalitní spojení obou součástí.
2. Přímo v zásuvce je nainstalován pryžový kroužek vhodných velikostí, který hraje roli těsnění. S jeho pomocí bude možné dosáhnout maximální těsnosti švu.
3. Tenká vrstva silikonu se nanese na povrch hladkého konce, aby se zlepšila odolnost spojů proti vodě. Mazání by mělo být rovnoměrně rozloženo po povrchu.
4. Prvek se vloží do zásuvky, dokud se nezastaví, po kterém je značka umístěna s tužkou k referenci. Poté je potrubí vytaženo tak, aby se od linky zachovala odstup asi 1 cm.

Pozor! Pokud z nějakého důvodu nebyla v blízkosti silikonová směs, můžete použít tekuté mýdlo. Kvalita připojení v tomto případě bude však méně spolehlivá.

Jako závěr

Při vzniku kanalizace v soukromém domě by nemělo zapomínat na vytvoření větrání, jinak by se v místnostech s instalovanými sanitárními přístroji vždy objevil strašlivý zápach. Kapota je obvykle instalována přímo na stoupači, zatímco výška odtokového kanálu by měla přesahovat hřeben střechy o 50-100 cm.

Další podrobnosti o tématu naleznete v tomto článku.
