Co je to kanalizační ventil?

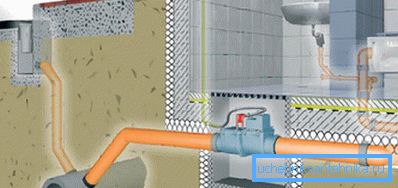

V soukromém sektoru a ve vícepodlažních budovách často využívají takové zařízení, jako je ventil na kanalizačním potrubí, který pomůže při záplavách odpadních vod déšť, tání sněhu a v případě vyšší moci z přírodních katastrof. Takový gadget však není nezbytným předpokladem pro vybavení systému odpadu, je instalován pouze v případech, kdy skutečně existuje nebezpečí zpětného tlaku, což závisí na různých faktorech. Níže budeme hovořit o systému takové ochrany, instalace, podmínek, stejně jako ukázat video v tomto článku.

Uzavírací ventil

Princip činnosti

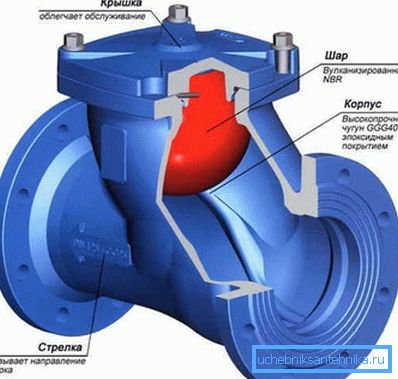

• Ventily podobné tomu, které vidíte na horním obrázku, jsou instalovány na vodorovných kanalizačních potrubích a pokud hovoříme o bydlení a službách, namontují je do sklepů domů. Princip fungování je poměrně jednoduchý - když voda proudí ve směru šipky, která je na těle, pak zvedne uzamykací kouli, která se pohybuje po kanálu (vidět na obrázku). V případech, kdy dochází k zpětnému tlaku, míč jednoduše spadne tímto kanálem a zablokuje potrubí jedním směrem.

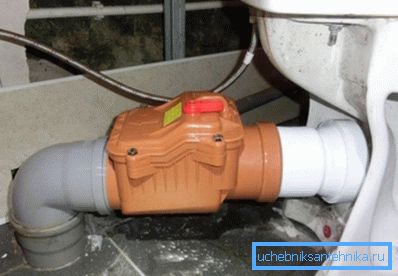

• Přesně stejnou funkčnost, ale poněkud jiný systém zácpy má plastové zařízení, které je také určeno pro horizontální instalaci a někdy je dokonce namontováno v místnosti blízko toaletní misky.. Tento uzavírací ventil pro splaškovou vodu má poměrně jednoduché zařízení - je to plastová deska s gumovým těsněním (1), který je držen na páce (2) a navíc má víko pro revizi (3). Při tlaku vody na desku ve směru šipky na těle se deska zdvihne na páku jako poklop, ale pokud vznikne protitlak, deska klesne a zablokuje průchod.

• Vertikální kanalizační ventil pracuje stejným způsobem jako vodorovný, kde je pohyblivá deska s pryžovým těsněním upevněným na páce. Můžete vidět cyklus uzamčení průchodu pod tlakem dolů. Takové zařízení se používá pro stoupačky.

• Provzdušňovač kanalizace nebo, jak se také nazývá, odvzdušňovací ventil pro odpadní vody slouží k zásobování a zadržování vzduchu v kanalizačním potrubí a jeho hlavním prvkem je tyč nebo membrána (v závislosti na úpravě). Princip fungování tohoto zařízení je poměrně jednoduchý - když je voda vypuštěna, vzduch v systému se zředí a membrána se otevírá mírně, což dovolí vzduchu venku obnovit tlak. Po stabilizaci tlaku se membrána uzavře zpět.

Pokud je to nutné

Pojďme se nejprve zabývat bytem ve výškové budově a představte si, že jsme v prvním patře. Kanalizační stoupačka ze všech podlaží sestupuje do suterénu nebo do technické podlahy, kde prochází z vertikální do horizontální roviny a rohové spojky jsou instalovány s hladkým obloukem, aby se zabránilo zablokování, nicméně to se někdy stává. Pokud dojde k zablokování, pak odpadní voda z horních podlaží nemá kam jít a bude se vynořovat přes toaletu, koupelnu, dřezu a tak dále (zákon komunikujících nádob).

Poznámka: Pokud je první patro ucpáno, voda stoupá do druhého patra, ale přetečení tam pravděpodobně nedojde, protože vodní sloupec zatlačí výslednou blokaci svou hmotností.

Aby se zabránilo tak extrémně nepříjemným okolnostem, je nainstalován horizontální nebo vertikální uzavírací ventil, jehož hlavním problémem je jeho objem. Taková ochrana je však nutná, ale pokud ji instalujete na stoupačku, nedá vám nic, jelikož nebezpečí spočívá právě v tlaku z horních podlaží, což znamená, že zámek musí zhasnout na výstupu ze stoupacího potrubí, jako na horní fotografii. Tato možnost však zajišťuje ochranu pouze jedné sanitární jednotky a je vhodná pouze v případech, kdy neexistují žádné další kanalizační výlevky pro umyvadla, vany a podobně.

Proto máte v těchto případech dvě možnosti: první je nainstalovat jeden záchytný ventil na toaletu a druhý na zásuvce pro zbývající koupelny a druhý je instalovat jedno zařízení do rozdělovacího odpaliště na toaletu a ostatních uzlech. Jak jste pochopili, oba možnosti budou mít spoustu prostoru - v prvním případě dva nebo dokonce tři objemné gadgety, a ve druhém - budete muset zvýšit vzdálenost od stoupání, abyste se spojili s distribucí tee (quad) a žádná instrukce vám zde nebude pomáhat - potřebujete hledat exit samy o sobě.

Je to poněkud snazší vybavit takovou ochranu v soukromém sektoru - i když máte dům na několika podlažích a koupelny jsou na všech úrovních, pak je to jen váš problém a nikdo jiný - koneckonců, nebudete vypouštět vodu z horního patra, když je odpadní systém zablokován ve vašem domě. Ale jednat se sousedy z horních podlaží je někdy prakticky nemožné, a to jen proto, že v určitém okamžiku nebudou doma.

Soukromý sektor tedy umožňuje namontovat uzamykací zařízení jakéhokoli typu - membránu nebo kuličku, svislou nebo vodorovnou - nejdůležitější je, že se rozřízne do distribučního uzlu. To může být provedeno buď na technické podlaze (pokud existuje), nebo můžete vybavit speciální inspekční studnu pro zácpu kanalizace, kde můžete provádět údržbu čištěním míče nebo položením membrány z koláče. Samozřejmě, že náklady na takové vybavení jsou zhruba sto nebo dvakrát více (v závislosti na úpravě) než cena odpaliště pro stotinu potrubí, ale vaše klidná mysl stojí za to.

Poznámka: V tomto článku se věnujeme jen malému pozornost ventilu kanalizace, ale jen proto, že jsme si mysleli, že jeho instalace nebyla tak důležitá jako instalace kanalizačního ventilu. Odvzdušňovač je často instalován, aby se eliminoval hluk, který nastává při vypouštění z ředění vzduchu v potrubí, takže nemá žádnou technickou hodnotu.

Závěr

Vložte do kanalizace zpětný ventil (vertikální nebo vodorovný) a také provzdušňovač, můžete to vždy udělat sám, ale musíte věnovat pozornost šipce na těle, která ukazuje směr toku. Z technického hlediska je instalace podobná všem příslušenstvím.
