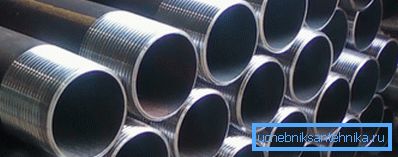

Závitová trubka - výroba, aplikace a funkce

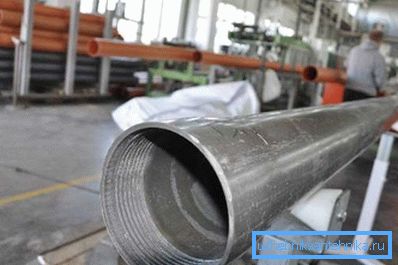

Připojit kovové trubky několika způsoby, včetně závitu. To se osvědčilo při instalaci ventilů. Tento článek bude věnován metodám řezání vnitřních a vnějších závitek na trubce, jakož i nástrojů a zařízení, která jsou v tomto případě použita.
Druhy nástrojů
V tomto případě nás zajímá nastavení potrubí.
Skládá se z:
- několik závitových desek, zápustků a kohoutků, určené pro řezání nití různých průměrů;
- držák pro snadné ovládání;
- další nástroje včetně svorek a svorek.
Pravidla řezání
Proces se provádí podle konkrétního algoritmu. Není-li instrukce respektována, je výskyt manželství nebo zlomení závitového zařízení jen otázkou času.
Tip: Dodržujte bezpečnostní pravidla při práci s kohouty a matricemi, jinak by mohlo dojít k poranění rukou.
Hlavní požadavky na proces a zařízení:
- Je zakázáno řezat tupým a vadným nástrojem.
- Je nutná předběžná příprava kovové trubky, u které je z oblasti budoucího závitu odstraněna vrstva nečistot, rezu a barvy. Před kovem musíte povrch vyčistit.
- Od konce výrobku je nutné odstranit vnější zkosení pomocí brusky nebo pilníku.
- Během práce musí být na pracovní plochu potrubí a nožů naneseno mazivo nebo speciální kapalina. Měla by být použita jak před zahájením práce, tak během procesu řezání.

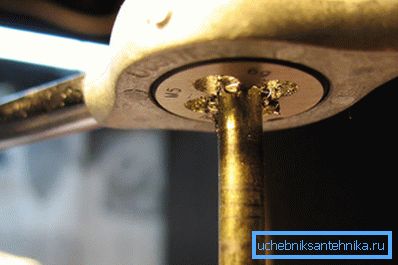

Použijte zemřít
Obvyklý závitový řez je vyroben z tvrzené nástrojové oceli. Pro závitování uvnitř jsou řezné hrany, mezi kterými jsou otvory vyvedeny z čipu směrem ven. Pomocí desky je možné provádět potřebné řezání různých typů trubek v poměrně krátké době.
Proces se provádí v tomto pořadí:
- Upevněte trubku ve svislé poloze ve svěráku nebo jiném zařízení.
- Odstraňte vnější zkosení od holé trubky.
- Vložte do držáku lisovnici pro trubky o požadovaném průměru.
- Namažte řezačky a potrubí, abyste usnadnili práci.
- Zarovnejte desku s koncem trubky přesně kolmo k její ose. V opačném případě bude špatné zarovnání přístroje způsobeno uvolněním nitě nebo změnou jejího průměru. Ve skutečnosti av jiném případě bude považováno za manželství.
- Otočte držák ve směru hodinových ručiček a řezte obrobek.
- Po několika otáčkách posuňte desku zpět, abyste z ní odstranili žetony.
Tip: Provádějte práci hladce, vyhýbejte se trhavám. Nezapomeňte pravidelně mazat povrch nití a řezáků.
- Po posledním otočení vraťte Lerku zpět do počáteční polohy a znovu projdeme.
Používáme šroubovou zápustku
Pro zařízení jsou dvě možnosti:

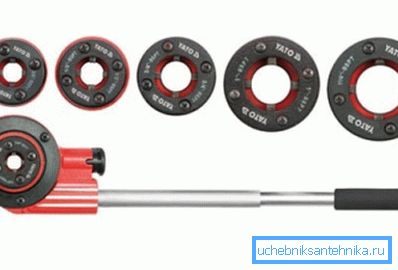

| Manuál | Adaptace ve své funkčnosti je stejná jako zápustka, ale je modernější a všestrannější. Souprava obsahuje držák a vyměnitelné nože, které jsou umístěny v jeho drážkách, což umožňuje změnit frézy v krátké době, když se stávají nudnými. Kromě toho šroubová zápustka vyžaduje při řezání menší úsilí. Během práce šroubová zápustka vyžaduje menší úsilí k vytvoření nitě. Je to jednodušší a bezpečnější práce se zařízením, protože uvnitř držáku jsou vodítka pro přesnost. Pokročilější verze nástroje jsou vybaveny chrastítky, které umožňují otáčení držáku pouze jedním směrem. Závit na trubce se provádí v následujícím pořadí:
|
| Elektrické | V tomto případě je nástroj vybaven elektromotorem, který umožňuje velmi rychlé, bez námahy a co nejvyšší kvality řezání závitů. Proto bude jeho cena dražší než manuální verze. Před začátkem práce je nutné jej upevnit do svorky v soupravě a stisknout tlačítko "Start". Závitování se objeví během několika vteřin. Pohodlí zařízení je, že nepoužíváte silné svěráky pro upevnění, což také vede k pohyblivosti nástroje, který lze připojit k samotné trubce. |
Tip: Nezapomeňte pravidelně mazat povrch během provozu.
Použijte kohoutek
Takzvaný řezný nástroj, který je tvrzený šroub. Má několik podélných šroubovicových nebo přímých drážk, které vytvářejí řezné hrany. Návrh se skládá z pracovní části a stopky, která končí v náměstí.

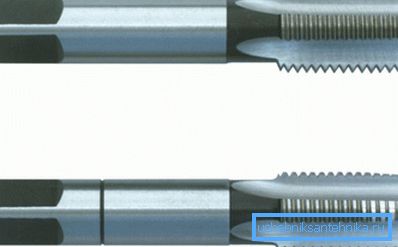

Pro správný výběr kohoutku potřebujete znát přesný vnitřní průměr obrobku. Pro práci budete potřebovat dva nástroje, první pro odstranění řezných třísek, přibližně 70% a druhý pro dokončovací závity (30%).
Proto v prvním stupni projděte vnitřním průměrem kuželkou č. 1 a dokončete práci č. 2. Zároveň nezapomeňte, že potrubí a kohoutek musí být mazány mazivem, například olejem pro stroj.
Příčiny manželství
Problémy se vyskytují při každé práci, avšak pokud jde o závitování, výrobek již není vhodný k použití. Odborníci doporučují co nejdůkladněji řezání závitů.
Níže uvádíme hlavní důvody, proč se manželství může stát:
- Aplikovaný nástroj nízké kvality. Nezapomeňte, že tupé nebo rezavé nože mohou způsobit poškození obrobku bez řezání vysoce kvalitních nití.
- Bez mazání se cívky rozlomí a na nich jsou často praskliny.
- Velká fyzická námaha může způsobit zlomení nitě.
- Průměr lisovacích nástrojů a šroubovací matrice nesouhlasí s průměrem obrobku.
Závěr
Závitové potrubní spoje jsou již dlouho pevně zakotveny ve stavebnictví. Jejich použití v párování potrubí umožňuje rychle vytvořit vodovodní systém, plyn nebo topení. Během výroby nitě by se měly používat pouze vysoce kvalitní nástroje, stejně jako technologie procesů. Video v tomto článku vám pomůže najít další informace o tomto tématu.
