Vodovodní potrubí: materiály, rozměry a způsoby montáže

Tématem tohoto článku jsou typy vodovodních potrubí a přípojek. Musíme zjistit, které kovové a plastové trubky jsou v současné době používány, jak jsou vzájemně propojeny a instalatérské armatury. Navíc zjistíme, které průměry jsou pro určité komunikace typické.

Materiály a rozsah

Nejprve zjistěte, které potrubí pro instalaci mohou být použity a pro jaké účely.

Tlakové vodovodní potrubí a topné systémy

• Černá ocel stále neztrácí půdu v ​​systémech ústředního vytápění. Jeho síla je určitým plusem; omezená odolnost proti korozi je kompenzována nepřítomností vzduchu v celoročním systému.

Dávejte pozor! Bohužel, ale skutečnost, že topné trubky by neměly být vyhnány na léto - teoreticky. V praxi je to teplý čas let - je čas na opravu a nevyhnutelné úniky mezi částmi litinových radiátorů někdy donutily systém k odtoku.

• Galvanizace postrádá hlavní nevýhodu černé oceli. Existuje však tu nuance: vrstva zinku je na svarech zlomena. Ohřev nebo přívod vody je odolný proti korozi pouze tehdy, je-li plně namontován na závity.

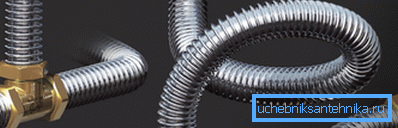

• Vlnitá nerezová ocel má nejvyšší pevnost v tahu, odolává korozi, agresivním médiím a postrádá hlavní nevýhodu předchozích řešení - složitost instalace s řezáním závitů nebo svařováním. Pružné vlnité trubky se ohýbají s poloměrem rovným jejich průměru. Jedinou nevýhodou je poměrně vysoká cena (za 15 mm - ze 170 rublů na metr).

• Kovový plast používaný v podlahovém topení, autonomní vytápění a přívod vody (horké a studené). V DH lze také použít; Tento materiál byl však vážně (a nezasloužene) poškozen pověstmi tlakových tvarovek pro potrubí, které s určitými chybami při instalaci začínají proudit několika vytápěcích a chladicích cyklů. Trubka se skládá ze dvou vrstev zesítěného polyetylénu s hliníkovou trubicí mezi nimi.

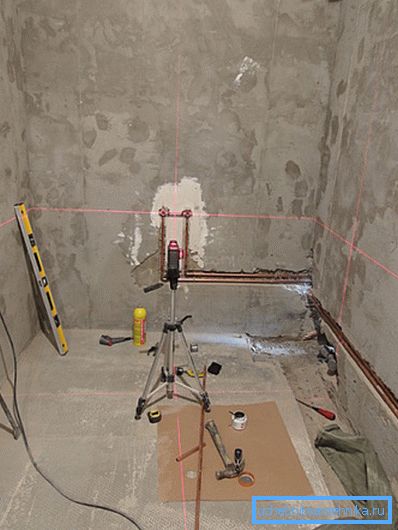

• Měděné vodovodní potrubí lze použít ve všech typech systémů vytápění a zásobování vodou. Toto není levné, ale extrémně trvanlivé řešení.

• Polypropylen je naopak atraktivní díky nízkým nákladům.. Polypropylenová instalace je nejméně půl století a netrpí nadměrným růstem minerálních sedimentů; Eroze vnitřního povrchu zavěšeným tvrdým plastu není také strašná.

Důležité: v systémech přívodu a ohřevu teplé vody se používá polypropylen vyztužený hliníkovou fólií nebo nasekané sklolaminátové vlákno. Zesílení zvyšuje pevnost v tahu a výrazně snižuje prodloužení polymerního potrubí během ohřevu.

• Polyetylén se používá pouze a výhradně pro studenou vodu.. Pracovní teplota tohoto plastu je omezena na 40 stupňů.
• Zesíťovaný polyethylen se však podstatně liší tím, že zvyšuje pevnost a tepelnou odolnost.. Křížové vazby mezi molekulami polymeru mění své fyzikální vlastnosti, což umožňuje použití v jakýchkoli topných systémech a okruzích teplé vody. Flexibilita trubek je velmi oblíbená u kolektorů.

Kanalizace

Seznam materiálů používaných pro kanalizační systémy je výrazně menší.

• Litina již ztratila svou bývalou popularitu. Důvody - vysoká cena, velká hmotnost a extrémně časově náročná instalace s ražnými zásuvkami. Jediným argumentem ve prospěch litiny jsou jeho akustické vlastnosti: masivní stěny absorbují jakýkoli hluk, což je velmi užitečné v případě stoupání v bytové budově.

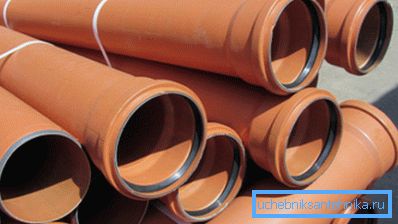

• Instalace PVC trubky, naopak, na vrcholu popularity. Nízká hmotnost, jednoduchá instalace a snadné řezání umožňují tisknout konkurenční řešení na současném trhu.
• Zde se používá polypropylen. Je dokonce lehčí než polyvinylchlorid, má vyšší tvrdost a hlavně tepelnou odolnost. Provozní teplota polypropylenového kanalizačního systému je až 90 stupňů oproti 60 pro PVC.

• Polyetylén se používá mnohem méně často - právě kvůli nízké provozní teplotě. Výhodou je tichost: tlusté a extrémně elastické stěny uhasí zvuky mírně horší než litina.

Montáž

Jak se instalace vodovodních potrubí provádí sami v každém z uvedených případů?

Instalatérství, vytápění

Kanalizace

Terminologie

Některé pojmy jsou pro čtenáře pravděpodobně neobvyklé a jsou daleko od instalatérských zařízení, a proto je třeba je komentovat.

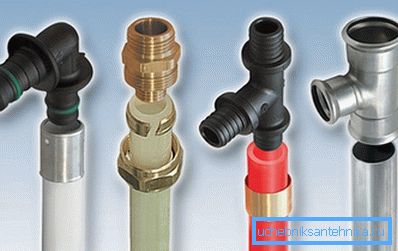

• Kompresní armatura buď tlačí trubku s gumovým nebo silikonovým těsněním při utažení uzavírací matice s kónickým vnitřním průřezem nebo stlačuje trubku samotnou na trysce pomocí děleného kroužku (u měkké mědi a kovového plastu).

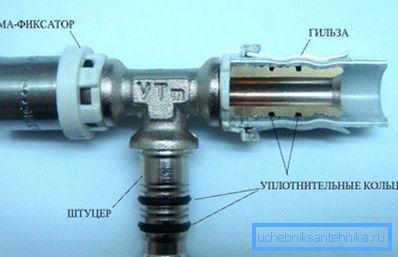

• Lisovací armatura spolehlivě upevňuje kovovou plastovou trubku na kování pomocí dvojice pryžových kroužků, když se zalisuje nerezovou vložkou speciálními kleštěmi.

• Push-fitting (z tlačítek v angličtině) je při stisknutí fixován. Těsnost je zde také opatřena pryžovými prstenci, zatímco fixer je nerezový pružinový prstenec s chodidly směřující dovnitř.

Při svařování polypropylenu taví nízkoteplotní páječka vnitřní povrch spojky a vnější povrch potrubí; pak jsou díly spojeny a po ochlazení se stávají jedním.

Tažné svařování polyetylénových potrubí vypadá podobně.

• Elektrofúzní armatura obsahuje topnou cívku. Přiváděním ho můžete vynutit, aby ohříval polyethylen do bodu tání a dosáhl spolehlivého svařování součástí.

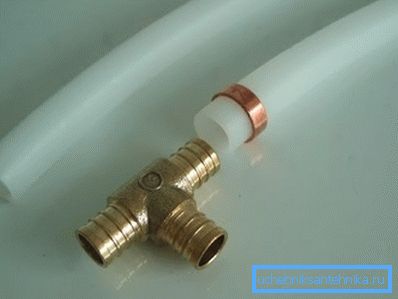

• Zesíťovaný polyetylén má mechanickou paměť a po protažení konce trubky speciálním nástrojem se rychle vrací do původního průměru, čímž komprimuje vložku, která je do ní vložena. Rukávem opotřebeným přes horní část je zajištěno další uchycení.
• Závitové přípoje ocelových potrubí jsou vyrobeny z litinového a mosazného kování; nitě jsou utěsněny lněným (často s barvivem) nebo polymerními materiály.

Důležité: na vláknech jsou různé sanitární řemesla obvykle sestaveny z vodovodních trubek - stolní lampy, podlahové lampy, stoly atd. Po malování tyto legrační návrhy vypadají docela dobře.

Rozměry

Uveďme několik zajímavých faktů, které se týkají průměrů potrubí pro různé účely.

• Jak obchodníci, tak odborníci často uvádějí rozměry potrubí v palcích. Je to nějakým způsobem pocta tradice: v angličtině jsou měřeny průměry trubkových vláken. Pokyny pro konverzi na měřicí systém, na který jsme zvyklí, jsou jednoduché: jednoduše násobte velikost o 25,4 - a my dostaneme velikost v milimetrech.

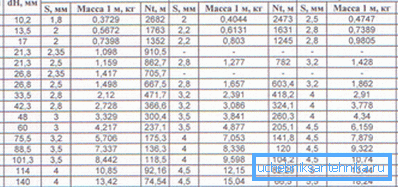

• Zmatek tam nekončí. U ocelových trubek není hlavním parametrem vnější nebo vnitřní průměr, ale podmíněný průchod (DU). Zpravidla se blíží vnitřnímu průměru, ale není tomu tak, a ukazuje pouze možnost použití vhodné velikosti potrubí pro připojení prvků tohoto potrubí.

• Rozměry plastových vodovodních potrubí všech typů jsou uvedeny v metrickém systému. Zpravidla jsou označeny vnějším průměrem; pro výpočet vnitřní části potřebujete znát tloušťku stěny.

Jaké velikosti jsou důležité pro systémy vytápění a zásobování vodou?

• Podložky pro studenou a teplou vodu mají průměr 15-20 mm.
• Vedení k radiátoru - 20 - 25 mm.
• Ohřívače vody a topení - 25 - 32 mm.
• 40 - 65 mm - průměr plnění ohřevu a vody.
• Pro instalaci výtahových sestav a vodoměrů, které zajišťují vytápění, dodávku teplé vody a dodávku studené vody do bytových domů, se používá vodovodní potrubí o průměru 75 mm.

Rozměry potrubí vodovodů - PVC, polypropylen, polyetylén a litina - pro odpadní vody jsou vybrány s ohledem na možnost salva výboje.

• Vodovodní potrubí 50 mm slouží k připojení všech spotřebičů, s výjimkou toalety.

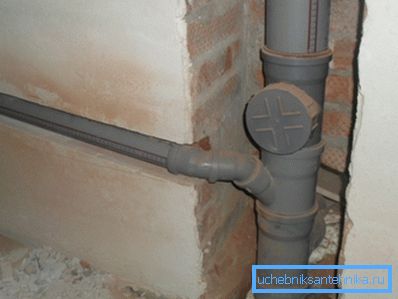

• 110 mm - typická část odtoku z toalety a kanalizace.

• 150 a výše - velikosti uvolnění na studnu a místa kanalizace mezi studny.

Závěr

Doufáme, že naše poněkud povrchní přezkum stávajících řešení bude pro čtenáře užitečný. Jako vždy video v tomto článku obsahuje další tematické informace. Úspěchy!
