Vodovodní a plynové potrubí: dálkové ovládání a skutečné

Co je to parametr - dálkové ovládání? Jak se porovná se skutečnými velikostmi trubek? Co je zavedeno a v jakých jednotkách lze měřit? Jaké hodnoty to může být? V článku se budeme snažit odpovědět na tyto otázky.

Co to je?

Dálkové ovládání (jmenovitý nebo jmenovitý průměr, jmenovitý průchod) je parametrem charakterizujícím kompatibilitu potrubí a tvarovek pro ně. Například jakákoliv trubka DN25 bude kompatibilní s úhlem nebo spojkou stejného podmíněného průchodu.

Přestože podmíněný průchod je přibližně stejný jako vnitřní průměr v milimetrech, obvykle se uvádí bez označení jednotek. To znamená, že název trubky DU40 bude správný, ale DN 50 mm - ne.

Poznámka: přesná shoda mezi podmíněným průchodem a skutečným vnitřním průměrem je možná, ale je to spíše náhoda než pravidlo. Rozměry potrubí DN 65 nebo 100 se řídí platnou normou GOST; avšak jeden podmíněný průchod odpovídá jednomu vnějšímu průměru a několika hodnotám tloušťky stěny, což samozřejmě vede k určitým změnám vnitřních průměrů.

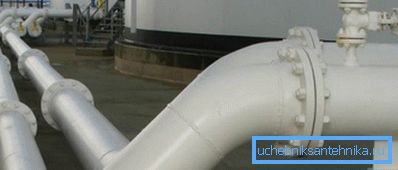

Kompletní seznam podmíněných průchodů je obsažen v normě GOST 28338-89. Poskytuje rozsah hodnot od 2,5 do 4000. Jelikož se však především zabýváme instalací potrubí, v budoucnu se omezíme na ocelové vodní a plynové potrubí vyrobené podle GOST 3262-75; jejich maximální dálkové ovládání je omezeno na 150.

Je užitečné vědět, že tabulka hodnot podmíněného průchodu je zvolena tak, aby každá další velikost zvýšila kapacitu potrubí o 60 - 100%. Ona, jak si pamatujeme z fyziky, je úměrná průřezové ploše, která roste po čtverci průměru.

Palce a řezbářství

Při nebezpečí, že se čtenář ještě více zaměňuje, musíme zmínit ještě jednu skutečnost týkající se velikosti potrubí. Podle ruských standardů je měrná jednotka pro průměr trubky v milimetrech.

V případě DM není uvedeno, ale implicitní; Pro vodní a plynové potrubí se však spolu s abstraktním podmíněným průchodem používá anglický palec. Takže potrubí DN20 je často označováno jako 3/4 palce a potrubí DN32 jako 1 1/4.

Odkaz: Anglický palec je 2,54 cm.

V této jednoduché konverzi palců na metrický systém měření nás povede k neočekávanému objevu.

Podle GOST 3262-75 by rozměry trubky DU15 měly odpovídat následujícím hodnotám:

• Vnější průměr - 21,3.
• Tloušťka stěny je 2,5, 2,8 nebo 3,2, v závislosti na typu výrobku patří (může být lehký, obyčejný a vyztužený). Jednoduchý výpočet nám tedy poskytne vnitřní průměr 16,3, 15,7 nebo 14,9 mm.

Mezitím je 1/2 palce 12,7 mm. Takže co znamená název poloviny palce? Pouze na tom je možné řez trubkovým řezáním odpovídající velikosti.

Uveďte některé hodnoty velikostí, které se často používají při instalaci potrubí sanitárního zařízení.

GOST 3262-75

Vraťme se však k vodovodním potrubím. Chcete-li zjistit, jaké jsou rozměry trubky DU20 nebo jaký je vnější průměr trubky DU50, stačí pečlivě zkontrolovat GOST 3262-75, podle kterého jsou vyráběny.

Rozměry

Zde je kompletní seznam standardních velikostí popsaných standardem. Chcete-li zjistit například všechny velikosti trubek DU40, stačí je najít v tabulce.

Dávejte pozor! Vnitřní průměr se rovná rozdílu mezi vnějším průměrem a tloušťkou dvojité stěny. Pro lehký DU40 bude 48 - (3 x 2) = 42 mm.

Jiné požadavky

Tato norma obsahuje nejen řadu vyráběných výrobků.

Má řadu výrobních požadavků.

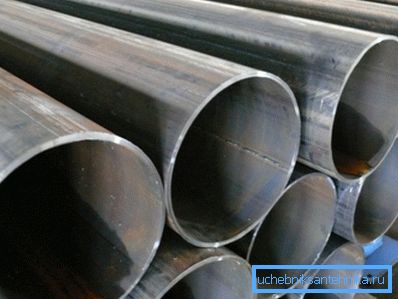

• Všechny potrubí VGP jsou elektrovařeny, tzn. Jsou vyráběny válcováním plochého polotovaru a následným svařením podélného švu.

• V rámci standardu mohou být vyráběny jak bez povlaku odolného proti korozi, tak i pozinkovaného.

Užitečné: cena posledně jmenované je vyšší asi o 50%.

• Pracovní hydraulický tlak by měl činit nejméně 25 kgf / cm2 pro světlé a běžné výrobky a 32 kgf / cm2 pro zesílení.
• Délka přímých segmentů je od 4 do 12 metrů.. Podle GOST mohou být dodávány neměřené, rozměrové a vícenásobné délky; v posledně uvedeném případě se pro každý řez vytvoří povolenka 5 mm.

Užitečné věci

Konečně, dejme si užitečné rady vlastníkovi domu nebo bytu, který má vlastní ruce instalovat zásobování vodou nebo vytápěcím systémem.

• Má smysl používat černou ocel pouze při ohřevu. A pak za předpokladu, že topný systém není v létě resetován: kombinace vlhkosti a přístupu vzduchu je kontraindikována.

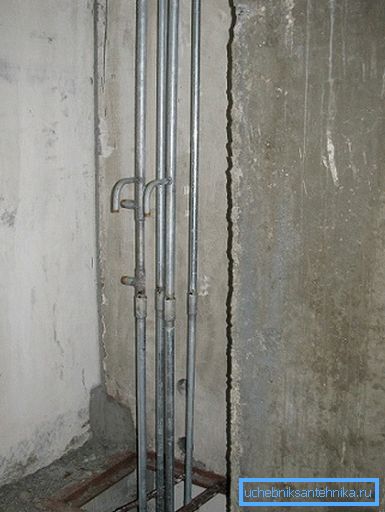

• Galvanizováno, které probíhá výhradně na vláknech. Pokyn se týká skutečnosti, že na svařovaných spojích dochází k vypálení zinkového povlaku.

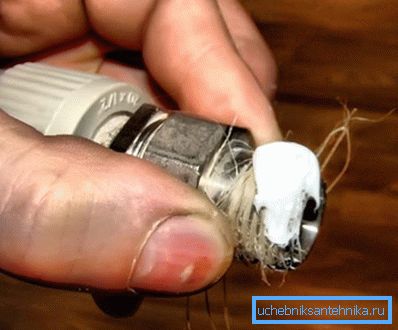

• Pro utěsnění závitových spojů je snadnější a levnější použít lnu s lakem. Len je levný, ale hnijící; barva zcela vyřeší tento problém.

Závěr

Doufáme, že materiál nabízený čtenáři mu pomůže orientovat se v standardních velikostech ocelových trubek na trhu. Jako vždy naleznete další informace v videu v tomto článku. Úspěchy!
