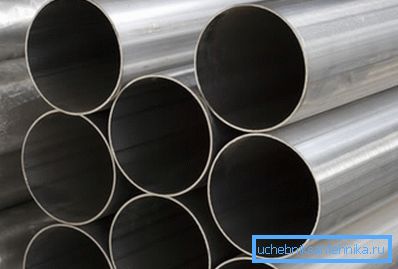

Vodní a plynové potrubí a jeho vlastnosti

Ne tak dávno, při stavbě prakticky všech potrubí, byly použity vodní a plynovody (VGP). V současné době se jejich popularita mírně snížila, jsou však stále široce využívány při výstavbě systémů tepla, plynu a vody.

Dále se zabýváme rysy těchto trubek, jejich typy a způsoby montáže.

Vlastnosti potrubí AIV

Velká popularita těchto výrobků, navzdory širokému spektru trhlin na trhu, je vysvětlena skutečností, že instalace potrubí z jiných materiálů není možná na úsecích otevřených tratí. Dokonce i polyetylénové trubky mohou být použity ne pro všechny případy (viz také článek Ocelové vodní a plynové potrubí - jejich vlastnosti a vlastnosti).

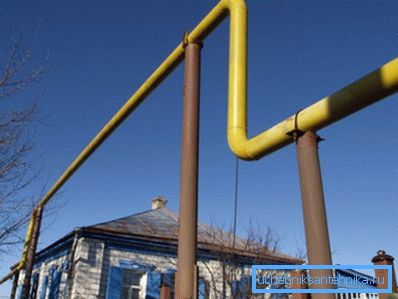

Navíc některé technické podmínky definují přísné požadavky na plynovody, v důsledku čehož nemohou být plastové trubky použity pro jejich instalaci, bez ohledu na to, jak vysoká je jejich výkonnost. Proto není pochyb o tom, že tyto trubky zůstávají po dlouhou dobu relevantní.

Mezi jejich hlavní výhody patří následující body:

• Nízké náklady;
• Možnost svařovacího materiálu;
• Možnost ohýbání;
• Vysoká pevnost;
• Odolnost vůči tepelnému zkreslení;
• Odolnost vůči silným hydraulickým nárazům;
• Trvanlivost

Je třeba poznamenat, že všechny tyto charakteristiky vodních a plynových potrubí jsou charakteristické pro celý jejich rozsah.

Dávejte pozor! Trvanlivost potrubí závisí na provozních podmínkách a přepravované kapalině.

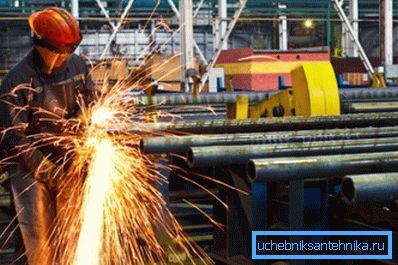

Výrobní technologie

VGP potrubí je vyrobeno z uhlíkové oceli.

Technologie výroby je následující:

• První připravené polotovary pro výrobky - pásy.
• Pak jsou formovány, takže výsledné polotovary mají vhodnou formu.
• Dále vytvořte švu pomocí elektrického svařování. Poté lze trubku považovat za dokončenou.

Standardní kvalita těchto výrobků je upravena normou GOST 3262-75. Je třeba poznamenat, že radiografická rentgenografie je povinným postupem kontroly kvality. To je způsobeno skutečností, že švy jsou místem zvýšeného rizika.

Charakteristiky

Bez toho, aby se dostával do nejrůznějších nuancí, které obvykle nepotřebuje průměrný spotřebitel, zvažte základní funkční charakteristiky těchto výrobků, jejichž znalost může být užitečná pro jejich práci.

Například, pokud je třeba provést opravu vodovodní sítě nebo topného systému mimo rozsah, je třeba vědět, který typ potrubí by měl být upřednostňován.

Technické charakteristiky plynové a plynové trubky podle GOST 3262 75 zahrnují:

• Průměr;
• Podmíněný průchod;
• Tloušťka stěny a některé další parametry.

Klasifikace potrubí AIV

Rozsah vodovodních a plynových potrubí také určuje GOST 3262-75, podle kterého se produkty primárně liší v:

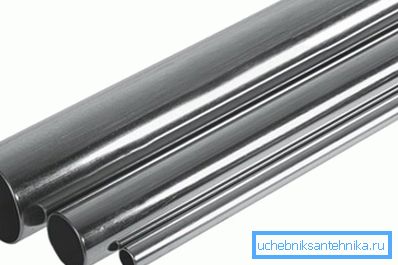

• Ocel pozinkovaná;
• Nerezavělá ocel (černá).

Zinek zabraňuje vzniku koroze. V souladu s tím může být trvanlivost pozinkovaných výrobků vyšší.

Navíc, podle stupně připravenosti, potrubí může být:

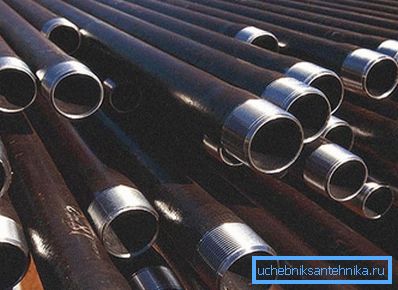

• Se závitovými řezy na obou koncích;
• Bez závitu.

Dávejte pozor! Na výrobci potrubí lze použít krátký nebo dlouhý závit. Pozinkované trubky se závitem mohou být také vybaveny spojkami.

V závislosti na tloušťce stěny je černá trubka VGP rozdělena do následujících typů:

• Zesílená - tloušťka stěny od 2,5 do 5,5 mm.
• Tloušťka stěny světla se pohybuje od 1,8 do 4 mm.
• Obvyklá - tloušťka stěny v rozmezí 2 - 4,5 mm.

Světelné trubky mohou pracovat při hydraulickém tlaku asi 25 kgf / cm2, zatímco zesílené mohou vydrží 32 kgf / cm2.

Skupiny přesnosti

Pro tento produkt existují dvě skupiny přesnosti:

Dávejte pozor! Při označování uvažovaných výrobků není uveden vnější průměr. Tento parametr je nahrazen podmíněným průchodem, který zůstává nezměněn, bez ohledu na tloušťku stěny. Podmíněný průchod (DU) a tloušťka stěn jsou regulovány GOST.

Normalizace

VGP trubky jsou obvykle vyráběny výrobci následujících délek:

• 4-12 metrů;
• Naměřená vícenásobná délka;
• Nezměřená délka (umístěná uvnitř měření).

Maximální odchylka z hlediska délky a hmotnosti by neměla přesáhnout více než osm procent. Musím říci, že cena výrobků není závislá na délce, ale na hmotnosti. Proto je čím větší průměr a tloušťka stěn, tím vyšší jsou jeho náklady.

Dávejte pozor! Hmotnost pozinkovaných trubek se liší od hmotnosti běžných výrobků o 3%.

Hmotnost plynovodu podle GOST 3262 75 se počítá s ohledem na hustotu oceli 7,85 g / cm3. Maximální hmotnost na běžný metr (tloušťka stěny 5,5 mm a průměr 165 mm) činí 21,63 kg. Minimální hmotnost na běžný metr je 370 g (průměr výrobku je 10 mm a tloušťka stěny 1,8 mm).

Funkce instalace

Instalace potrubí pomocí tohoto materiálu lze provést dvěma způsoby:

• Závitová metoda s použitím spojky;
• Elektrickým svařovacím připojením.

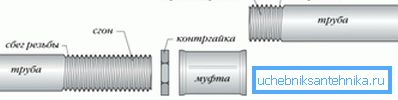

Návod k instalaci v prvním případě vypadá takto:

• Nejprve je nutno našroubovat pojistnou matici na závitovou tyč.
• Poté musí být závit mazán těsnícím materiálem nebo obalem, který je předem impregnován těsnící hmotou. Pro instalaci potrubí můžete tahat s tukem.
• Poté se má nit zasunout do pouzdra.
• Závitové spojení dílů musí být zajištěno pojistnou maticí, která musí být utažena před těsným dotykem se spojkou.

Pokud jde o svařovanou instalaci, je nutné použít trubky s hladkými konci.

Schéma zapojení je následující:

• Konce spojených částí jsou umístěny na rovném povrchu a tlačeny proti sobě.
• Poté se v oblasti spojů provádí lepení - bodový svařovaný spoj z několika stran.
• Poté musí být přilepené trubky vyrovnány vodorovně. Můžete je jednoduše natočit na rovný povrch.
• Poté je křižovatka uzavřena pevným švem kolem obvodu.

Musím říci, že k tomu, abyste vytvořili takové spojení se svými vlastními rukama, pokud nejste zkušený svářeč, je nepravděpodobné, že uspějete. Proto je pro nezávislé opravy lepší použít první možnost.

Závěr

Navzdory obrovské popularitě mezi spotřebiteli polymerních trubek zůstávají trubky VGP velmi oblíbené a zůstávají tak dlouhou dobu. To je způsobeno jejich charakteristikami a řadou dalších výhod uvedených výše.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
