Vnitřní průměr trubek: nejdůležitější parametr při

Taková hodnota jako vnitřní průměr trubek umožňuje přesný výpočet průchodnosti různých technických komunikací. Tento parametr je standardizován, proto výrazně zjednodušuje práci návrhářů.

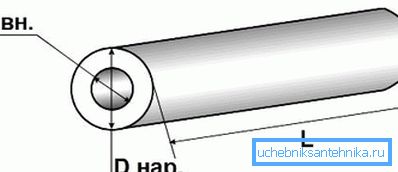

Na rozměrech fotografií produktu.

Všechny varianty parametrů

Sekce je standardizována v několika odrůdách:

  1. Podmíněný průchod je označen jako Dy nebo Du. Tento parametr se vypočítá v milimetrech nebo v palcích - u oceli (pak se zaokrouhlí).
  2. Jmenovitý průměr je v podstatě stejný jako první parametr. Je označen jako Dn / Dn.
  3. Vnější velikost označená Dh.
  4. Vnitřní průměr ocelových trubek (D) a jejich polymerní protějšky je nejdůležitější hodnota.

Kromě výše uvedených parametrů se při výpočtech použije také tloušťka stěny materiálu (h).

Jaký je podmíněný průchod

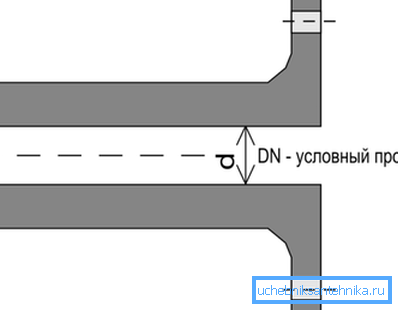

Na obrázku je zobrazen den.

Jmenovitý průchod je přibližně stejný jako průřez potrubní mezery. Při návrhu se vypočte tak, aby šířka pásma sítě postačovala.

Dávejte pozor! Odstupňování podmíněných hodnot definovaných standardem. Jsou vypočteny tak, aby kapacita systému z jednoho přechodu na další rostla o 60/100%.

Jejich velikost je regulována normou GOST 28338/89 "Rozhraní potrubí a jejich příslušenství. Řádky jmenovitých rozměrů. Níže je odstupňování od dokumentu.

2.5 3 4 5 6 10 12
15 16 20 25 32 40 50
63 65 80 100 125 150 160
175 200 250 300 350 400 450
500 600 700 800 900 1000 1200
1400 1600 1800 2000 2200 2400 2600
800 3000 3200 3400 3600 3800 4 000

Dešifrování konceptu

Termín "podmíněný průchod" byl zaveden, aby se zachovala hodnota prostoru pro komunikaci, což vytváří podmínky pro návrhové výpočty.

Dávejte pozor! Instrukční prostředky podle této koncepce zaokrouhlují nahoru / dolů na hodnoty standardní série průměrné pracovní části. Avšak skutečný vnitřní průměr trubky je 30 mm, atd., Zpravidla se nerovná jmenovitému analogu.

Takže u materiálů s vnějším rozměrem 160 a tloušťkou stěny 8 je vnitřní rozměr 144, se stěnami 6 - 150. Ale tam a tam je nominální velikost 150.

Pravá vnitřní část

  1. Vlastní pracovní prostor prvků závisí na tloušťce stěn.
  2. Ve většině případů jsou materiály na vodovodní a plynovodní potrubí označeny na vnitřní straně, jiné typy - na vnější straně.
  3. Výrobky z oceli, založené na technologii výroby, mají stejné vnější rozměry.
  4. Aby byla zajištěna spolehlivost vodovodního systému pracujícího pod vysokým tlakem, musí být tloušťka stěn jeho prvků zvýšena. Při tom se jejich pracovní velikost liší od podmíněného průchodu.

Například síť s vnějším ukazatelem 275 a tloušťkou stěny 9 má skutečný vnitřní rozměr 257. A jmenovitý vnitřní průměr PVC trubky je 250 mm, který je určen nejbližší hodnotou standardní řady.

Níže je tabulka velikostí ocelových výrobků a jejich korespondence s plastovými vodovody k analogům. To vám umožní přesně vybrat analogy při návrhu kombinovaného systému.

Z toho je zřejmé, že vnitřní průměr kovového plastového potrubí 20 odpovídá ocelovému analogu s vnějším rozměrem 26.

Podmíněný průchod Vnější část
Ocelové prvky ze stehu Ocelové bezešvé výrobky Plastové analogy
10 17 16 16
15 21.3 20 20
20 26.8 26 25
25 33.5 32 32
32 42.3 42 40
40 48 45 50
50 60 57 63
65 75,5 76 75
80 88,5 89 90
90 101,3 102 110
100 114 108 125
125 140 133 140
150 165 159 160

Definování pracovní plochy prvku

Tím, že přesně určíte propustnost součástí, můžete vypočítat množství hmoty, které jsou v síti přenášeny.

Výpočet křížové komunikace pro studenou vodu

Kolik látky mu chybí za jednotku času, určí vnitřní průměr trubky 25 mm.

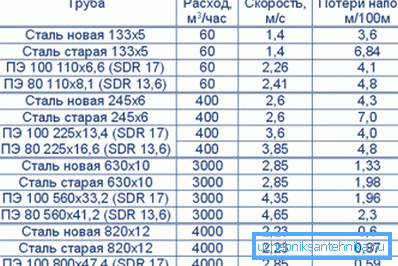

Ztráta hlavy z různých materiálů.

Propustnost produktů závisí na následujících skutečnostech.

  1. Její pracovní prostor. Je-li příliš malý, zvyšuje se hydraulický odpor stěn systému a oslabuje tok pracovního média.
  2. Tlak ve strojírenské komunikaci.
  3. Délky komunikace. Čím déle to je, tím je tření, které oslabuje tok, silnější.
  4. Stupeň hladkosti materiálu. Čím vyšší je, tím rychleji se látka pohybuje systémem.
  5. Věk prvků, tj. Objem usazenin na stěnách. Cena systému použitých materiálů bude nízká, ale účinnost bude klesat.
  6. Počet přechodů v komunikaci z jedné dimenze na druhou, stejně jako změny.

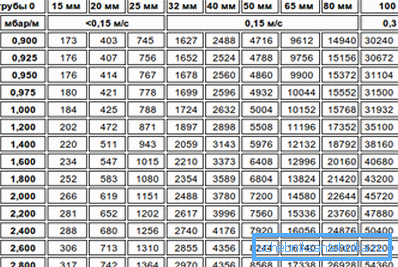

Předběžná tabulka.

Pro systém domácnosti můžete použít jednoduchý vzorec. Pro výpočet optimálního vnitřního průřezu prvků je třeba znát náklady na vodu i průtok:

D = v (4-P-1000 / a • v).

Zde:

  • P znamená průtok vody;
  • ?= 3,14;
  • v je rychlost pohybu pracovního prostředí, je 0,7 / 1,2 m / s. v analogii s průřezem až 32 mm a 1,5 / 2 m / s. ve výrobcích s větší mírou hlasu.

Analýzy topení

Pokud je nutné provést instalaci topného systému ručně, měla by být vypočtena požadovaná propustnost jeho prvků tak, aby v zimě byly všechny obytné místnosti rovnoměrně ohřívány.

Pro výpočet produktů pro topení platí následující vzorec:

D = v (? • Q) / (v • Dt).

Znaky zde znamenají:

  • D je požadovaná hodnota;
  • číslo se rovná 3,14;
  • Q je tok tepla v kW;
  • v je rychlost pracovního prostředí v m / s;
  • Dt je teplotní rozdíl (stupně Celsia) ve vstupní / výstupní síti.

Takže můžete zjistit například vnitřní průměr kovové plastové trubky 16 pro systém podlahového vytápění.

Závěr

Hodnota podmíněného prostoru materiálu je velmi důležitá. Účinnost a trvanlivost práce inženýrské komunikace závisí na správnosti své volby (viz také článek "Pipe Inch Thread - Funkce a metoda řezání").

Video v tomto článku obsahuje další informace k tomuto tématu.
