Vnější průměr trubky - vše, co potřebujete vědět o

Pokud jde o návrh kanalizačních systémů, dodávky tepla a vody, jeden z nejdůležitějších úkolů lze nazvat správným výběrem potrubí. To se týká nejen materiálu, ale také jeho velikosti, zejména vnějšího průměru trubek.

Co ovlivňuje velikost

Hlavním úkolem jakéhokoli potrubí je doprava kapaliny (plynu), takže můžete stručně popsat princip fungování jakéhokoli systému v domě (kanalizace, topení, plynovod, větrání atd.). Proto je hlavním kritériem pro efektivitu jeho práce propustnost, tj. množství kapaliny nebo plynu procházející úsekem za jednotku času.

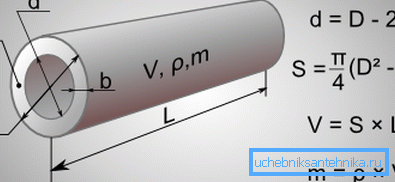

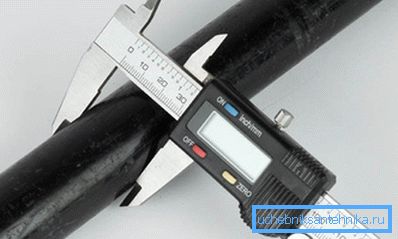

Ve fázi plánování obvykle zohledňuje vnější a vnitřní průměr potrubí. Vnitřní vliv přímo na průchodnost a rozdíl mezi vnějším a vnitřním lze hodnotit na tloušťce stěny a tím i na síle.

To je zvláště důležité při navrhování topných systémů, instalace, protože pracují v tlakovém režimu. Pokud se pokusíte uložit a použít potrubí pro studenou vodu v topném systému, v blízké budoucnosti bude muset být změněn.

Na první pohled by neměly vzniknout žádné problémy, stačí jen věnovat pozornost označení. Ve skutečnosti je v této věci poměrně málo úskalí, protože není metrický, ale používá se často systém označování velikosti palce.

Vlastnosti označení průměru

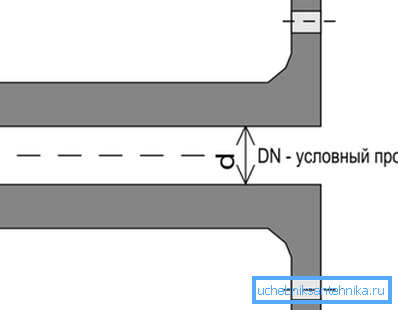

Kromě rozměrů specifikovaných v obvyklých milimetrech nebo palcích se používá koncept jmenovitého průměru - jinými slovy, velikost lumenu. Na první pohled tedy nevinný vstup ve tvaru vnějšího průměru trubky Du25 zpočátku nese chybu, protože zkratka DU se používá výhradně jako vnitřní rozměr.

Totéž platí pro označení vnějšího průměru trubky Du32, v tomto případě buď předpona "Do", nebo slovo "vnější" musí být odstraněno. V opačném případě může obchod utratit více než jednu hodinu a pokouší se najít neexistující velikost.

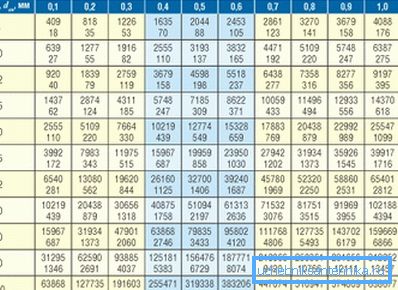

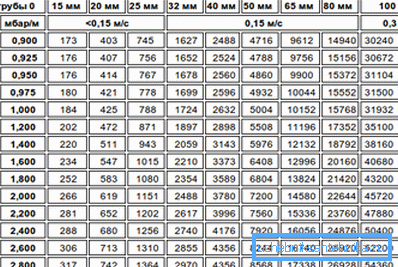

Dávejte pozor! Pomocí hodnoty Du můžete zhruba odhadnout propustnost. Zpočátku jsou vybrány tak, aby každá další hodnota dala zvýšení výkonu o částku od 60% do 100%.

Při práci s různými materiály například při výměně části staré litinové odpadní vody za plast. Pokyny pro provádění instalatérských prací se zpravidla zaměřují na technologii, aniž by byla věnována zvláštní pozornost výběru standardních velikostí. Problémy s různými číselnými systémy mohou nastat i mezi zkušenými řemeslníky.

Polypropylenová trubka

Lze jej použít pro instalaci topných systémů a instalatérských zařízení. Obvykle je vybrána velikost v rozmezí od 20 do 110 mm, ačkoli druhá se prakticky nepoužívá v soukromých domech. Parametry hotového výrobku musí odpovídat GOST R 52134-2003.

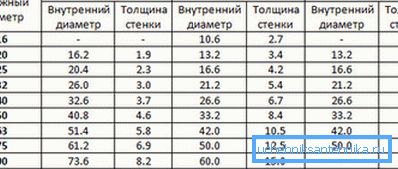

Při výběru zohlednění vnějšího průměru polypropylenových trubek. Faktem je, že tloušťka stěny se liší podle značky. Takže pro značku PN10 bude vnější průměr 32 odpovídat vnitřnímu průměru 26,0 mm. A pro značku PN20 se zvýšením tloušťky stěny sníží DN na 21,2 milimetrů.

Při výběru je důležité nezaměnit vnější a vnitřní rozměry. Takže pokud je otázkou, zda je potřeba průměr trubky 32 mm, vnější nebo vnitřní, pak je s největší pravděpodobností vnější. Koneckonců, Du 32 jednoduše neexistuje, nejbližší hodnota je 32,6.

Dávejte pozor! Pokud se veškerá práce provádí ručně, je lepší, aby všechny prvky byly od stejného výrobce a ze stejné dávky. Díky tomu se externí a interní parametry navzájem přesně přizpůsobí.

Je možné uvést průměrné údaje o nejběžnějších PP trubkách. Takže pro instalaci topení je nejčastěji používán ve velikosti rozsahu 20 - 32 mm. tloušťka topných trubek zřídka přesahuje 50 mm. (Viz také článek Typy kanalizačních potrubí a připojení: funkce.)

Ocelové a litinové trubky

V rámci jednoho článku je prostě nemožné zmínit všechny velikosti rámu, jelikož jsou zde stovky, a také se liší v závislosti na způsobu výroby:

• válcované za tepla. Norma GOST 8732-78 uvádí, že vnější průměry ocelových trubek vyrobené touto technologií se pohybují v rozmezí 20 až 550 mm (asi 70 standardních velikostí). Pokud vezmeme také v úvahu vnitřní, pak můžete vybrat několik stovek, ne-li tisíce velikostí, protože je třeba vzít v úvahu tloušťku stěny;

• studený pronájem. GOST 8734-75 identifikuje více než 70 velikostí a situace je stejná jako u analogových trubek válcovaných za tepla, tzn. Že tloušťka stěny se mění v širokém rozmezí.

Mějte na paměti, že celý rozsah, samozřejmě, není nutné. Dost k navigaci přinejmenším v nejběžnějších velikostech. Je dobré mít na paměti, například, vnitřní a vnější průměr ocelových trubek, které slouží k organizaci dodávky vody.

Ale hlavním tajemstvím pro mnohé je dekódování označení palec. To je obzvláště důležité, pokud je závit připojen, dokonce i nepatrný nesoulad vám nedovolí vytvořit utěsněné spojení, v budoucnu to může vést k úniku.

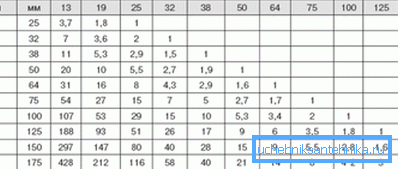

Pokud znáte označení v palcích, můžete posoudit průměr závitu a DN. Tudíž vnější průměr trubky 3 4 říká, že Du se rovná 20 mm, se závitem - 25,9 - 26,2.

Co se týče litiny, vše je mnohem jednodušší pomocí 3 hlavních velikostí - 150, 100 a 50 mm. V tomto případě slouží podmíněný průchod, to jest potrubí Du, jako hlavní kritérium. V každodenním životě se k organizování likvidace odpadu používá litina, zpravidla je standardní velikost 100 nebo 150 mm.

VGP potrubí

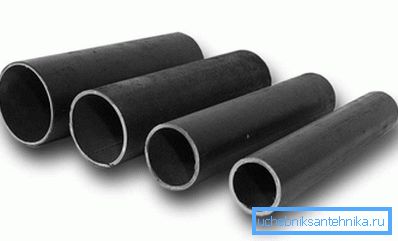

Zkratka VGP znamená vodní plynovod. Ocel se používá k výrobě a může být použita nejen jako potrubí pro vnější potrubí, ale také pro pokládku plynovodu.

Celá řada ocelových potrubí VGP je určena standardem GOST 3262-75. Označení znamená vnitřní, nebo spíše Du, při znalosti tloušťky stěny je možné vypočítat tloušťku potrubí. Označení VGP Du15 znamená, že Du se rovná 15 mm.

Vnější průměr ocelové trubky 22 mm umožňuje porovnání s ocelovou trubkou VGP Du15, protože její tloušťka je 21,3 mm. Současně má však elektrodařený analog má mnohem větší světlost (od 18 do 20 mm, v závislosti na tloušťce stěny). Tento rozdíl je způsoben provozními podmínkami systému.

Odděleně stojí za zmínku palcové označení potrubí AIV. Zde je vztah mezi rozměry následující.

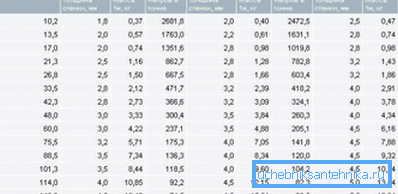

Vnější průměr VGP potrubí závisí na tloušťce stěny, celkově se vyrábí ve třech verzích:

• plic;
• obyčejný;
• posílena.

Například když Du 40 v rozmezí udává Dn 48,0 mm. Tloušťka stěny se pohybuje od 3,0 (lehká verze) do 4,0 mm (zesílená verze). Zesílená verze se používá pro systémy pracující pod vysokým tlakem.

Měděné trubky

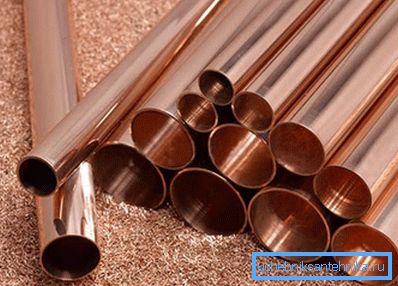

Navzdory popularitě plastů je měď stále používána k organizování vodovodních a topných systémů (i když je cena vyšší). Pokud jde o určení rozměrů, pak se můžete setkat s použitím systémů palcových i metrických čísel. Pokud jde o normu, rozsah výrobků je uveden v normě GOST 617-2006.

Nový standard je založen na metrickém označení rozměrů, takže například původní označení 3/8 palce bylo nahrazeno dvěma velikostmi (6 a 7 mm). Obecně platí, že pouze výrobky válcované za studena dávají asi 70 až 80 standardních velikostí, a to i při zohlednění tloušťky.

Při výběru správného potrubí se můžete setkat s následujícími označeními velikosti:

• palce V tomto případě označení, například,? palce udává pouze vnější velikost;
• frakční. Ve 14/12 formátu záznamu číslo 14 ukazuje vnější průměr a 12 označuje vnitřní průměr;
• což je zlomek udávající tloušťku stěny, například 14/1. V tomto případě číslo 14 označuje Dn a 1 - tloušťku stěny.

Shrnutí

V rámci jednoho článku je obtížné pokrýt všechny podrobnosti o značení výrobků válcovaných za tepla. Nicméně navrhované informace pomohou při navigaci při výběru správného potrubí, což znamená, že riziko úniku bude minimalizováno.

Video v tomto článku ukazuje příklad volby průměru na základě provozních podmínek potrubí.
