Ventilační potrubí: jak vybrat materiál pro uspořádání

11-07-2018
Trubky

Větrání je jednou z povinných inženýrských sítí, která jsou navržena a instalována v bytě nebo v soukromém domě. Pro uspořádání jsou ve většině případů používány větrací trubky z pozinkované oceli nebo plastu. Podívejme se podrobněji na technické charakteristiky, jakož i na výhody a nevýhody každého z těchto materiálů.

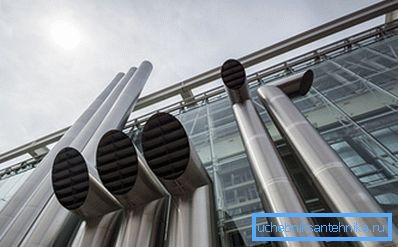

Větrání je nedílnou součástí každého zařízení.

Konstrukční prvky ventilačních systémů

Umístění kanálů pro přístup čerstvého vzduchu do místnosti a jeho větrání je zajištěno ve fázi vypracování stavebního projektu. To vám umožní připravit komunikaci ve zdi a nezničit vnitřní prostor.

Optimální provedení - galvanizované větrací potrubí umístěné vedle komína. To pomáhá zlepšit tah vzduchu. Nelze však nalézt kanál příliš blízko komínu, aby nedošlo k zahřátí z opuštěného kouře.

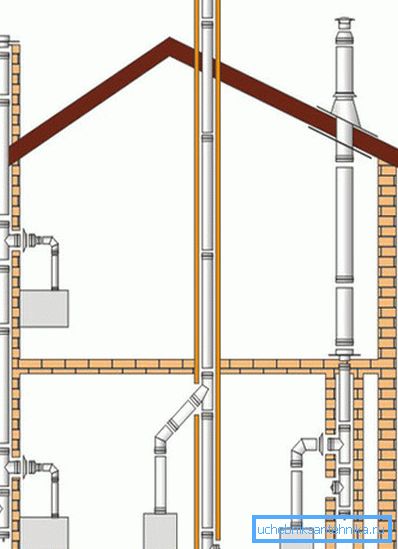

Návrh ventilace se provádí ve fázi návrhu

Pro každou místnost je vhodné vytvořit oddělené potrubí (pro tento účel je možné použít ventilační hliníkovou trubku z vlnitého plechu), které se pak vyvedou na společný kanál.

Tip! Pokud jsou pokoje, které vyžadují povinnou ventilaci (kuchyně, koupelny, kotelna), najdete na různých koncích domu, můžete vybavit několik výstupních kanálů. To usnadní instalaci a sníží náklady na hotovost.

Pokyny pro stavební práce zakazují přímé větrání s jinými potrubími (kanalizace, zásobování vodou, plynovod). Také byste neměli provozovat tyto inženýrské sítě v předem sestavených vzduchových kanálech.

Existují dva hlavní typy ventilačních kanálů:

  • vestavěné, které jsou z cihel;
  • vnější (skryté nebo otevřené), pro výrobu kterých se používá ventilační trubka z PVC nebo pozinkovaná.

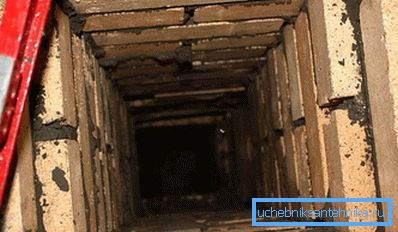

Vnitřní větrací potrubí z cihel

Druhá možnost je méně náročná na pracovní sílu a stává se běžnější. Kromě toho nízká cena ventilačních trubek může výrazně snížit náklady na stavbu a snadná instalace vám umožní dělat vše sami bez účasti drahých profesionálů.

Jak již bylo uvedeno, pro uspořádání vzduchových kanálů se používají části kruhového a pravoúhlého průřezu, vyrobené z těchto materiálů:

  1. Pozinkovaný plech. Nejčastěji jsou tyto systémy umístěny ve veřejných budovách, kancelářích, výrobních halách a dalších objektech s vysokým rizikem výbuchu (nejčastější možností větrání velkých nákupních center je vlnitá větrací trubka).
Vyrobeno z pozinkovaného plechu
  1. Plastové díly. Větrací trubka v soukromém domě je často vyrobena z polyvinylchloridu nebo jiného podobného polymeru. To usnadňuje instalaci a snižuje odhadované náklady na stavbu bez degradace technických vlastností ventilačního systému.

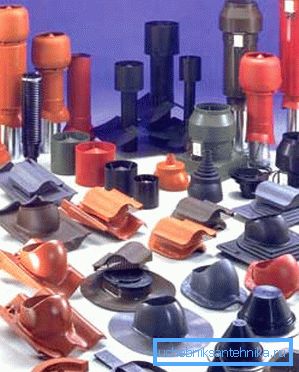

Foto plastových dílů pro výrobu větrání

Výběr trubek pro větrání

Obecné požadavky

Bez ohledu na zvolený materiál musí ventilační systémy v obytných nebo obchodních prostorách splňovat následující požadavky:

  • být zcela utěsněný;
  • vytvořit podmínky pro plynulý průchod požadovaného objemu vzduchu při promítané rychlosti;
  • dodržovat hygienické a hygienické normy týkající se úrovně hluku;
  • být odolné vůči ohni, odolává spálení a přispívá k útlumu otevřeného plamene;
  • nejvíce organicky zapadá do návrhu prostor (zejména při otevřeném pokládání).

Pro připojení jednotlivých prvků jsou k připojení potrubí dodávány speciální armatury. Průměr ventilačního potrubí a rozměry přírubových prvků musí být stejné, jinak nebude možné dosáhnout těsného spojení.

Moderní průmysl však vyrábí obrovské množství různých částí pro navrhování větrání požadované velikosti, takže při výběru a nákupu nebude problém.

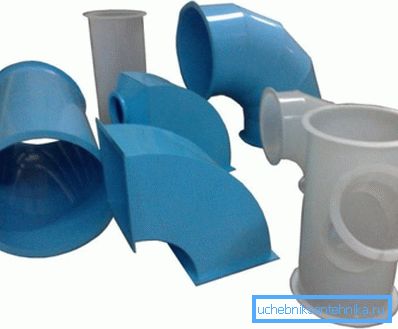

V případě potřeby použijte tvarované díly

Dávejte pozor! PVC ventilační části nejsou náchylné k korozi. Protože nepotřebují izolovat průchod mezi podlahou a podkrovím. Podle tohoto parametru se dávají přednost pozinkování, na jejichž vnějších stěnách se může vytvářet kondenzát. Takové výrobky musí být chráněny skleněnou vatou.

Galvanizované větrací kanály jsou nezbytné pro zajištění větrání místností, kde hrozí nebezpečí požáru. Nebudou se roztavit ani pod vlivem otevřeného plamene. Ale v soukromém domě je jejich použití méně ospravedlnitelné, zejména proto, že mohou způsobit silný nepříjemný zvuk, když dojde k turbulentnímu proudění vzduchu.

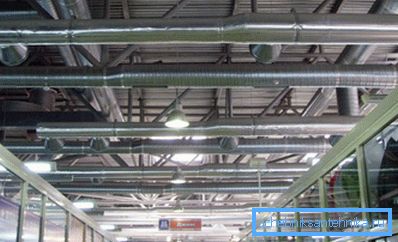

Pozinkované trubky jsou běžněji používány v komerčních budovách.

Instalace společného potrubí v blízkosti komína je však možná pouze pomocí dílů z pozinkovaného plechu.

Tip! Pokud se pro instalaci potrubí používá ventilační potrubí, není nutné provádět mnoho otáček, jinak se hluk nedá vyhnout.

Pevné nebo ohebné díly

V prodeji jsou tuhé a flexibilní provedení. Pevné - tam jsou kruhové a čtvercové části - jsou používány pro instalaci většiny ventilačního systému. Flexibilní funkce jsou nezbytná pro uspořádání malého úseku potrubí, pokud potřebujete provést několik obtížných otáček najednou.

Vlastnosti flexibilních trubek z plastu a kovu jsou uvedeny v tabulce.

Kov Plastové
Tyto části jsou vyrobeny z kovové fólie složené z několika vrstev.

+ mají vlnitou strukturu

+ může být ohnuto v jakémkoliv směru

- žebrovaný vnitřní povrch vytváří dodatečnou odolnost proti průchodu vzduchu

Je vyrobena z polyesterové a hliníkové fólie.

+ mají pevnou strukturu, dodatečně vyztuženou ocelovým drátem

+ mají nízkou tepelnou vodivost a dobrou zvukovou izolaci

- nesmí být používán pro pokládku kanálů v místnostech s nebezpečím požáru

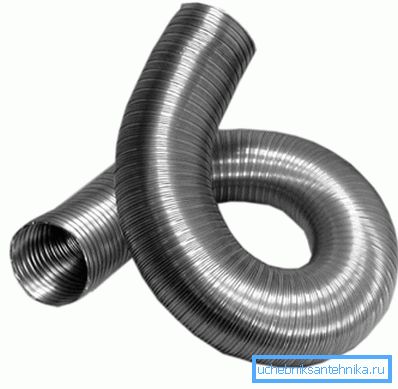

Vlnitá hliníková trubka

Funkce instalace

Co se týče instalace, zde může být absolutní vůdce považováno za plastové součásti.

Zaměřme se pouze na hlavní výhody:

  1. Nízká hmotnost. Polymerní trubky se snadno dopravují a instalují bez použití specializovaných technických zařízení.
  2. K zavěšení struktury není nutné instalovat velké množství úchytů. Kvůli snadnosti je vyhýbání kanálů vyloučeno.
  3. Plast pro ventilaci je snadno řezán na kusy požadované délky a namontován pomocí kování a adaptérů. Postup montáže galvanizovaných ventilačních trubek je náročný a časově náročný.

Navíc k výše uvedeným výhodám mají plastové trubky pro ventilaci antiseptický efekt. Bakterie se nerozvádějí na hladkém vnitřním povrchu a prach a nečistoty, které procházejí ventilací, nezůstávají uvízlé.

Ventilační systém z plastu proto nevyžaduje takovou častou údržbu, jako vzduchové potrubí z pozinkovaného plechu. Právě tyto faktory vedly k tomu, že převážná většina ventilačních sítí je v současné době zkonstruována z polymerních částí.

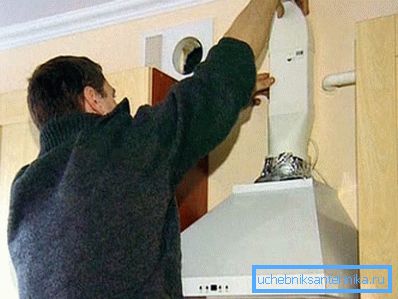

Plastové trubky se snadno instalují sami.

Použití kanalizačních trubek

Pro instalaci vzduchových potrubí je použito pozinkované větrací potrubí o průměru 100 mm a 110 mm. Stejné průměry mají částice z polymeru. Trubky pro likvidaci odpadních vod (například vlnitý vodič spojující výstup kanálu s potrubím) mají velikost 120 mm.

Vyvstává otázka, je možné použít odtokové potrubí a zvlnění pro uspořádání větracích kanálů, protože jejich cena je mnohem nižší?

Zde byste měli dodržovat tato pravidla:

  1. Vývod by měl být širší než vstupní kanál. Proto se nedoporučuje připevnit vlnitost 120 mm na ventilaci o délce 110 mm.
  2. Mnozí věří, že tento přechod neovlivňuje funkčnost ventilace. Slouží k lepení lepicí pásky, těsnění a dalších podobných materiálů. Nicméně tok vzduchu, který projde tímto krokem, vytvoří turbulence, což výrazně sníží účinnost systému.
  3. Je-li to nutné, aby byl přechod vybaven, měli byste používat adaptéry s hladkým zúžením, které zajistí hladký průchod proudění vzduchu.

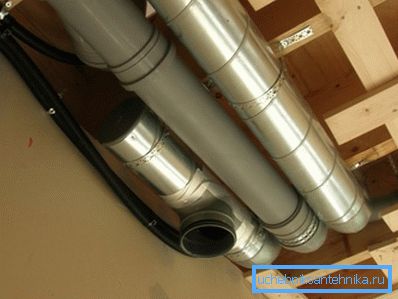

Kanalizační trubky mohou někdy sloužit jako větrání

Závěr

Výběr plastu nebo pozinkování pro uspořádání kanálů, nezapomeňte na připojení ventilačních trubek. Koneckonců jak výkonnost, tak trvanlivost provozu inženýrské sítě závisí na kvalitě dokování. Další podrobnosti o tom naleznete v videu v tomto článku.
