Velikost plastových trubek v souladu s platnými normami a

Podle jakých regulačních dokumentů jsou vyráběny polymerní trubky? Jaký druh plastů se používá pro jejich výrobu? Konečně, jaké průměry plastových trubek jsou stanoveny současnými ruskými normami? Pokusíme se odpovědět na tyto otázky.

Seznam

Nejprve se podívejme na seznam materiálů.

• Polyvinylchlorid se používá k výrobě tlakových a volně prchavých odpadních vod. Vodní trubky z tohoto polymeru nejsou široce rozšířené kvůli kombinaci křehkosti a nízké (nejvýše 60 ° C) pracovní teplotě.
• Polyetylén se používá především pro instalaci tlakových potrubí pro přívod studené vody. Teplotní omezení pro tento polymer jsou ještě tvrdší než u PVC: polyetylén začíná měnit při 45-50 stupních.

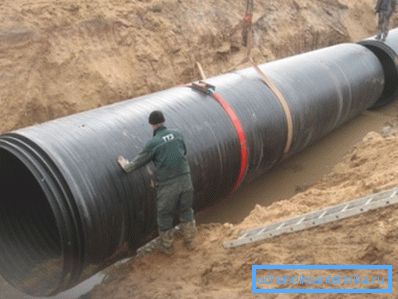

Dávejte pozor! Plastové trubky o velkém průměru používané jako kanalizace jsou většinou stejné polyethylenové.

• Polypropylen je naopak velmi odolný vůči teplu. Rozsah provozní teploty až do +95 ° C umožňuje použití pro ohřev a přívod teplé vody. Kromě tlakových potrubí se používá plasty pro výstavbu kanalizačních systémů.
• Pro tyto účely se také používá zesítěný polyethylen: vytváření křížových vazeb mezi molekulami polymeru radikálně mění své fyzikální vlastnosti.. Cena materiálu samozřejmě je výrazně vyšší než cena obyčejného polyethylenu.

Standardy

Tabulka průměrů plastových trubek určených pro dodávku vody, topení, tlakové splašky apod. Je obsažena v normě GOST 52134-2003.

Ale s gravitačním odtokem je situace mnohem zábavnější: ruské normy regulují rozsah pouze pro polyethylen a GOST 22689.1-89 poskytuje tři velikosti - 50, 90 a 110 mm. PVC a polypropylenové trubky s volným průtokem jsou vyráběny podle technických podmínek a na základě smluv uzavřených se zákazníky.

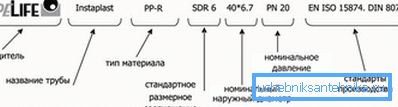

Vraťme se k GOST 52134-2003. Podle dokumentu může označení plastových trubek pro tlakové potrubí zahrnovat:

• Maximální přípustný pracovní tlak při teplotě 20 ° C. Označuje se písmeny PN a udává se v atmosféře.
• Parametr SDR popisující poměr vnějšího průměru k tloušťce stěny. Čím vyšší je jeho hodnota, tím menší je pevnost v tahu potrubí.
• Vnější průměr a tloušťka stěny.
• Označení materiálu, ze kterého je výrobek vyroben. Zpravidla se používá následující poznámka:

Dávejte pozor! Toto je neúplný seznam materiálů popsaných standardem. Záměrně vynecháme exotika, jako je chlorovaný polyvinylchlorid nebo polybuten - prostě proto, že šance na setkání s nimi v železářském skladu jsou nulové.

Tak pojďme do velikosti. Bohužel, budeme muset definovat pouze jejich hranice a neposkytnout úplný seznam.

Polyvinylchlorid

Minimální průměr uvedený v normě PVC-U je 12 milimetrů. Maximální - 1000. Tloušťka stěny se pohybuje od 1,5 do 30,6 mm.

Dávejte pozor! Sortiment uvedený ve standardu neznamená, že všechny výrobky přítomné na ruském trhu budou přesně odpovídat velikostem uvedeným v tomto standardu. Nejen že existuje mnoho speciálních výrobků vyrobených podle specifikací, neměli byste zapomenout na dovozy. Například plastový trubkový 70 mm dokument není k dispozici; nicméně čínští dodavatelé ji nabízejí.

Polyethylen

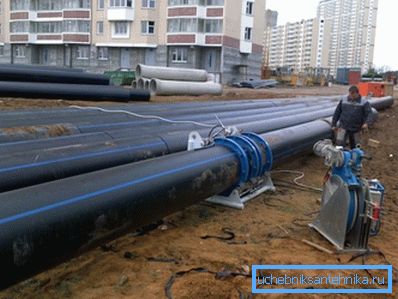

Jak již bylo zmíněno, tento polymer se masivně používá k výstavbě vodovodů.

Kromě dielektrických vlastností a mimořádné odolnosti vůči agresivním médiím je polyethylen vhodný, protože si zachovává svou pružnost při nízkých teplotách. Pohyb země, tvorba bloku ledu v potrubí a další problémy, fatální pro ocel a litinu, v tomto případě způsobí pouze dočasnou deformaci s návratem k předchozím rozměrům a geometrii po odstranění faktoru, který ji způsobuje.

Co velikost?

• Minimální průměr je 16 mm. Maximální hodnota je 1600.
• Tloušťka stěny se pohybuje od 2 do 61,5 mm.

Polypropylen

Minimální vnější průměr má plastovou trubku o průměru 10 mm. Maximální velikost je opět 1600. Tloušťka stěny je od 1,3 do 61,2 mm.

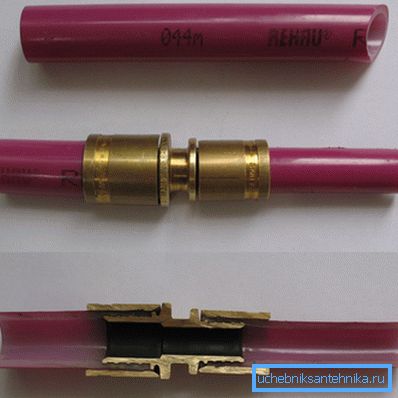

Zesítěný polyethylen

Průměr se pohybuje od 10 do 250 milimetrů, stěny mohou mít tloušťku 1,3 až 34 mm.

Oblasti použití

A teď se vraťme do praktičtější oblasti. Jaké velikosti byste měli používat při stavbě vlastního zásobování vodou, topením nebo kanalizací?

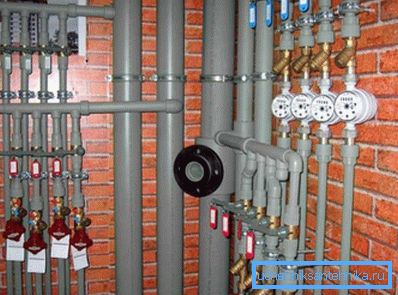

Zásobování vodou, topení

• Plastové potrubí o průměru 16 mm slouží k připojení jedné ze tří vodovodních armatur (kohoutky, sprchové kabiny, toaletní mísy atd.). Lze ji také použít pro pokládku v teplé podlaze (protože se obvykle používá zesíťovaný polyetylén) nebo pro vytápění elektroinstalace kolektorů.

• 20 mm stačí k distribuci dodávky vody v celé chalupě se 4-6 vodovodním zařízením a pro provoz vytápěcího systému s nuceným oběhem, sloužícímu domu o rozloze až 100 m2.
• 25 mm slouží jako stoupačky pro vytápění a zásobování vodou v domcích o výšce nejvýše 5 metrů.
• Průměrný průměr 32 mm je typický pro stoupačky v budovách výškových budov a pro plnění zásobování vodou a vytápění malým počtem bytů.
• 40 mm - balena v bytovém domě nebo v chatě s gravitačním (gravitačním) topným systémem.

Kanalizace

U netlakových kanalizačních systémů je charakteristické následující rozdělení:

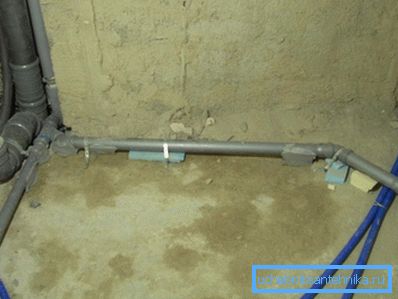

• Plastové potrubí 50 mm slouží k připojení 2 - 3 umyvadel, umyvadel, sprch, atd. Stručně řečeno, všechny sanitární přípravky, s výjimkou toaletních mís.

Důležité: pro připojení současně používaných vacích a sprch, se používá plastové potrubí o průměru 75 mm. Jaký je důvod pro výuku? S tím, že když vypustíte plný lázeň, bude naplněna 50 mm kanalizace; normální odtok ze sprchy se nebude diskutovat.

• Plastové potrubí o průměru 90 mm se používá poměrně vzácně, především pro připojení záchodových mís. Ale naopak 110 mm je velmi žádoucí: tento průměr se používá k připojení toalety, kanalizačních stoupaček a střešních desek (vodorovné větve spojující stoupačky).
• 150 - 600 mm slouží jako výpust a pro přepravu odpadních vod mezi studny.
• Průměrný průměr 600 mm je typický pro kolektory, které sjednocují odtoky celé oblasti města.

Závěr

Doufáme, že náš materiál pomůže čtenáři vybrat optimální řešení pro instalaci komunikace ve svém domě nebo bytě.

Jako vždy video v tomto článku nabídne další informace. Úspěchy!
