Velikost plastových trubek pro odpadní vody: gost a skutečný

24-08-2018
Trubky

Jaké velikosti plastových kanalizačních trubek jsou stanoveny v současných regulačních dokumentech? Pro jaké účely se používají trubky různých velikostí? Který z plastů nabízených moderním trhem je vhodnější?

Zjistíme to.

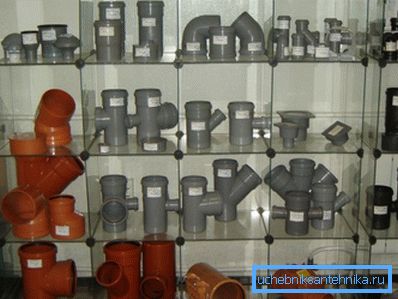

Plastová odpadní voda zcela vyměnila tradiční litinu z výloh.

Druhy plastů

Za prvé, co ve skutečnosti představují plastové potrubí pro kanalizaci.

Seznam je malý:

  • Nezměněný polyvinylchlorid (NPVH, častěji - jen PVC) - nepochybně lídrem z hlediska výroby;
  • O něco méně lze nalézt při prodeji odpadních vod z polypropylenu;
  • Polyetylén je outsider: ne každý obchod vám to nabídne.

Jaká je cena těchto materiálů? Vezměme jako vzorek velmi běžící trubku o délce 2 metry a o průměru 110 mm.

Materiál Náklady na
Polypropylen 270 rublů
PVC 250 rublů
Polyethylen 320 rublů

Nuance: srovnání není zcela správné. Různé trubky se liší tloušťkou stěny, což ovlivňuje výrobní náklady.

Jaký je praktický rozdíl mezi různými plasty?

Který z nich mám zvolit při instalaci odpadních vod vlastními rukama?

  • Polypropylen je odolnější vůči opotřebení, tvrdší a při stejné tloušťce stěny má větší tuhost kroužku než konkurenční řešení.
  • Polyetylén je pružnější a dokonale tlumí akustické vibrace. Přerušení takového potrubí je téměř nemožné; ohyby jsou při instalaci přípustné, destruktivní pro jiné plasty. Nevýhodou je nižší odolnost vůči vysokým teplotám.

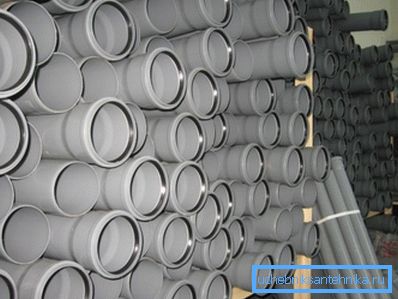

Víte, jak vypadá PVC a polypropylén? Nic.

Regulační dokumenty

Nyní uvidíme, jaké délky a průměry plastových trubek z odpadních vod jsou stanoveny v současných regulačních dokumentech.

GOST 22689.2-89

Tento GOST vyrábí polyetylénové trubky a armatury.

My, samozřejmě, máme zájem především o velikost.

  • Trubky jsou k dispozici v rovných délkách 8, 6, 5,5, 3 a 2 metry.
  • Tloušťka stěny se pohybuje od 2 do 5,2 milimetrů.
  • Tabulka průměrů plastových kanalizačních potrubí, úpěnlivě, nehrozí bohatým výběrem. V seznamu jsou čtyři velikosti: 40, 50, 90 a 110 milimetrů.

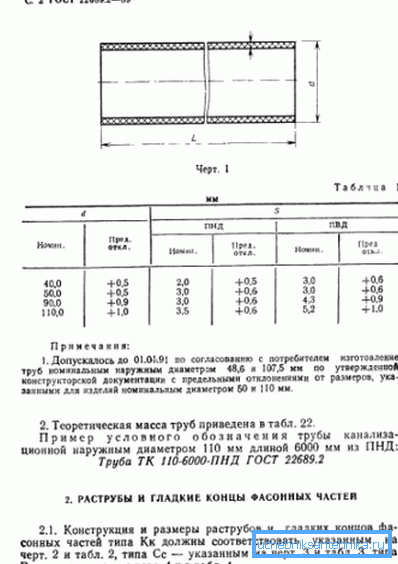

Stránka GOST se seznamem velikostí.

TU 4926-002-88742502-00

Výrobky z polypropylenu nejsou vyráběny podle GOST, ale podle specifikací. Co říkají současné TU?

Seznam možných délek přímých segmentů se nám bude zdát známý: 8, 6, 5,5, 3 a 2 metry.

Nicméně: v koordinaci se zákazníkem je možné vyrobit trubky jiné délky. Minimální a maximální hodnoty nejsou omezeny, ale zdravý rozum diktuje, že je extrémně nepohodlné přenášet úseky o délce přesahující 12 metrů jakoukoliv existující dopravou.

Průměry plastových kanalizačních trubek a tloušťka jejich stěn mohou mít následující hodnoty:

Průměr, mm Tloušťka stěny mm
50 3.0
110 3.5
150 5.4

PVC

U PVC je situace komická.

Jako regulační dokument upravující výrobu prodejci uvádějí:

  1. GOST 1898-2001, žádné známky, které nebyly volně dostupné. Ne, autor netvrdí, že tento standard neexistuje; ale ani jeden certifikát shody na internetových stránkách výrobců a prodejců.
  2. GOST R 51613-2000 týkající se tlakových trubek. Samozřejmě nic nebrání použití tlakového potrubí s propojením pro volně odváděné splašky; Výrobky vyrobené podle této normy budou samozřejmě dražší: větší pevnost znamená větší tloušťku stěny.

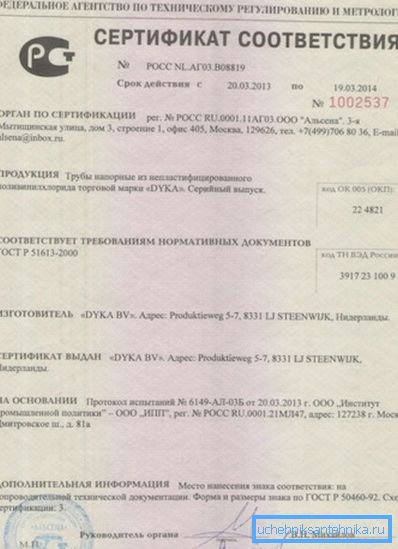

Osvědčení o shodě.
  1. Kromě toho konstrukční normy VSN 48-96 poskytují rozměry plastových odpadních trubek pro vnitřní inženýrské sítě obytných a veřejných budov.. Naštěstí alespoň v tomto dokumentu jsou zmíněny skutečné zvlněné netěsné potrubí z NPVH.

Podívejme se na dokumenty.

GOST R 51613-2000

  • Trubky jsou vyráběny v přímých délkách od 4 do 12 metrů s násobností 0,25 m (4,0, 4,25, 4,50 a tak dále).
  • Tloušťka stěny se pohybuje od 1,5 do 23,2 mm.
  • Průměr může mít hodnoty od 10 do 315 mm. Zobrazují se hodnoty 50, 90, 110, 150 a 200 mm, což znamená, že potrubí je kompatibilní s potrubím pro volně odváděné splašky.

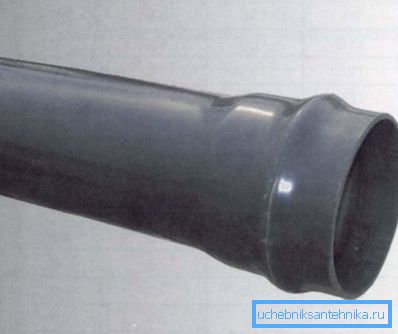

PVC trubka s tlakovým hrdlem.

BCH 48-96

Při studiu tohoto dokumentu čekáme na další překvapení. Obsahuje mimo jiné také příručku pro nákup, která doporučuje výrobky velmi specifického výrobce - OAO NPO Plastic. Seznam velikostí nepopisuje požadavky na vyrobené produkty, ale. rozsah položek, které mají být zakoupeny.

No a ten chléb.

Tyto informace poskytujeme v plném rozsahu bez účtů:

  • Délky trubek a trysek jsou 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 a 5240 mm Soudě podle velikosti, mluvíme o objednávání několika velmi specifických projektů domů.
  • Použitý průměr plastových trubek pro odpadní vody je poměrně tradiční pro vnitřní sítě - 50, 90 a 110 milimetrů.

Mezitím ve skutečném světě

Drahý čtenář, jste zmatený? Dovolte mi osvobodit vás od zajetí iluzí a seznámit se se skutečným sortimentem společností, které se specializují na výrobu odpadních vod.

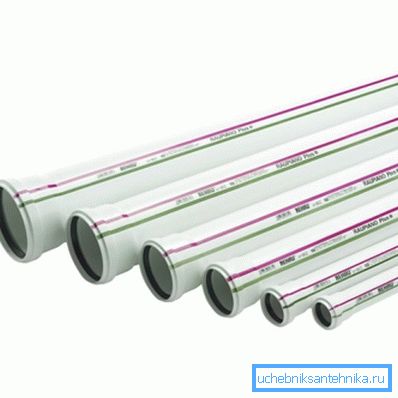

Skutečný rozsah trhu je mnohem širší než normy.

Zde je sortiment výrobků vyráběných společností AquaMaster Group z neplastovaného polyvinylchloridu.

Průměr, mm Tloušťka stěny mm
Plíce Průměrný Těžké
110 - - 3.2
160 3.2 4.0 4.7
200 3.9 4.9 5.9
250 4.9 6.2 7.3
315 6.2 7.7 9.2
400 7.9 9.8 11.7
500 9.8 12.3 14.6

Ale seznam průměrů polyetylénových trubek Korsis Plus, používaných při výstavbě kanalizace:

  • 1200,
  • 1400
  • 1600,
  • 2000,
  • 2200,
  • 2600 mm.

Je zajímavé, že struktura těchto trubek je velmi odlišná od obvyklých u nás. Stačí, když říkáme, že jsou dvouvrstvé, s vlnitými vnějšími a hladkými vnitřními vrstvami.

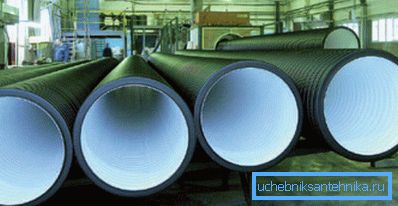

Produkty společnosti Korsis.

Oblasti použití

Nakonec zjistíme, kde se používají kanály různých průměrů.

Průměr 50 mm použitý k připojení všech sanitárních zařízení, s výjimkou toalety. Navíc, v domě některých projektů, tento průměr montované kuchyňské kanalizační trubky.

90 mm se používají při připojení některých typů toaletních mís (především - pod omítku).

110 mm - nejpoužívanější standardní velikost: od propojení toaletní mísy s pokládkou stoupaček a dokonce i bednění, které spojují několik stoupaček.

150 - 200 mm při ukládání výpustí do studny v bytových domech.

250 - 600 mm - potrubí propojující studny odpadní vody.

600 a výše - kolektory, které sbírají odpadní vody z celých oblastí.

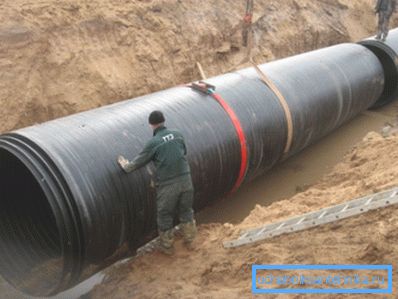

Těsnící kolektor. Fotografie vám umožní odhadnout velikost jeho fragmentů.

Závěr

Doufáme, že náš pohled na temné tajemství stávajících regulačních dokumentů a jejich komplexní vztah k reálné produkci budou pro čtenáře užitečné. Jako obvykle se v tomto článku nacházejí další informace.

Úspěchy!
