Ustavení potrubí: metody a materiály pro dálnice a místní

Jaké metody jsou kladeny potrubí pro zásobování vodou? Jaká je polypropylenová trubka položená při dodávce horké vody do chaty? Jak jsou hlavní vodovody pod zaneprázdněnými dálnicemi a základy budov? V článku se budeme snažit seznámit čtenáře s některými aspekty výkonu těchto prací.

Soukromý dům

Začneme s informacemi, které mají praktickou hodnotu pro majitele chalup. Jaký je vstup vody a jak se to vejde do země?

Materiál

Typicky se do chaty vkládá pouze studená voda. Teplá voda a topení jsou organizovány samostatně; plyn, elektřina, palivové dříví, uhlí, pelety (lisované pelety z pilin) ​​atd. lze použít jako zdroje tepla.

V tomto případě je nejúčinnější použití polyetylénových trubek.

Proč

• Polyetylén je extrémně odolný. Životnost potrubí se odhaduje na nejméně 50 let.
• Je odolný vůči korozi (jako všechny ostatní polymery).

Navíc: polyethylen je extrémně odolný vůči agresivním médiím. Z tohoto plastu, spolu se sklem, se vyrábí nádobí, ve kterých jsou dodávány koncentrované kyseliny a alkálie.

• Polyethylen - dielektrikum. Pokud ano, nemusíte se bát strašidelných proudů a výskytu elektrochemických procesů, které poškozují ventily.
• Jeho povrch není zarostlý vápennými usazeninami., který rozlišuje materiál od všech ocelových trubek.

• Ve prospěch polyetylénových trubek říká jejich cena.: při stejném průchodu je to 1,5-2krát nižší než u pozinkované oceli.
• Nakonec polyethylen uchovává svou elasticitu při nízkých teplotách.. Z praktického hlediska to znamená, že i když voda zmrzne, trubka nebude přetržena tlakem ledu: plášť se jen trochu roztáhne a při rozmrazování se vrátí do původních rozměrů.

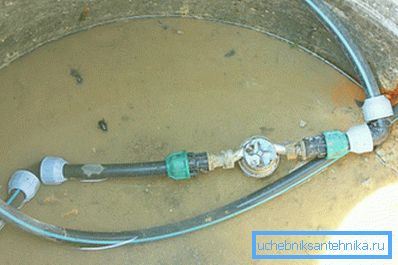

Vstup ze sestavy vodoměru v jímce je položen jednodílným potrubím: o průměru až 180 mm je dodáván ve svitcích a cívkách. Kabeláž v domě může být samozřejmě provedena jinými materiály; jako adaptér namontovaný kompresní armaturou.

A co je lepší použít v případě, kdy je přívod teplé vody a vytápění zajištěn připojením na topné těleso?

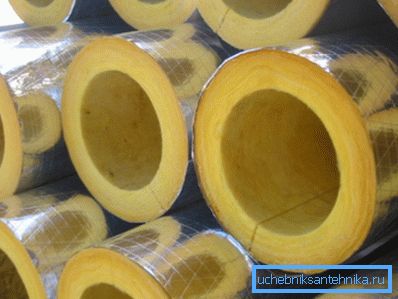

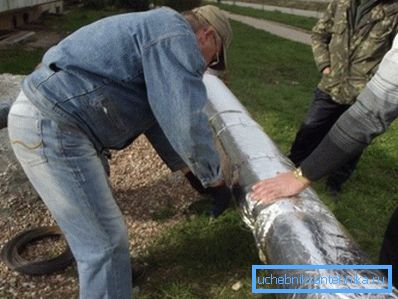

• Při položení vstupního potrubí se tradičně používají ocelové trubky. Spojky jsou upevněny svařováním nebo na závitech; tepelná izolace je vyrobena ze skleněné vlny se skleněným vláknem nebo galvanizovaným železným pláštěm.

• Je-li podzemní instalace vhodnější použít vyztužené polypropylenové trubky.. Je zesílena - protože mají vyšší pevnost v tahu a při zahřátí mají nižší tažnost. Pro připojení přímých délek se používá svařování s nízkou teplotou. Hliníková výztuž vyžaduje předběžné odizolování v oblasti svařování.

Nuance: Pokud se polyetylenová trubka při pokládce může ohýbat s poloměrem nejméně pěti průměrů, otáčky polypropylenových pouzder se provádějí pouze pomocí kování.

Umístění do země

V jaké hloubce kladou vodní trubky, když položí vstup do země?

Chcete-li odpovědět na tuto otázku, obracíme se na regulační dokumenty.

1. Podle SNiP 2.04.02-84 by hloubka pokládky vodovodních potrubí s počítáním do spodního povrchu měla být o půl metru větší než maximální hloubka proniknutí do půdy nulovou teplotou (hloubka mrazu).
2. Kodex pravidel pro společný podnik 40-102-2000 je doplněk: tato hloubka může být snížena použitím nehygroskopické tepelné izolace.

Pro pohodlí čtenáře uvádíme hodnoty hloubky zamrznutí pro některé oblasti postsovětského prostoru.

Proč jsou vodní trubky položeny ve velkých hloubkách? Všechno je zřejmé: při absenci čerpání vody při okolní teplotě pod nulou budou prostě zmrznout. Zároveň hluboké pokládání řeší problém deformace potrubí při pohybu po povrchu motorového vozidla.

Poznámka: Izolace přívodu vody nezaručuje jeho ochranu proti zamrznutí. Zmrazuje pouze pomaleji. Radikálně se problém rozmrazování při pokládce trubek v mělké hloubce řeší pouze topným kabelem uloženým společně s izolačním pláštěm.

Dálnice

Jak jsou vodovodní sítě položeny?

Materiály

Až do nedávné doby, při pokládce Intracity systémy zásobování vodou masivně používané:

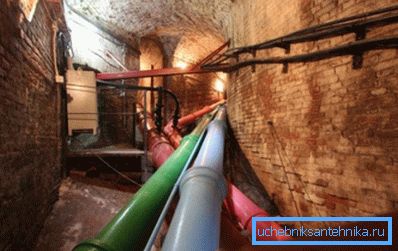

1. Litinové trouby se zvlněným těsněním s kabolem (impregnované asfaltovým organickým vláknem) a roztaveným olovem. Odolnost proti korozi proti litinám umožňuje, aby v dnešní době zůstala v provozu řada starých a větších linií. Hlavním problémem materiálu je jeho křehkost: pohyb půdy vede k nehodám.

1. Černá ocel Jeho použití je jednou z šílenství spojené s pokusy o úsporu peněz; Životnost ocelového vodovodního systému před první nehodou způsobenou jeho korozí nebyla delší než 10-15 let.

Kromě toho: vzhledem k nánosům rezu a vápna, světlo potrubí během této doby bylo sníženo na 25-40 procent původu. Hádej, jak to ovlivnilo tlak vody?

Naštěstí pokrok nezastaví a nyní se rozšířily další zvědavé řešení.

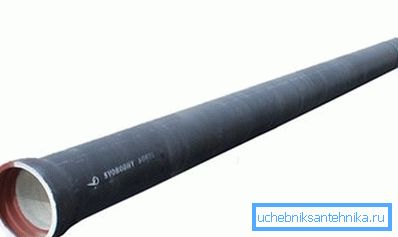

1. Trubky z VChSHG (nodulární litina s nodulovým grafitem) mají odolnost proti korozi litiny a tažnost nízkouhlíkové oceli. Těsnost spojů zásuvky zajišťují gumové o-kroužky.


2. Tlakové trubky z polyvinylchloridu jsou spojeny pomocí zásuvek a potrubí pomocí stejných pryžových O-kroužků nebo lepených spojů.

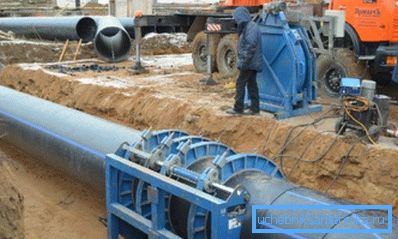

3. Konečně jsou polyetylénové hlavní trubky spojeny nízkoteplotním tupým svařováním: konce přilehlých trubek jsou roztaveny elektrickým ohřívačem a tlačeny proti sobě. Vyrovnání a upnutí s velkým průměrem kmene se provádí pomocí mechanických nebo (s průřezem více než 250 mm) hydraulických zařízení.

Umístění do země

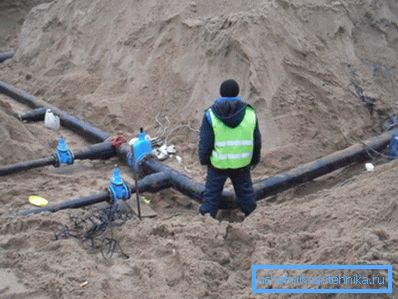

Pokud mohou být ropovody a plynovody a ohřívací vedení položeny nad úroveň země a přímo na jejich povrchu, pak jsou hlavní podzemní vody, jak je popsáno výše, zakopány v zemi.

Tradiční styling je jasný a známý:

1. Výkop vykopá podél budoucí dálnice;

1. Trubička svařená nebo spojená jiným způsobem je položena v zákopu na pískovém polštáři a pokrytá půdou.

Pod silnicemi s těžkou dopravou se potrubí často umístí do železobetonového žlabu, který jim neumožňuje poškození, když je povrch pod značným tlakem.

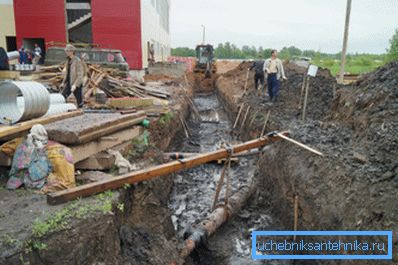

Je zřejmé, že to není nejpraktičtější: obrovské množství výkopových prací a potřeba omezit pohyb dopravy sotva potěší pracovníka a občany.

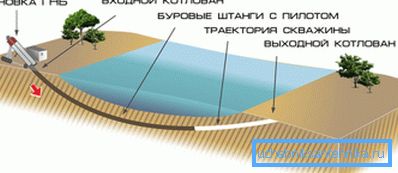

V roce 1971 se začala nová éra výstavby městských podzemních potrubí: Martin Cherrington (USA) jako první zkoušel pokládku potrubí pomocí metody HDD (horizontální směrové vrty). Podstata metody je zřejmé z jejího jména: trubka se nevejde do příkopu, ale prochází pod povrchem bez narušení horních vrstev půdy.

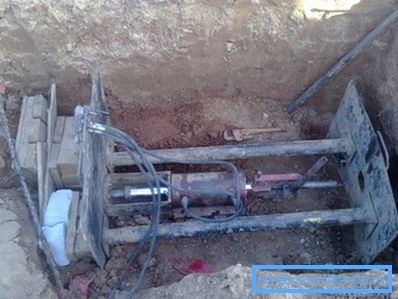

V současné době se bezvýkopové pokládání trubek provádí několika způsoby:

SNiP 3.05.04-85

Jak se řídit při stavbě vodovodního systému s vlastními rukama? Základní pokyny pro návrh a potrubí jsou obsaženy v SNiP 3.05.04-85 Externí sítě a vodovody a kanalizace. Uvádíme některé požadavky tohoto dokumentu.

Tak jak by měl být potrubí položen podle SNiP?

• U hrdlových spojů s pryžovými těsněními by rohový úhel na každém kloubu neměl přesáhnout 2 stupně pro průměry do 600 mm a 1 stupeň pro průměry od 600 mm.
• Odchylky od konstrukční osy potrubí by neměly přesáhnout 100 mm.
• Gumové těsnění na zásuvkových spojích nelze použít primorozhennymi.

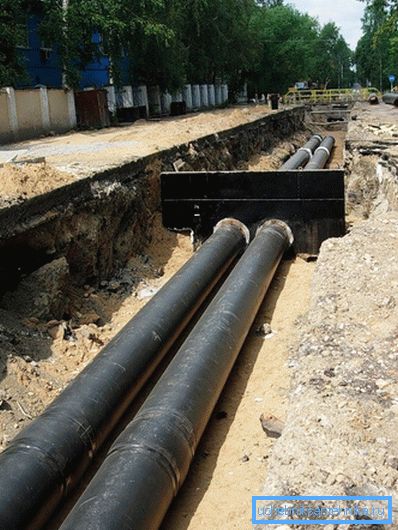

• Ocelové a železobetonové potrubí jsou chráněny před korozí.


• Svařování mezi ostatními polymerními trubkami (zejména HDPE a LDPE) není povoleno.
• Svařování ocelových trubek může být prováděno při teplotě nejméně -50 stupňů, polyethylenu - nejméně -10 stupňů.

Závěr

Doufáme, že jsme byli schopni uspokojit zvědavost čtenáře v oblasti metod kladení vodovodních potrubí a materiálů používaných k tomuto účelu. Jako obvykle se v tomto článku nacházejí další informace. Úspěchy!
