Typy kanalizačních potrubí a přípojek - stručný přehled

Při instalaci kanalizace musí být topení a instalatérské práce řešeny potrubí z různých materiálů. Aby bylo možné všechny práce vykonávat správně, musíte znát vlastnosti spojení trubek a jejich hlavních typů.

Klasifikace potrubí

V této otázce to vše závisí na tom, jaké kritéria se klasifikace provádí. Například podle pracovních podmínek lze rozlišit tlakové a netlakové systémy.

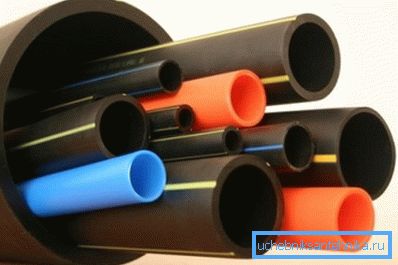

Je však rozumnější poskytnout klasifikaci podle materiálu, tyto typy trubek se liší:

• Plastové, PVC se obvykle používá k čištění odpadních vod a polypropylen (PP) se používá k instalaci topných systémů. Podrobné informace o tom, jak připojit plastové potrubí pro kanalizaci, jsou popsány níže.

• Kovové. Ocelové potrubí je oblíbené při instalaci klempířství, z litiny se používají kanalizační systémy, jsou zde také měděné a mosazné trubky;

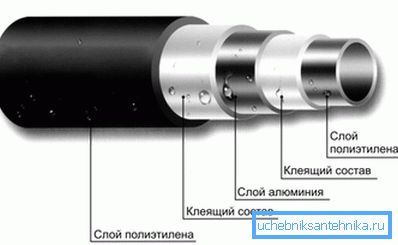

• Kovový plast - mezi vrstvami plastu je hliníková vrstva;

• Azbestový cement, pro odpadní vody prakticky nepoužívá;
• Skleněná vlákna.

Metody dokování potrubí

Můžete zvýraznit několik základních metod, které se používají při instalaci potrubí:

• zvonovité připojení kanalizačních potrubí, nejčastěji se provádí touto metodou;
• svařená - má maximální pevnost a těsnost ve srovnání s ostatními;
• jsou použity závitové šroubení;
• příruba;
• pomocí lisovacích tvarovek;
• používejte svorky.

Zvonková svítidla

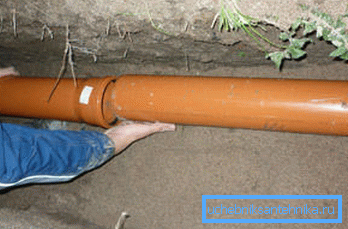

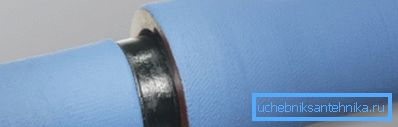

Stručně řečeno, tato metoda může být popsána následovně: konec jedné trubky je vložen do roztažnosti na konci jiného úseku potrubí, navíc je spojení utěsněno těsnícím materiálem. V zásuvce je těsnicí kroužek, který je deformován a zaručuje těsnost spoje.

Připojení plastových kanalizačních trubek se téměř vždy provádí tímto způsobem. Kanalizace v domě funguje v režimu volného toku, takže je dostatečné připojení zásuvky.

Samostatně je třeba zmínit polypropylenové potrubí (i když se zpravidla nepoužívá k instalaci odpadních vod), zde se používá i spojka, ale před tím je materiál ohříván.

Díky vysoké teplotě změkčuje polypropylen a spoj je zcela utěsněn. Díky tomu může odolávat vysokým teplotám chladiva a tlaku v systému.

Složené plasty a litiny

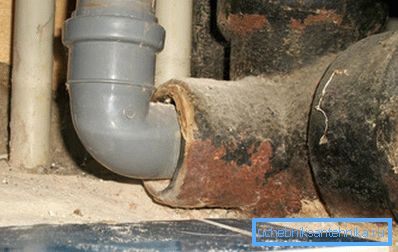

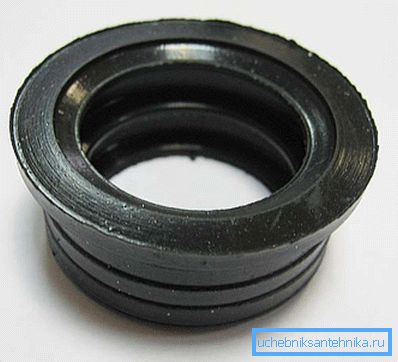

Lidé se potýkají s otázkou, jak spojit litinovou odpadní trubku s plastovou, když musí změnit část starého litinového zkaženého kanalizačního systému. Používá také vzplanutí a hlavním rysem je, že je nutné použít gumovou manžetu k utěsnění kloubu.

Po vyčištění zvonu z pozůstatků plniva a těsnění jsou jeho stěny pokryty těsnícím materiálem, potom je do něj vložen pryžový kroužek a teprve pak konec plastové trubky. V této souvislosti lze litinovou kanalizační trubku s plastovou konstrukcí považovat za kompletní.

Dávejte pozor! Před vložením plastu do manžety je žádoucí použít hygienické mazivo. V opačném případě můžete gumu poškodit.

Vlastní dokovací trubky

Není-li problém s připojením kanalizačních trubek z PVC, v případě připojení litinového potrubí se poněkud změní postup činností.

Hlavním rozdílem je utěsnění kloubu:

• mezera kolem 30% hloubky je ucpaná dechovou želé nebo jutou;
• zbývající část mezery je vyplněna těsnicím roztokem (sírová nebo cementová malta). Je povoleno používat olovo k nalévání.

Dávejte pozor! V dnešní době byl dlouhý proces zakrývání světlíku a jeho nalévání nahrazen speciálními těsnicími kroužky. Jejich použití činí z litinové kanalizace odolnější vůči deformaci.

Pokud lze spojení plastové a litinové kanalizační trubky snadno odpojit, použití litinového potrubí znamená jednodílné připojení.

Svařený spoj

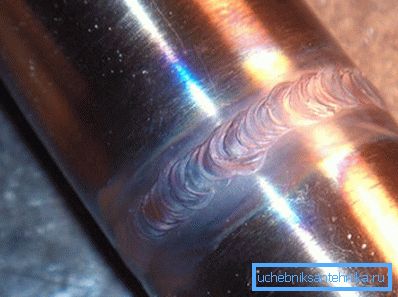

Tato metoda má vysokou pevnost spojů, ale zároveň vyžaduje určité dovednosti v oblasti svařování kovů. Kromě toho je jednodílný spoj extrémně nevýhodný, pokud jde o jeho provoz. Navíc v oblasti svarového kovu je náchylnější k korozi.

Proto se svařování používá jen zřídka, zejména pro instalaci systémů pracujících v tlakovém režimu. To znamená, že v případě, kdy na prvním místě přichází síla (instalace, topení, je také nalezena ve starých kanalizačních systémech).

Dávejte pozor! Svařovaný spoj nelze použít, pokud má potrubí ochranný povlak, například pozinkovaný. Při působení ochranné vrstvy s vysokou teplotou se právě vyhoří.

Šroubové připojení

Tento typ dokování se snadno dělá vlastním rukama, nemusíte mít zvláštní dovednosti.

Celá operace dokování 2 úseků se skládá ze dvou etap:

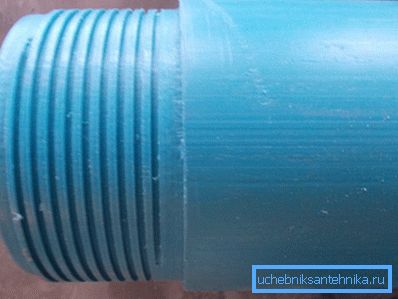

• Nejprve se na obou koncích potrubí odřízne vlákno. Kromě toho může být závit řezán nejen na kov, ale i na plastickém materiálu, hlavní skutečností je, že tloušťka stěny vám to umožňuje;

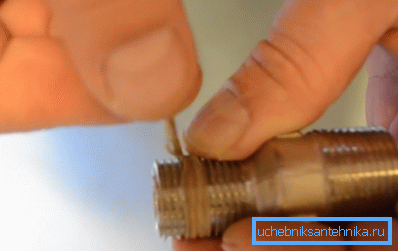

• Poté je pomocí kování s vnitřním závitem na obou koncích ukotveno. Aby se zabránilo prosakování vody kloubem, můžete použít lněné vinutí.

Hlavní výhodou této metody je snadná údržba systému. Pokud je kloub ucpaný, vždy můžete rozdělit a vyčistit podezřelou část.

Dávejte pozor! Jediným omezením při řezání závitů je tloušťka kovu. Pokud je použito tenkostěnné potrubí, je závitové připojení zakázáno.

Použijte příruby

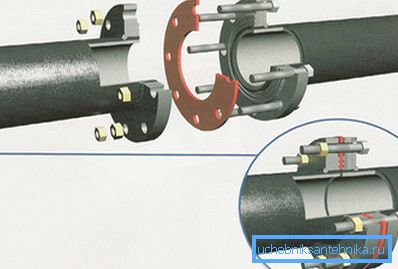

Chcete-li tuto metodu ukotvit, budete potřebovat 2 příruby (hrubé kovové kotouče), šrouby a gumové těsnění. Příruby jsou umístěny na koncích potrubí, mezi nimi je pryžové těsnění.

Šrouby jsou zasunuty do otvorů podél obvodu přírub a utaženy maticemi, díky nimž je dosaženo těsnosti spoje. Cena takového kloubu je nízká a schopnost rychle odpojit kloub, je-li to nutné, je velmi populární.

Příruby lze svařovat přímo na konec průřezu potrubí. Zbytek technologie se nemění.

Použití lisovacích tvarovek

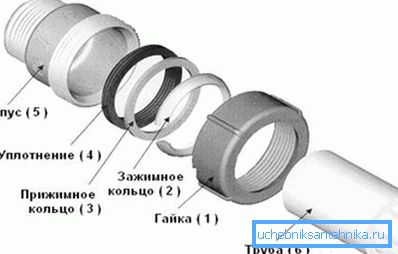

Jeden z nejuniverzálnějších způsobů, jak se potok potopit. Umožňuje připojení dvou částí bez svařování, závitování nebo lepení. Pro tento účel se používá speciální kování, sestávající ze středové části se závitem ze dvou stran, upínacích kroužků těsnění a matice.

Pokyny pro zařízení rozhraní vypadají takto:

• Matice, upínací a upínací kroužky a těsnící kroužek jsou umístěny na obou koncích potrubí (přesně v tomto pořadí);

• konce sekcí jsou vloženy do armatury, matice je zašroubována. Díky deformaci kaučuku zajišťuje těsnost spoje.

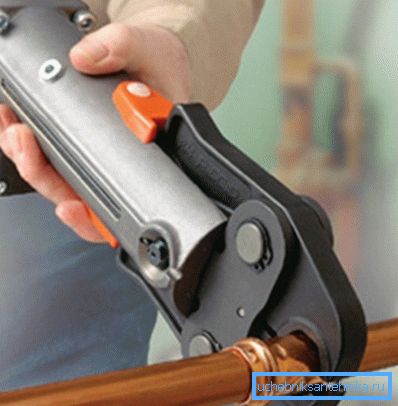

V případech, kdy je nutné spojit úseky tenkostěnného potrubí, se používá lisovací operace. Zvláštní lisovací kleště přitlačují dokovací oblast, kovové stěny se deformují a zajišťují spolehlivé spojení.

Použití svorek hadic

Ve speciálních obchodech najdete opravné svorky - kovové válce s gumovou vložkou, napětí je tvořeno šrouby. Tyto svorky mohou být použity při instalaci potrubí, nejdůležitější však není spojit profily mezi sebou a jejich tepelnou deformací může dojít k úniku.

Vzhledem k povaze kanalizačního systému poskytuje přijatelnou úroveň pevnosti spojů.

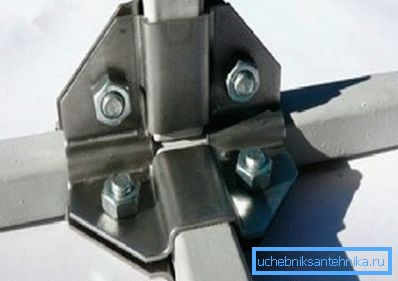

Svěrky jsou téměř jedinou cestou ven, když potřebujete rychle připojit profilové potrubí, například čtvercové části. Svařování bude trvat příliš dlouho a prostě neexistují žádné jiné způsoby, jak docílit.

Shrnutí

V rámci jednoho článku je obtížné zvážit jemnost zařízení všech typů potrubních spojů. Předkládané metody lze nicméně použít k instalaci kanalizačních systémů, topení a instalatérství. V souladu s technologií budou klouby uzavřeny a budou trvat déle než deset let.

Video v tomto článku ukazuje příklad připojení potrubí různých průměrů.
