Trubky pro vytápění: přehled tří možností pro uspořádání

Pro vybudování systému ohřevu vody potřebujete výkonný topný kotel a vysoce kvalitní radiátory. Ale neméně důležité jsou potrubí pro vytápění, které slouží k přepravě chladicí kapaliny a spojují všechny potřebné prvky do jediné sítě.

Pokyny pro výběr nejvhodnějších součástí jsou uvedeny níže.

Požadavky

Předtím, než zodpovíme otázku, které potrubí je třeba použít pro vytápění, je nutné určit nejdůležitější technické vlastnosti součástí, které je třeba věnovat při nákupu.

Potrubí a armatury používané k ohřevu vody musí splňovat následující požadavky:

Dávejte pozor! Výše uvedené nejsou všechna kritéria pro výběr trubek. Zejména nezapomeňte zvolit správnou velikost dílů (jinak by se trysky akumulátoru a kotle jednoduše nedotýkaly potrubí). Významný dopad na kupní cenu a výrobce.

Například české výrobky Ecoplast mají vynikající vlastnosti a velmi přijatelné náklady. No a poslední - jednoduchost instalace rukou. Ocelové trubky, ačkoli trvanlivé, ale flexibilní části polymeru jsou mnohem snadnější procházet místností a dokovat se navzájem.

Abyste mohli jednodušeji rozhodnout, které trubky jsou potřebné pro topný systém, zvážíme některé možnosti podrobněji.

Odrůdy produktů

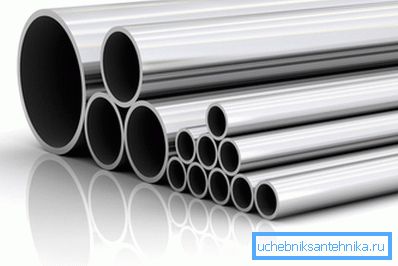

Možnost 1. Z oceli

Trubky z obyčejné uhlíkové oceli jsou používány pro výrobu potrubí a topných systémů po velmi dlouhou dobu.

To je způsobeno dvěma funkcemi:

• nejvyšší pevnost - části odolávají vnitřnímu tlaku vody přesahujícímu 20 atmosfér a neklesají z vnějších a vnitřních fyzikálních efektů, včetně šoku;
• vynikající tepelná odolnost - potrubí si udrží svou celistvost i v případě, že je na nich nalita voda s teplotou vyšší než 150 stupňů Celsia.

Dávejte pozor! Tyto údaje jsou pouze orientační. Pokud instalujete ocelové trubky do topného systému, neznamená to, že inženýrská síť bude odolávat takovým nákladům. Slabým spojem mohou být trysky, kohoutky, čerpadla, filtry atd.

Na druhé straně je používání těchto částí postupně opuštěno, protože spolu s výhodami má ocel několik poměrně významných nevýhod:

1. Citlivost vůči korozi. V závislosti na průměru a tloušťce stěn mohou ocelové trubky v topných systémech trvat od 10 do 20 let, po které se stanou nepoužitelnými. A mluvíme o tvorbě rezu uvnitř potrubí i venku.

Tip! K ochraně vnějších částí klimatické sítě před negativním dopadem prostředí pomůže banální nátěr a ochranný smalt. Pokrytí potrubí z času na čas s nátěrem, výrazně prodloužíte jejich život.

1. Snížení vnitřního průřezu. Ocelové trubky jsou během provozu ucpané minerálními ložisky, částicemi rzi a dalšími prvky. V průběhu času jejich kapacita klesá, což negativně ovlivňuje fungování klimatického systému.

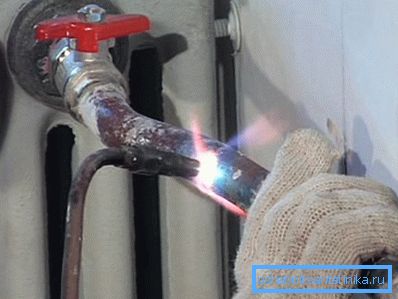

2. Problém instalace. Během instalace je nutné použít speciální zařízení pro ohýbání a spojování dílů, jakož i určité schopnosti a schopnosti pracovat s plynovým hořákem.

Dalším bodem je neestetický vzhled. Ocelové stoupačky neumožňují skryté pokládání ve stěnách a podlaze, takže budou vždy viditelné. Chcete-li jim dát estetický vzhled, použijte různé otvory a podložky na topné trubce.

Nejoblíbenějším a nejúčinnějším způsobem je instalace dálnic do krabic ze sádrokartonu. Tato metoda dokonale skryje všechny neestetické prvky, i když je vzdálenost mezi topnými trubkami dostatečně velká.

Dávejte pozor! Kromě oceli jsou k ohřevu také litinové trubky. Jsou však častěji používány spíše v systémech páry než ve vodních vytápěcích systémech, stejně jako v návrhu výměníků tepla v průmyslových zařízeních.

Možnost 2. Nerezová ocel

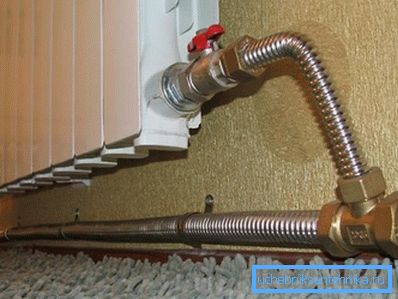

Nevýhody ocelových částí, které byly zmíněny v předchozí části, postrádají nerezovou trubku pro vytápění. A hovoříme nejen o jiném složení materiálu, ale o zcela odlišném designu.

Zde jsou jen některé z prvků moderní trubky z nerezové oceli používané pro montáž klimatických systémů:

• s tloušťkou stěny 0,5 mm, jsou dokonale ohnuty ručně a zachovávají průměr vnitřního průřezu v ohybu, čímž se zabrání záhybům;
• spojený s kování s silně silikonovými těsněními;
• udržujte vnitřní tlak nosiče tepla vyšší než 15 atmosfér při teplotě do + 150 stupňů Celsia.

Tyto části mají pouze jednu, ale významnou nevýhodu - nerezové trubky jsou poměrně drahé. Proto nejrozšířenější instalace klimatických systémů dostala plast, s mnoha výhodami za velmi přijatelné ceny.

Možnost 3. Z polymerů

Trh s plastovými trubkami, který lze použít pro uspořádání topných sítí, je značně rozmanitý.

Následující odrůdy jsou populární:

1. Kovový plast. Tyto trubky byly široce používány v soukromé výstavbě na konci 20. století, ale jejich popularita se výrazně snížila. Skutečnost spočívá v tom, že ačkoliv samotné potrubí, zesílené fólií, jsou dostatečně silné, těsnost a životnost kompresních armatur, které se používají k vzájemnému spojení dílů, je velmi žádoucí.

Lisovací armatury pomáhají vyhnout se problémům, ale pro práci s nimi je potřeba speciální nástroje a dovednosti.

Co se týče technických vlastností kovových trubek, jedná se o:

• maximální tlak - od 12 do 15 atmosfér;
• teplota chladicí kapaliny - až 95 stupňů Celsia.

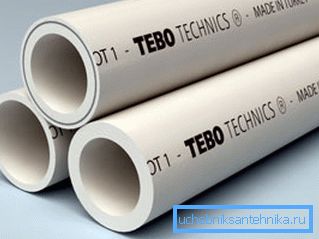

1. Polypropylen. Trubky z tohoto typu plastu se používají mnohem častěji. Rozdíl se zvyšuje trvanlivostí, ale nemají rádi příliš vysokou teplotu nosiče tepla.

Stejná zmíněná ekoplastika může přepravovat kapalinu pod tlakem až do 20 atmosfér, avšak pokud teplota vody stoupne na 95 stupňů, tato hodnota okamžitě klesne na 6.

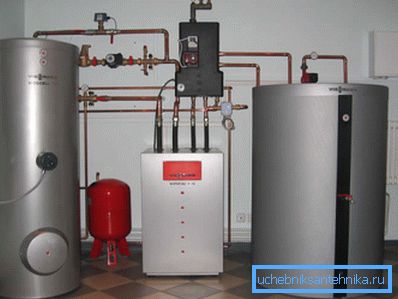

Polypropylen je ideální pro instalaci do samostatných systémů s plynovými a elektrickými kotly. Instalace v městských apartmánech s centralizovaným proudem chladiva je však lepší odmítnout, protože vodní kladivo může snadno zničit klimatickou síť.

Tip! Pro vytápění je lepší použít vyztužený polypropylen. Nejenže je odolnější, ale má také nižší koeficient tepelné roztažnosti. Je možné instalovat dostatečně dlouhé úseky potrubí bez použití kompenzačních smyček nebo ohybů.

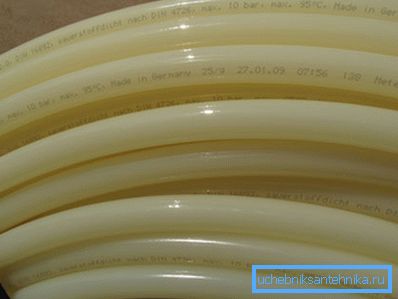

1. Zesítěný polyethylen. Hlavní kvalitou těchto trubek je flexibilita. Udržujte tlak na 10 atmosfér při teplotě 80 stupňů.

Ideální pro samostatné radiální zapojení. Také široce používaný v uspořádání systémů podlahového vytápění.

Prodává se ve formě zátok, takže můžete položit segmenty libovolné délky. Mohou být zatepleny v potěru, ale musí být zajištěno, že se neaplikuje ani jedno montážní spojení s betonem, jinak budete muset demontovat potěr v případě úniku.

Typy kabeláže

Jakékoliv potrubí pro vytápění a vodu si vyberete, měli byste je správně nainstalovat. Práce by měla být provedena tak, aby byla zajištěna rovnoměrná distribuce chladiva na všech radiátorech a dalších prvcích systému.

Existuje několik běžných možností:

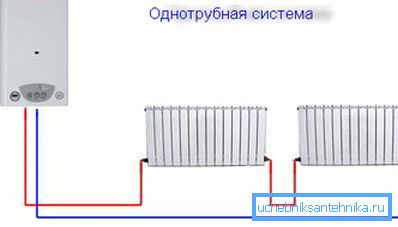

1. Ohřev v jedné trubce. Tento typ kabeláže byl dříve použit při stavbě bytových domů. Další jméno je Leningrad. Jedná se o prstenek trubek, položených podél obvodu domu, do kterých jsou radiátory ukotveny paralelně nebo postupně.

Jedná se o nejjednodušší schéma vyžadující minimální počet potrubí a tvarovek.

Nevýhody tohoto řešení jsou zřejmé:

• neschopnost regulace teploty v jednotlivých místnostech s termostaty;
• pokud se chladič rozpadne nebo netěsní, nemůžete jej vyměnit ani opravit, aniž byste zastavili provoz celého klimatického systému a vypustili chladicí kapalinu;
• Radiátory, které jsou blíže k ohřívači, ohřívají víc než prvky namontované ve vzdálených místnostech, takže je nutné správně zvolit počet sekcí v topných zařízeních.

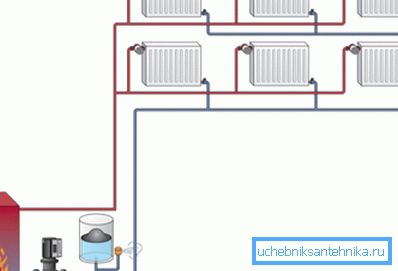

1. Rozložení dvojitého potrubí. V tomto případě jeden hlavní potrubí dodává chladicí kapalinu do radiátorů a druhý - zpětný průtok - dodává chlazenou kapalinu do topného kotle.

Přestože je metoda instalace dvou trubek dražší, její výhody vás nezklamou při výběru:

• všechny prvky topného systému jsou rovnoměrně vyhřívány;
• Pomocí automatických nebo ručních regulačních ventilů můžete zvýšit nebo snížit objem tekutiny proudící do baterie, čímž se změní teplota v prostorách;
• kdy dojde k úniku, je možné poškozenou oblast odříznout ventilem, aniž by došlo k zablokování proudu chladicího média jiným prvkům systému.

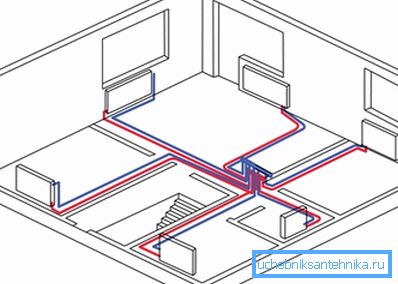

Dávejte pozor! Kromě výše uvedených možností je k dispozici třívrstvý topný systém, stejně jako čtyřotrubový a radiální. Jsou to docela exotické možnosti, které se používají v případech, kdy je nutné uspořádat několik topných okruhů s různou teplotou nosiče tepla (například pro radiátory a systémy podlahového vytápění).

Závěr

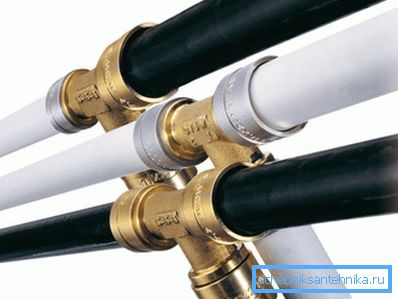

Trubky pro vytápění jsou nepochybně důležitým prvkem topného systému, protože trvanlivost a účinnost klimatické sítě závisí na jejich kvalitě, těsnosti a síle. Aby nedošlo k problémům po dobu 10-15 let provozu, kupují také kvalitní armatury, ventily a další součásti potřebné pro instalaci.

Další informace o návrhu inženýrských systémů v soukromém domě naleznete v tomto videu.
