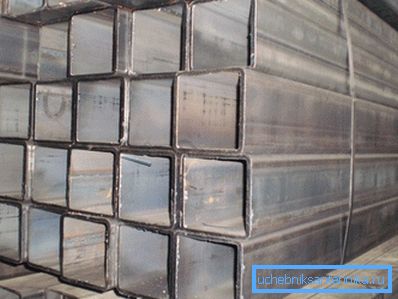

Trubky 160 až 160: podrobný přehled a rozsah

Profilové trubky se velmi liší od "kruhových protějšků". Obdélníkový, čtvercový nebo oválný tvar znemožňuje jejich použití například jako vodovodní nebo kanalizační potrubí, ale otevírá řadu dalších možností. Konkrétně ploché hrany umožňují jejich použití pro konstrukci rámů pro různé konstrukce.

Regulační požadavky na profilovou trubku

Dokonce i když bude potrubí využíváno pro obchodní účely a veškerá práce bude provedena ručně, nebude se to stát mimo seznámení s normami.

Můžete si vybrat několik takových dokumentů najednou, které se vztahují k charakteristikám, pravidlům označování, procesu výroby a ukládání čtvercového potrubí:

• GOST 8639-68 - dokument ukazuje rozsah na čtvereční potrubí, určuje pravidla označování a základní požadavky na geometrické rozměry;
• GOST 8639-82 - obsahuje stejné údaje s drobnými změnami;

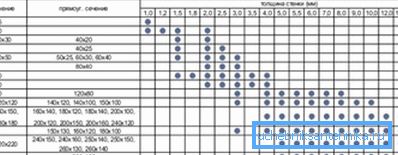

• GOST 30245-2003 - poslední regulační dokument, který kombinoval data nejen přes potrubí se čtvercem, ale také s obdélníkovou částí. Kromě toho se v produktovém mixu objevily některé nové velikosti, které nebyly v dokumentech předchozích let. Kromě geometrických charakteristik je hmotnost potrubí rovněž uvedena ve směsi produktů, například hmotnost tvarované trubky 160 x 160 x 6 je 28,29 kg / metr. m

Požadavky na geometrické vlastnosti

Profilové potrubí se často používají jako nosné konstrukce, proto hraje zvláště důležitou roli dodržování geometrie úseku po celé délce.

Proto jsou požadavky spíše drsné:

• úhel mezi stěnami potrubí musí být roven 90 °. Maximální chyba je 1,5?

Dávejte pozor! Pokud je průřez potrubí velmi odlišný od čtverce, bude horší odolat zkroucené deformaci. To může mít vliv na pevnost konstrukce jako celek.

• povolené zakřivení povrchu potrubí je délka 1 mm / 1 m, na základě tohoto omezení se vypočítá celková přípustná zakřivení po celé délce;
• přípustná torze se vypočte pomocí vzorce 2 mm + 0,5 mm • L, kde L je délka celé trubky;
• navíc je řízena kolmost řezu. To znamená, že délky na všech plochách by měly být stejné (odchylka délky je povolená až do +60 mm pro potrubí rozměrových a vícenásobných);

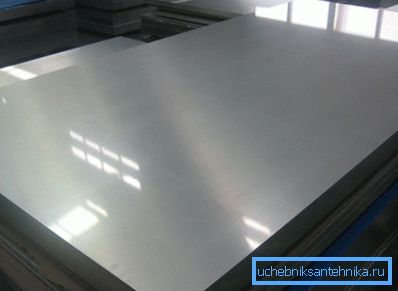

• tloušťka stěny musí odpovídat listu, ze kterého byla trubka vytvořena. Tento parametr silně ovlivňuje váhu, takže hmotnost potrubí 160x160x6 je 28,29 kg / bar. m, ale s nárůstem tloušťky pouhého 1 mm se tato hodnota zvyšuje již na 32,31 kg / bar. m

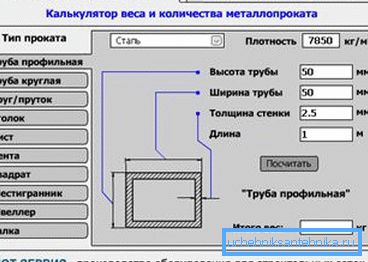

Dávejte pozor! Přesněji lze váhu potrubí určit pomocí speciálních online kalkulaček. Takže můžete vzít v úvahu nejen geometrii profilu, ale také materiál, ze kterého je potrubí vyrobeno.

Zvláštní pozornost je věnována poloměru zaokrouhlování. Standard uvádí, že poloměr zakřivení by neměl překročit dvojnásobek tloušťky kovu.

Samozřejmě, že v této otázce existuje určitá tolerance, rozsah přípustných hodnot poloměrů zakřivení závisí na tloušťce stěny:

• při tloušťce menší než 6,0 mm by měla být hodnota poloměru zakřivení v rozmezí od 1,6 do 2,4 tloušťky kovu;
• při tloušťce 6,0 až 10,0 mm by poloměr nesmí přesáhnout 2,0 až 3,0 tloušťky stěny;
• pokud tloušťka přesahuje 10 mm, pak může být hodnota poloměru v rozmezí 2,4-3,6 tloušťky kovu.

Pokud jde o výšku průřezu, pokud nepřesahuje 100 mm, tolerance je ± 0,8%. Pokud je velikost profilu větší než 100 mm, chyba by neměla překročit ± 1% (minimální hodnota ± 0,5 mm).

Technologické požadavky

Kromě přesného dodržování geometrických rozměrů musí profilová trubka splňovat několik dalších kritérií. Takové ukazatele jako kvalita řezu, umístění svaru a jeho pevnost jsou nutně kontrolovány.

Dávejte pozor! Pokud jde o kvalitu řezu, je zde vidět výskyt ostružin. Takže zákazník je nemusí vyčistit vlastním rukama, jsou odstraněni i ve výrobním závodě.

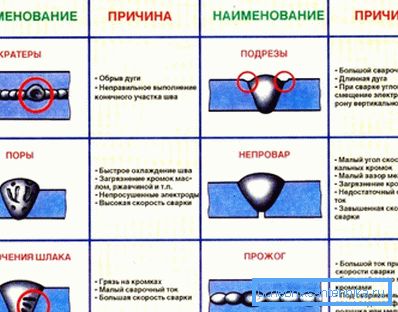

Zvláště pečlivě řízený svar, protože teoreticky je to nejnebezpečnější místo v potrubí. V případě nedokonalého svařování, nedodržení svařovací techniky, může trubka jednoduše spadnout pod zatížení.

Abyste tomu předešli, musíte dodržovat tato pravidla:

• Svazek by měl být umístěn mimo potrubí potrubí. Minimální vzdálenost je 4krát větší než tloušťka kovu;
• je přípustná nedostatečná penetrace (tj. místa, kde hrany švů nesplňují). Až 50 mm neúplného proniknutí je povoleno na 1 m délku, ale maximální délka jednoho takového úseku je omezena na 20 mm;

• pevnost v tahu švu by měla činit 95% pevnosti kovu, ze kterého je trubka vyrobena. Náklady na chybu mohou být příliš vysoké;
• takže svazek nezasahuje do instalace, z něj je odstraněna vrstva (pouze venku). Pokud tloušťka stěny nepřesahuje 4 mm, nesmí se švy zvedat nad kovem o více než 0,5 mm, o tloušťce větší než 4 mm, přípustná výška se zvýší na 1,0 mm.

Také ve fázi přijetí se provádí čistě vizuální kontrola kovového povrchu. Není žádoucí, aby kov měl hluboké patky, silnou vrstvu měřítka nebo rzi. Tyto jevy jsou povoleny, ale při čištění potrubí by neměly ovlivňovat tloušťku. Podrobnější pokyny týkající se kontroly jakosti jsou v samotném standardu.

Volba materiálu pro profilovou trubku

Výchozím materiálem pro čtvercové trubky je plechová ocel, což je hlavní požadavek GOST 30245-2003.

Pokud jde o materiál, je výběr mezi různými druhy oceli, nejčastěji používanými:

• stavební oceli;
• nízkolegované oceli;
• uhlík;
• obecný účel.

Hlavním kritériem pro výběr materiálu jsou provozní podmínky potrubí.

Příklady použití čtvercového potrubí

Vzhledem k vysoké pevnosti se profilové trubky stávaly hodnou konkurencí k obvyklým kanálem a I-nosníkům. Toto je usnadněno nízkou hmotností takového potrubí, protože hmotnost profilového potrubí 160x160x5 je 23,83 kg / hod. m

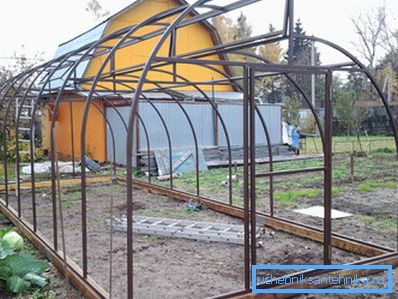

Ocelová sekce se nejčastěji používá jako rám pro lehké konstrukce, např. Hangáry, skleníky, pera pro hospodářská zvířata atd. Malé velikosti lze úspěšně využít při výstavbě elegantních a trvanlivých přístřešků, střech, plotů na chatách.

Větší velikosti jsou široce používány v PGS. Například čtvercová trubka s velkým průřezem může působit jako trvalé bednění. V důsledku toho se ušetří čas na stavbu obyčejného dřevěného bednění a síla konstrukce se zvyšuje.

Shrnutí

Profilové trubky - poměrně populární stavební materiál. Díky vysokým pevnostem mohou být efektivně použity nejen v soukromé stavbě, ale také ve směsi písku a štěrku (viz také článek Prub PE - materiálové prvky a různé možnosti montáže).

Informace v článku pomohou vytvořit obecný dojem o čtvercových trubkách a určit volbu velikosti.

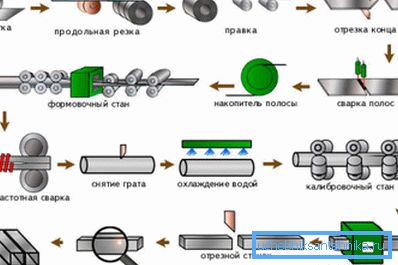

Video v tomto článku ukazuje hlavní etapy výroby čtvercového potrubí.
