Trubkové spojky a objímky - vlastnosti a aplikace

Každé potrubí potřebuje opravu dříve nebo později. V kompletních systémech je nahrazení jednotlivých částí spojeno s řadou potíží, proto se v mnoha systémech používají závitové spoje s spojkami a pouzdry. V tomto článku se budeme zabývat tím, co to je, jak se tyto části liší od sebe a jak je potrubí instalováno s jejich pomocí.

Spojka

Obecné informace

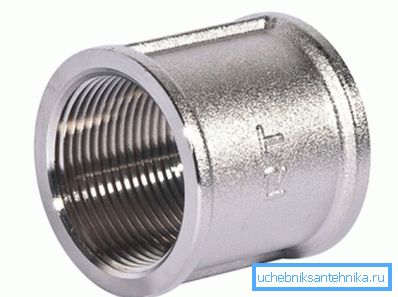

Spojka je spojovací armatura, jejíž vnitřní průměr je roven vnějšímu průměru potrubí. Na obou koncích části je vnitřní závit, do kterého jsou trubky přišroubovány. Délka trubkového závitu je dvakrát kratší než montáž, což umožňuje šrouby do stejné hloubky.

Spojovací prvky

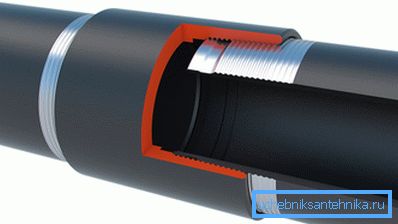

Chcete-li správně provést připojení konstrukce pomocí této kování, musíte se seznámit s její specifikací. Pokud pečlivě prozkoumáte nit na trubce, ukáže se, že poslední zatáčky mají menší hloubku v oblasti, kde se vlákno dostane do hladkého povrchu. Tyto cívky se nazývají jogging, který klíče spojovací kování.

Část je tedy navíjena na chod a zajištěna, po níž je do ní přišroubována druhá trubka. Pokud se ukáže, že závitová část potrubí je delší než volný prostor armatury, únik bude mimo něj, v důsledku čehož nedojde k záchvatu a voda bude protékat kanálky závitů venku.

Proto po instalaci potrubí musí být mezi nimi několik otáček. Toto pravidlo musí být dodrženo při samořezání.

I přes to, že montáž spojky je sklopná, nebude možné nahradit žádný jednotlivý úsek potrubí bez demontáže celého systému. Chcete-li tento úkol zjednodušit, v určitých částech struktury instalujeme sgons, jejichž zařízení budeme uvažovat níže.

Sgony

Obecné informace

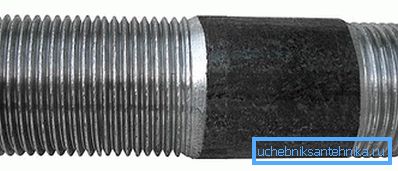

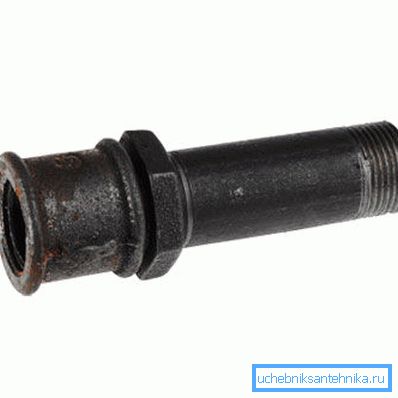

Sgon je také spojovací armatura, která je ve skutečnosti krátká trubka. Na jedné straně má část krátký závit pro připojení k armatuře. Na druhém konci je dlouhý závit, na němž jsou umístěna pojistná matice a plná spojka pro spojovací trubky.

Je žádoucí, aby výrobek měl dostatečně dlouhý závit, jelikož v případě, že části nezapadají do závitové části, bude nutné zvýšit vzdálenost mezi spojenými konce trubky a úderníkem, což sníží pevnost spojení.

Musím říci, že tento spojovací prvek je nejčastěji používán pro dodávku vody. Z tohoto důvodu potřebuje dobrou ochranu proti korozi. Nejběžnější jsou následující typy jednotek:

Podle GOST 6357-73 mohou být rozměry potrubí pro trubky následující:

Kromě toho existují nějaké střední velikosti. Přirozeně jsou kování vybrána podle průměru potrubí.

Funkce připojení

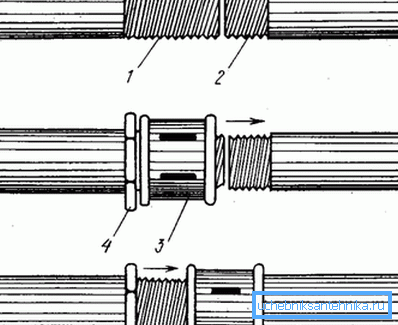

Pokyny pro montáž potrubí jsou následující:

• V první řadě je spojka navíjena na trubku..
• Potom se výrobek s krátkou stranou našroubuje do spojovacího kování. (v některých případech je spojení propojeno přímo). Připojení by mělo být silné, takže otáčení součástí je nezbytné, dokud se nezastaví.
• Na dlouhém konci součásti je nutno dotáhnout matici.
• Dále ze strany dlouhé závitové části je třeba spojovací spojku našroubovat na doraz.
• Poté je nutné přivést konec sgonu k potrubí a odšroubovat spojku, aby se postupně začal pohybovat na trubku. Přesněji se osy součástí shodují, tím snadněji je dokončení připojení.
• Dále je armatura uzamčena pojistnou maticí, k níž musí být pojistná matice otočena ke spojce a zůstává vzdálenost několika centimetrů.. Výsledný prostor mezi díly musí být naplněn prameny lnu, které jsou navinuty ve směru otáčení matice. Poté se pojistná matice natočí, dokud se nezastaví, čímž je spoj spojen a vodu nemůže proniknout.

Nejlépe otočit pojistnou matici pomocí klíče, protože její okraje jsou velmi úzké.

Dávejte pozor! Pro těsnost spojů potrubí na závitu by měla být navinutá dmýchací páska.

Představuje demontáž

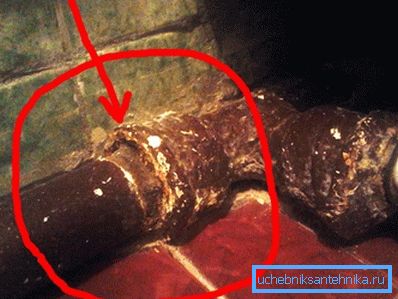

Plynovody a vodovodní potrubí jsou obvykle opatřeny nátěry, aby se zabránilo korozi. Barva může prodloužit životnost systému, je však velmi obtížné demontovat závitové spoje. Proto je možné lakovat oblasti se závitem nejvýše jednou a při demontáži je třeba mastnatě mazat.

Pokud je nutné demontovat část konstrukce s opakovaně namalovanými spojovacími prvky, je nejprve nutné ho vypálit foukačem nebo jej mechanicky vyčistit, například pomocí nože nebo šneku.

Složitost demontáže závisí do značné míry na materiálu kování. Například díly z tvárné litiny jsou podstatně méně "roztavené" s ocelovými trubkami. Proto ve většině případů je lze odšroubovat pomocí klíče. Ocelová spojka odšroubujte klíč je však nepravděpodobné.

Dávejte pozor! Není nutné klíč posílit pákou, protože může být poškozen bez odšroubování součásti.

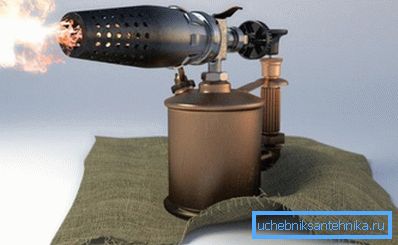

Také při demontáži potrubí pomáhá teplo. K těmto účelům můžete použít plynový hořák nebo foukač. V závislosti na průměru potrubí může trvat 15 minut až hodinu, než se zahřeje. Současně musí být v procesu ohřevu periodicky otáče- né potrubí tak, aby těsnění bylo spáleno ze všech stran.

Závěr

Spojky a trubky zajišťují sklopné spojení potrubí. Navíc použití sgon umožňuje demontáž části systému bez demontáže celého potrubí, což může být nutné při provádění různých oprav. Z videa v tomto článku můžete získat další informace k tomuto tématu.
