Trubková svorka: typy, možnosti, detaily při montáži

Co jsou to svorky na trubky? Z čeho jsou vyrobeny? Co může vypadat kovová nebo plastová svorka? Jak používat tyto produkty? Pokusíme se odpovědět na tyto otázky.

Účel použití

V podstatě není mnoho z nich:

1. Instalace potrubí na stěnu, lehké příčky, stropní nebo nosné konstrukce jakéhokoliv typu. Zpravidla se jedná o plynové, vodní a kanalizační trubky kruhového průřezu.

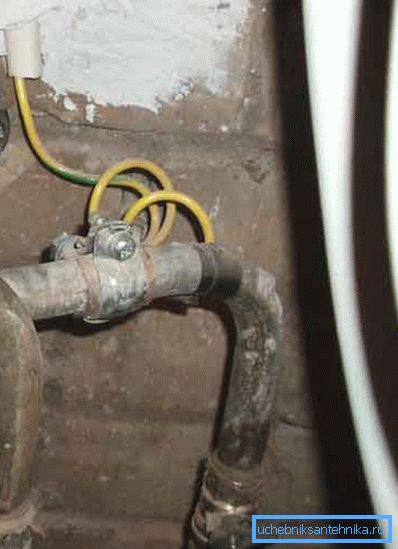

2. Elektrické uzemnění lázně z litiny nebo oceli. V tomto případě je uzemňovací svorka pro trubky jednoduchá smyčka z tenkého pozinkovaného plechu; je zalomený na trubce studené vody a spojen s tenkou ocelovou tyčí nebo měděným drátem z vlastní koupelny.

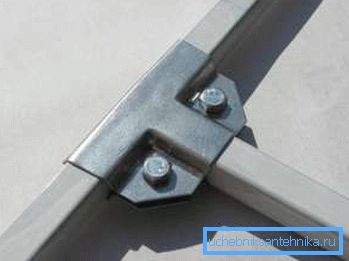

1. Svěrky pro profilové trubky slouží k jejich připojení při montáži různých regálů, regálů a jiných kovových konstrukcí. Tento typ spojení se středním mechanickým zatížením dokonale nahrazuje svařování.
2. Opravné svorky se používají k utěsnění netěsnosti vodovodních potrubí.. Nicméně ve většině případů může být opravná svorka použita jako spojka: hlavní věc je, že její délka je větší než průměr trubky.

Důležité: s průměrem větším než 350 mm musí svorka překročit průřez trubek, které se mají spojit, nejméně o 150 mm.

1. Konečně jsou výrobky pro zkadeření konstruovány tak, aby hadice pro různé účely použily na tvarovky. Svěrka tohoto typu je zpravidla děrovaný pás se šroubem.

Použité materiály a návrhy

Níže uvážíme, z čeho jsou tyto výrobky vyrobeny a jaké jsou.

Montáž

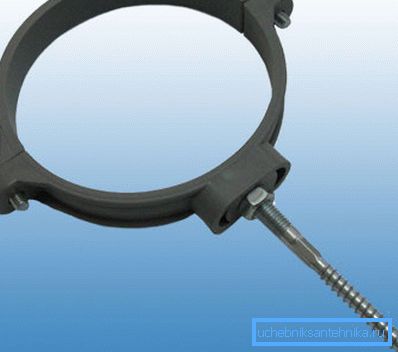

Hlavní materiál používaný při výrobě spojovacích prostředků pro odpadní vody - neplastifikovaný polyvinylchlorid. Jako pomocný materiál lze použít pozinkovanou nebo chromovanou ocel. Na prodej najdete dva návrhy spojovacích prostředků.

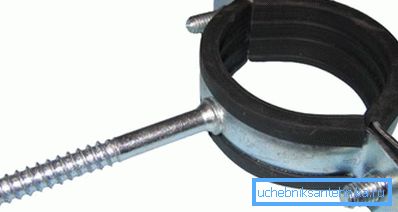

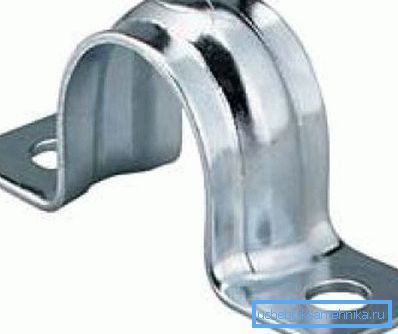

Pro vodní a plynové potrubí různých typů se používají spojovací prostředky poněkud odlišné.

Pro profylu

Tento typ výrobku je zcela stejný: všechny jsou odnímatelné a jsou navrženy tak, aby byly šroubovány dohromady. Materiál - nerezová ocel nebo pozinkovaný.

Intraspecifické rozdíly spočívají především v tom, kolik potrubí, jaký úsek a v jakém úhlu se spojovací prvek spojuje.

Opravy

Hlavním účelem jejich použití je neutralizovat tok před nebo namísto provádění svařovacích prací. Vzhledem k tomu, že velikost píštěle ve starých vodních trubkách je značná, délka výrobku by měla umožnit hermetickou izolaci poměrně velké části vodní trubky.

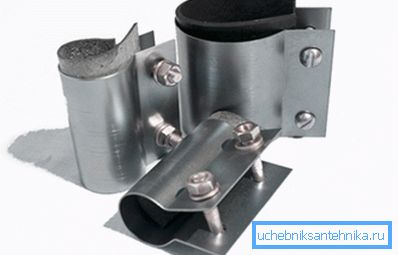

Podle návrhu mohou být opravné svorky rozděleny na oddělitelné, skládající se ze dvou spojovacích polovin a tvaru C.

Materiály používané při výrobě:

• Černá ocel Spolu s použitím továrně vyráběných výrobků cvičí kovoví pracovníci se svými vlastními rukama. Pokyny jsou nesmyslně jednoduché: stačí vyrazit ocelový pruh o tloušťce 3 mm na šablonu vyrobenou z potrubí vhodné velikosti a vrtat jeden nebo dva páry otvorů.
• Pozinkovaná ocel. Příznivě se srovnává se skutečností, že se při styku s vodou nebojí korozi.
• Nerezová ocel. Její cena je mnohem vyšší než cena pozinkovaného, ​​ale tento materiál nebude pokrytý rzi ani v případě, že by byla poškozena vnější ochranná vrstva.

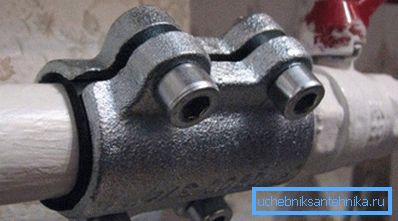

• Litina Je to docela křehké, takže odpovídající produkty jsou poměrně masivní.

Hustá pryž se běžně používá k utěsnění trubek.

Nicméně: u vysokoteplotních potrubí (zejména dodávky vytápění na vstupu do domu a průmyslových parních vedení), paronit (tvrdá žáruvzdorná pryž) a tepelně odolný silikon se používají.

Krimpování

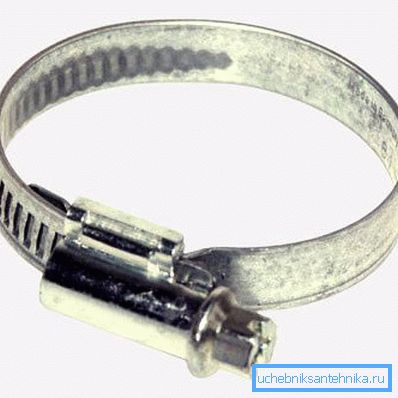

Použitý materiál je pozinkovaný nebo hliník. Kvůli záběru mezi závitovým závitem a perforací pásky, když se šroub otáčí, se svorka utáhne.

Užitečné tipy

Zdá se, že takové konstruktivně jednoduché přizpůsobení by mělo být snadné.

Ale tady jsou tu jemnosti:

• Závěsy nebo svorky pro kanalizační potrubí z polyvinylchloridu nebo polypropylenu se montují v přírůstcích nepřesahujících deset průměrů trubek. To znamená, že o průměru 50 mm je poloměru, na 110 mm - 1,1 metru a tak dále. Pokud zvětšíte krok, odpadní voda po dobu jednoho nebo dvou let bude nevyhnutelně propadnout. Výsledné oblasti s protiklony se stanou místem neustálého zablokování: hromadí se tuky, písek a jiné suspenze.
• Litinová kanalizace je instalována na každém zvonu a / nebo v přírůstcích nejvýše 1,5 metru.
• Svah během instalace odpadních vod nesmí být pouze konstantní: je opět spojen s průměrem.

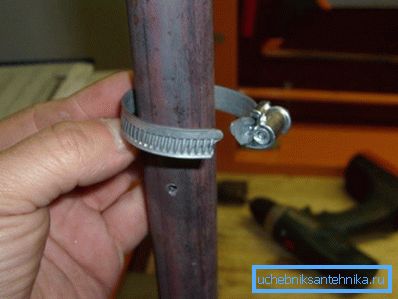

• Pomocí upínací svorky a těsnění pro jeřáb je snadné vyloučit bodovou píšťalu ve vodovodním systému. Těsnění je jednoduše přitahováno ke skvrnám bez hrdze. Při absenci svorky může být těsnění přitahováno tlustým měděným nebo žíhaným ocelovým drátem.

• Vypuštění zvonu kanalizačního potrubí na vodorovném úseku nebo za záchodem může být odstraněno těsným obalením pásky-gumy zakoupené v lékárně nebo řezané podél jízdní komory. Pryžová vrstva je překládána se svitky, které se posunují o polovinu šířky; poslední zatáčka je pevně drátěná.

Závěr

Samozřejmě, v malém materiálu není možné vypsat všechna řešení nabízená moderním trhem. Jako obvykle čtenář bude schopen studovat nějaké množství dalších informací při prohlížení videa v tomto článku. Úspěchy!
