Trubka pro kotle - výroba a montáž

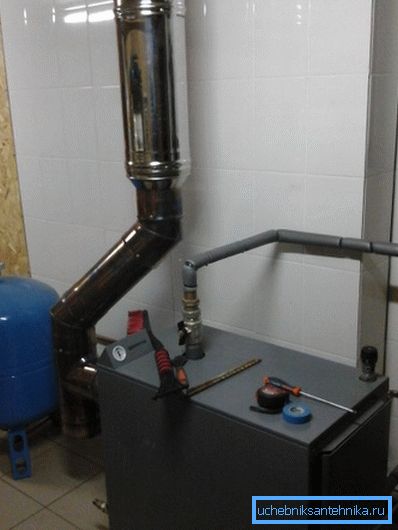

Při instalaci topného kotle je důležitým bodem instalace komína a bez ohledu na to, zda kotel běží na tuhá paliva nebo na plyn. Bezpečnost topného systému a jeho účinnost závisí především na tom. V tomto článku zvážíme, jak vyrobit potrubí pro kotle a provést jeho instalaci.

Výroba potrubí

Základní požadavky

Přítomnost výfukového kanálu je jednou z nejdůležitějších podmínek pro použití kotle. Je nezbytné pro stažení toxických produktů spalování zvenčí. Je třeba říci, že taková trubka je zpravidla dodávána spolu s kotlem, avšak v některých případech může být nutné ji provést samostatně, například může to být způsobeno uspořádáním prostor.

Struktura není obtížná, nejdůležitější je, že splňuje určité požadavky, které budeme uvažovat níže:

• Komínový materiál musí být nehořlavý..
• Minimální průřez komína by měl být nejméně 250 x 250 mm. Průměr se vypočítává v závislosti na ploše komína kotle;
• Spoje konstrukčních prvků musí být utěsněné.. Těsnění se provádí přirozeně nehořlavými materiály.
• Pokud se návrh skládá z několika částí, musí být každá horní část položena na dno.

Pokud znáte tato pravidla, není obtížné provádět komín nebo komín, jediná věc, kterou musíte rozhodnout o materiálu pro jeho výrobu.

Materiály

Ne tak dávno, komíny byly vyrobeny převážně z cihel, avšak v poslední době se objevilo mnoho dalších možností. Dále považujeme za nejčastější:

Výroba

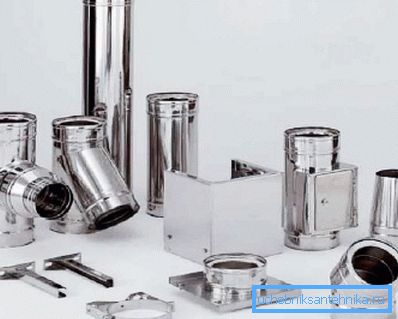

Ve skutečnosti je výroba komínu pro přípravu trubek, které jsou následně sestaveny do jediného systému. Proto je v této fázi nutné pouze vypočítat délku trubek a vyříznout je. Poté můžete pokračovat v instalaci.

Instalace potrubí

Základní požadavky

Existuje řada důležitých požadavků na instalaci komínů a komínů:

• Kanál komína by měl být umístěn svisle (maximální odchylka je povolená nejvýše 30 stupňů na metr) a neměla by být zužována a prodloužena po celé délce.
• Trubka by měla stoupat nad hřebenem domu, což zabrání úniku vzduchu a zajistí kvalitní odvod kouře. Výška závisí na umístění komína:

• Pokud je střecha rovná, trubka by měla stoupnout o jeden metr nad ní;
• Při vyjímání konstrukce z hřebene na metr by výška nad ní měla být nejméně 0,5 metru.
• Při vyjímání trubky 2-3 metry od hřebenu je možné jej nastavit do vyrovnání.
• Pokud je střecha přilehlá k vyšší budově, měl by se komín vznášet nad střechou.

Mějte také na paměti, že minimální výška potrubí pro kotle na tuhá paliva nebo plyn je 5 metrů.

• Při přítomnosti ohybů by délka vodorovných částí neměla přesáhnout jeden metr.

Dávejte pozor! Pokud je komín vyvýšen více než 1,5 metru nad střechou, musí být připevněn příčkami.

Procházky

Všechny typy komínů pro kotle jsou rozděleny do dvou typů:

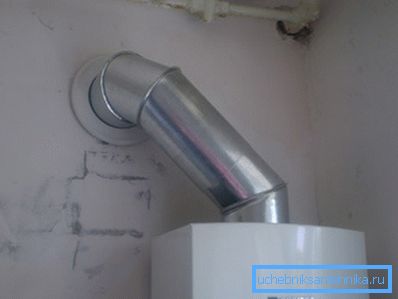

• Venku - skrz stěnu nebo okno směřující k ulice a pak prochází podél vnější stěny.

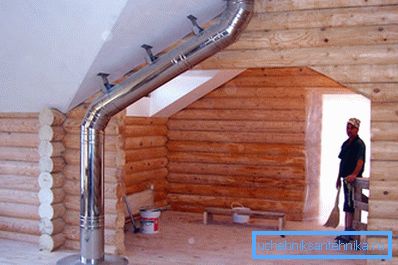

• Vnitřní - hlavní část stavby se nachází v domě. Vyjděte na ulici přes překrytí podkroví a zastřešení.

V každém případě je nejobtížnějším momentem instalace průchodové zařízení. Faktem je, že komín by neměl přiléhat k hořlavým materiálům (vzdálenost by měla být 13-25 centimetrů), protože je ohřátá na vysokou teplotu, to platí zejména u kotlů na tuhá paliva. Současně musí být průchodová jednotka vzduchotěsná.

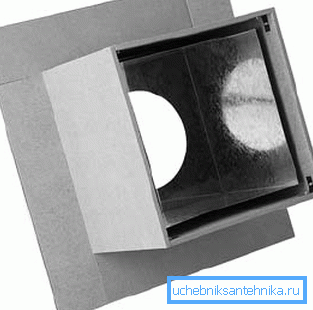

K vyřešení tohoto problému se obvykle používá potrubí, které se také nazývá průchod. Tato konstrukce může být vyrobena z oceli nebo z mineritů. Prostor mezi krabičkou a trubkou je vyplněn izolačním materiálem - může to být minerální vlna, expandovaná hlína nebo dokonce písek.

Utěsnění průchodu střechou pomocí speciálního provedení se zástěry. Těsnicí spáry se provádějí pomocí tepelně odolného tmelu. Profil stěny, který je přiléhající k potrubí a střeše, je obvykle vyroben z mědi, oceli nebo pozinkovaného.

Postup instalace

Instalace potrubí na topný kotel se provádí v následujícím pořadí:

• První věc, kterou musíte udělat, je značení na strop, v závislosti na velikosti profilu průchodu a řezání díry v stropě požadované velikosti.
• Dále se do otvoru vloží průchodka.
• Poté je potrubí vedeno spojovacím potrubím a ukotveno s výtokovou trubkou kotle. Tepelné potrubí kotle tak přichází s těsným pokračováním ve formě komínového systému. Spoj je utěsněn azbestovým kabelem.
• Poté je instalace přístupového portu v zastřešení. Pro tyto účely může být proveden speciální vazný systém.
• Na konci práce je vnější trubka procházející spojovacím potrubím a je spojena s trubkou uvnitř komína.

Možná zde jsou všechny stručné pokyny pro instalaci komína. Po jeho instalaci musí být konstrukce izolována a na ní je připojena jiskřiště.

Tepelná izolace

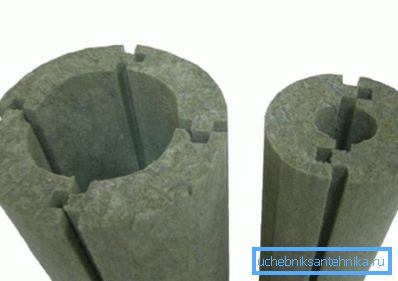

Povinným prvkem komína je tepelná izolace. Zabraňuje vzniku kondenzace. Jako izolační materiál se používá minerální vlna, která je jednoduše zabalená kolem trubky.

Tepelný izolátor musí být chráněn skříní, obvykle je z pozinkované oceli.

Tip! Aby nedošlo k tepelné izolaci potrubí, můžete vytvořit komín speciálních sendvičových trubek, které zpočátku mají dvě stěny. Mezi stěnami je tepelný izolátor.

Hlavní chyby

Častěji se začínají všichni začátečníci při konstrukci kotlů s vlastními rukama:

• Používejte materiály, které nejsou vhodné pro komín (azbest, hliník).
• Během instalace umožňují, aby se komín dostal do styku se stropem nebo střechou, což vede ke spálení nebo dokonce k požáru materiálů (platí pro kotle na tuhá paliva).
• Nedostatečně utěsněné potrubní spoje, které vedou k pronikání kouře do místnosti. Může to být zdraví škodlivé.
• Nedostatečná tepelná izolace konstrukce - dokonce i zmrazení potrubí plynového kotle může být výsledkem toho, zvláště když je kotel používán čas od času, například u chaty.

Péče o komíny

Aby systém pro odsávání kouře účinně zvládl tento úkol a aby sloužil co nejdéle, je nutné jeho čas od času provádět jeho údržbu:

• Před každou zahřívací sezónou je nutné zkontrolovat strukturu korozi, prasklin nebo jiných defektů, které mohou vést k odtržení systému a pronikání spalovacích produktů do místnosti.

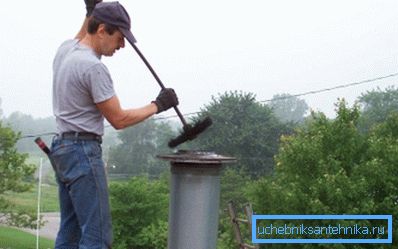

• Při provozu kotle na pevná paliva musí být systém každým rokem vyčištěn, jinak dojde k poklesu jeho kapacity, ale také pravděpodobnosti vzplanutí sazeho. Mechanické čištění není nutné provádět, postup lze provést spálením speciálních chemických látek v kotli.

Dávejte pozor! Inspekce vyžaduje nejen komín, ale i všechny ostatní prvky systému. To umožní čas najít a opravit problém. Například pokud kotle varí a potrubí je studené, čerpadlo s největší pravděpodobností nefunguje nebo je filtr ucpaný.

Zde jsou možná všechny hlavní body výroby a instalace potrubí pro kotle.

Závěr

Kotlové komínové zařízení vyžaduje zodpovědný přístup, protože na tom závisí bezpečnost všech obyvatel domu. Kromě toho bude dodržování všech výše uvedených standardů účinnějším systémem.

Pokud jde o technickou stránku problému, provedeme komín a nezávisle provádíme jeho instalaci pod vedením každého domácího majstra. Z videa v tomto článku můžete získat další informace k tomuto tématu.
