Trubka pro elektrické vedení: nainstalujte bezpečnou

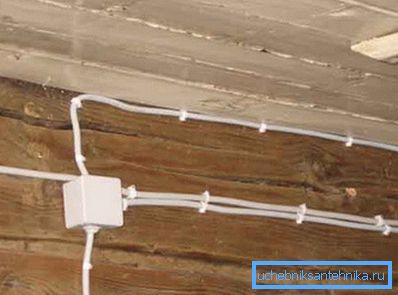

Plastové a kovové trubky pro elektrické vedení se používají téměř všude. Nejčastěji se však tento způsob instalace používá při vytváření elektrické sítě v domě, nosné stěny a příčky jsou vyrobeny z hořlavých materiálů. Zde je naším hlavním úkolem chránit před vznícením a použití trubicových kanálů nám dává příležitost poskytnout tuto ochranu v plném rozsahu.

Níže vysvětlíme, proč lze použít drátěné dráty v různých potrubích, stejně jako materiály, které je lepší použít pro tyto účely.

Skryté tipy pro montáž

Nutnost použití trubicových uzavřených kanálů pro pokládání kabelů ve stěnách pod podlahou a stropem je vysvětleno následujícími úvahami:

• Hlavní věc v tomto případě je samozřejmě splnění požární bezpečnosti. V dřevěných domech, stejně jako v konstrukcích postavených panelovou technologií s hořlavou izolací v tloušťce stěn, musí být všechny dráty uloženy buď v ocelových, nebo v plastových žáruvzdorných pouzdrech.
• Zadruhé, potrubí pro elektrické vedení v dřevěném domě chrání vodiče před poškozením během konstrukčního smršťování v důsledku přirozeného sušení dřeva.

Dávejte pozor! To platí zejména pro zadní uzly, jelikož v těchto bodech může nerovnoměrné zatížení působit na těsně rozmístěné oblasti vodiče.

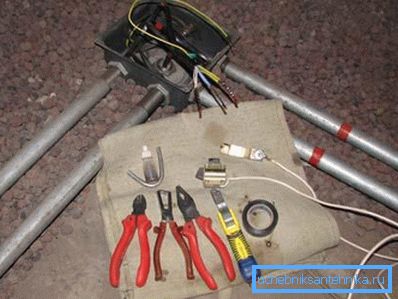

• Za třetí, pokud je kabel položen pod podlahou, ocelová nebo tuhá plastová trubka jej ochrání před poškozením v důsledku provozních zatížení.

• Konečně tato montážní technika usnadňuje výměnu vodičů. PVC potrubí pro elektrické vedení s výstupem do rozvodné skříně je velmi vhodné pro údržbu a pokud nejsme příliš líní a barevné kódování vodičů, pak potíže by neměly vzejít vůbec.

Jak můžete vidět, argumenty ve prospěch použití takových detailů jsou dost. Jednotlivé modely můžeme vybrat pouze v souladu s vlastnostmi jejich provozu.

Výběr trubek

Plastové odrůdy

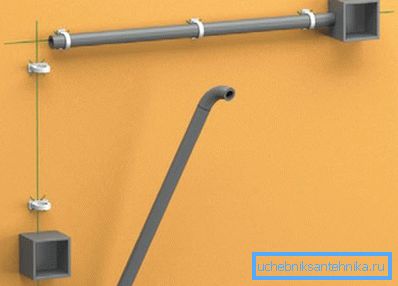

Pro instalaci skrytých kabelů v tloušťce stěn a někdy na jejich povrchu jsou zpravidla používány plastové nebo kovové kabelové kanály. Všechny použité odrůdy mají výhody a nevýhody a níže je podrobněji analyzujeme.

Nejběžnější jsou dnes plastové modely.

Pro jejich výrobu se používá polyvinylchlorid (PVC), stejně jako vysoký a nízkotlaký polyethylen (LDPE / HDPE).

• Výrobky z polyvinylchloridu jsou k dispozici v poměrně širokém rozmezí.. Hlavní hmota se skládá z kanálů o průměru 16 až 60 mm, avšak v některých případech se mohou použít silnější trubky. Jsou charakterizovány cenou, která, spolu s dobrými ukazateli odolnosti a odolnosti proti teplu, činí tuto odrůdu velmi oblíbenou.
• HDPE potrubí pro elektrické vedení může být také použito při dokončení místností se stěnami z hořlavých materiálů (dřevo, plastové pláště apod.). Polyetylénové povrchy jsou poměrně hladké, což usnadňuje výměnu vodičů.

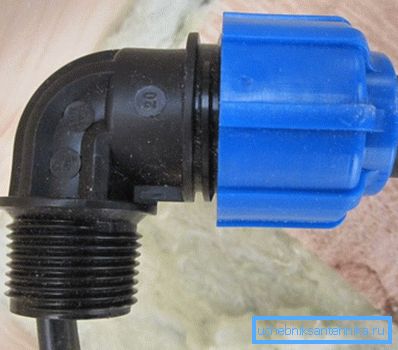

• Standardní sanitární armatury se běžně používají pro montáž takových výrobků.. Skutečnost, že těsnost kloubů nutně nevyhovuje, výrazně zrychluje instalační proces: plastové potrubí se dokonale připojí k kolenům nebo příčníkům pomocí zásuvky a gumové manžety.

Hlavní výhody technologických polymerních trubek jsou jejich nízká hmotnost, odolnost vůči korozi a dostatečná pevnost pro většinu situací. Navíc je polyetylén i PVC dielektrikum, protože kabelový kanál může být bezpečně považován za jeden z izolačních obvodů.

Výrobky z oceli

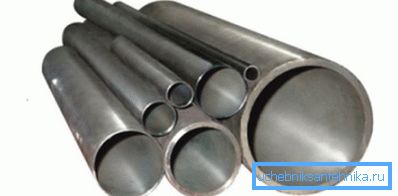

Na rozdíl od plastů mají ocelové trubky významnou hmotnost, ale zároveň se vyznačují nejvyšší pevností. Kromě toho pokyny pro požární bezpečnost důrazně doporučují použití ocelových trubek při pokládání drátů v dřevěných budovách.

Při výběru a instalaci těchto produktů by měla dodržovat několik jednoduchých pravidel:

• Průměr potrubí musí zajistit bezproblémové vedení všech kabelů bez utěsnění izolačních plášťů.
• Ohyby a otáčky trubkového kabelového kanálu jsou provedeny tak, aby se zabránilo vytváření drátů.

Dávejte pozor! Optimální úhel natočení - 90⁰. Pokud na místě potřebujete dvě nebo více ohybů, délka kanálu by neměla přesáhnout 5m.

• Vnitřní povrch potrubí by měl být hladký, aniž by vyčnívaly svary a otřepy.
• Aby se minimalizovalo nebezpečí koroze, je vhodné umístit trouby s mírným zkreslením vůči rozváděcí desce.

Hlavní věc však v tomto případě je zajistit elektrickou bezpečnost: ocel je dobrý vodič, protože všechny kanály musí být uzemněny a stav izolace vodičů by měl být pečlivě sledován.

Měď a mosaz

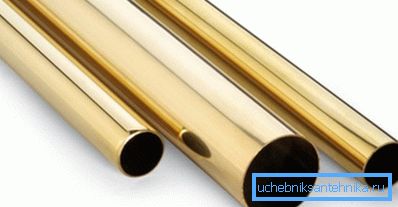

Tenkovrstevná měděná / mosazná trubka je vynikající volbou jak pro skryté instalaci, tak i pro upevnění vodičů na stěnu.

Existuje několik výhod tohoto řešení:

• Za prvé ani měď, ani mosaz nejsou tak náchylné k takovéto aktivní korozi jako výrobky z oceli. Samozřejmě se časem vytváří vrstva patiny na povrchu, ale pouze mírně zhoršuje výkonnostní vlastnosti kanálu.
• Zadruhé, široký výběr příslušenství vám umožní udělat si vlastní ruční spouštění velmi rychle. A tenkostěnné trubky mohou být obecně ohnuty na požadovaný poloměr.

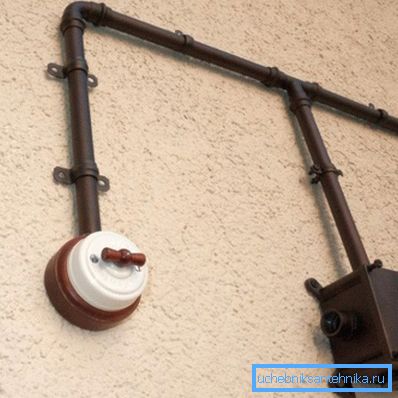

• Konečně měděné nebo mosazné trubky, které jsou otevřené a opatrně leštěné, mohou být skutečnou výzdobou interiéru, navržené ve vinobraní.

Toto řešení však ještě není univerzální:

• Za prvé, tyto kovy mají dobrou tepelnou vodivost, takže je třeba je umístit mimo topné trubky. V opačném případě hrozí nebezpečí přehřátí kabeláže a dokonce i tavení izolace.
• Za druhé, tenké stěny neposkytují spolehlivou ochranu proti mechanickému poškození: jak ocelové, tak i vysoce kvalitní plastové trubky budou silnější než měděný kanál.
• Nemusíte mluvit o nákladech na tato rozhodnutí: pokud hledáte ekonomickou možnost, nebude vám ani přesně vyhovovat měď ani mosaz.

Technologické vlnění

Dříve jsme považovali použití běžných trubek za naše účely. Existuje však možnost, která je speciálně přizpůsobena pro pokládání kabelů v tloušťce stěny.

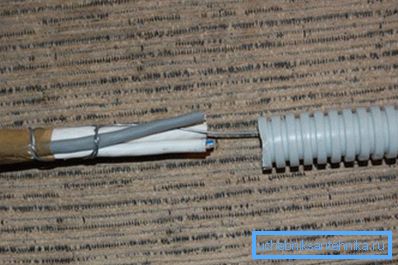

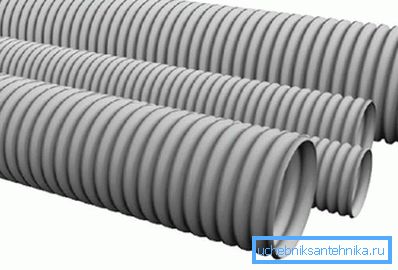

Jedná se o vlnitou trubku, kterou lze vyrobit z různých materiálů:

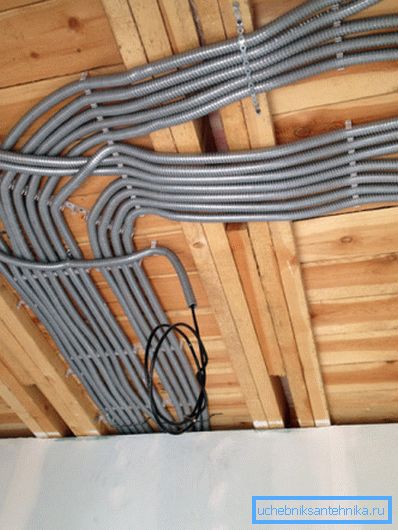

• Vlny z PVC, HDPE nebo LDPE mají všechny výhody z plastu. Jeho žebrovaný povrch výrazně zvyšuje mechanickou odolnost celé konstrukce.
• Možnost ohýbání kanálu bez speciálních nástrojů velmi usnadňuje a urychluje zapojení složitých konfigurací.
• Široká škála průměrů umožňuje vybrat kanál, který je v průřezu optimální jak pro jednotlivé vodiče, tak pro celé systémy.
• Nakonec je vlnitá kovová trubka vynikající ochranou proti požáru. Ačkoli, upřímně, moderní polymery jsou v tomto parametru jen nepatrně nižší než kov.

Závěr

Při uspořádání skrytých komunikací lze použít nejrůznější trubky pro pokládku elektrického vedení. A pokud se k tomuto účelu používaly dříve pouze výrobky z oceli (velmi vzácně - měď), dnes jsou hladké a vlnité modely vyrobené z polymerů nebo kovově polymerních kompozitů vynikající alternativou k nim.

Video v tomto článku obsahuje řadu dalších informací o těchto produktech: nejprve budou zajímavé pro začínající elektrikáře, ale profesionál může také najít něco nového pro sebe.
