Trubka 100x100x4: výroba, použití, regulační dokumenty
Jaká je specifická hmotnost trubky 100 na 100 x 4 milimetry? Jak se dělá a za jakým účelem se používá? Existují nějaké regulační dokumenty upravující výrobu? Pokusíme se odpovědět na tyto otázky.
Standardní
Začněte, zjistěte, co by mělo být naší trubkou podle GOST.
A tady nás okamžitě čeká překvapení:
- Obecně platí, že ocelové profilové trubky by měly být vyráběny podle technických požadavků stanovených v GOST 13663-86. Dokument obsahuje seznam použitých výrobních technologií a ocel používaných v tomto případě.
- GOST 8639-82 doplňuje předchozí dokument: obsahuje celou řadu čtvercových trubek bez výjimky.
Jaké je to překvapení? A skutečnost, že druhý dokument o rozměrech 100x100 poskytuje verze s tloušťkami stěn 6,0, 7,0, 8,0 a 9,0 milimetrů.
Další vyhledávání v regulačních dokumentech nás vede k neočekávanému závěru: výrobek s parametry 100h100h4 - to není ani potrubí a (citace) ocelový profil ohnutý uzavřen square na stavební konstrukce. A reguluje výrobu (a technické podmínky a rozsah) zcela odlišný dokument - GOST 30245-2003.
Užitečné: Tato norma platí nejen pro čtvercové, ale i pravoúhlé profily. Maximální rozměry pro ně jsou 350x300 a 400x200.
Sortiment
Sortiment uvedený v GOST obsahuje mimo jiné specifickou hmotnost čtvercového potrubí 100x100x4. Ve skutečnosti uveďme popis několika populárních standardních velikostí profilů obsažených ve standardu (viz také článek Profil trubky 100x100: hlavní charakteristiky a aplikační funkce).
Strana mm | Tloušťka stěny mm | Hmotnost na metr, kg |
40 | 2.0 | 2.31 |
2.5 | 2,82 | |
3.0 | 3.30 | |
3.5 | 3.76 | |
4.0 | 4.2 | |
50 | 2.0 | 2,93 |
2.5 | 3,60 | |
3.0 | 4.25 | |
3.5 | 4.86 | |
4.0 | 5.45 | |
4.5 | 6,02 | |
5.0 | 6.56 | |
5.5 | 7.07 | |
6.0 | 7.56 | |
60 | 2.0 | 3,56 |
2.5 | 4.39 | |
3.0 | 5.19 | |
3.5 | 5.96 | |
4.0 | 6.71 | |
4.5 | 7.43 | |
5.0 | 8.13 | |
5.5 | 8.80 | |
6.0 | 9,45 | |
80 | 3.0 | 7.07 |
3.5 | 8.16 | |
4.0 | 9.22 | |
4.5 | 10,26 | |
5.0 | 11,27 | |
5.5 | 12.25 | |
6.0 | 13.24 | |
6.5 | 13,86 | |
7.0 | 14,72 | |
7.5 | 15,56 | |
8.0 | 16,36 | |
100 | 3.0 | 8,96 |
3.5 | 10,36 | |
4.0 | 11,73 | |
4.5 | 13.08 | |
5.0 | 14,41 | |
5.5 | 15,71 | |
6.0 | 16,98 | |
6.5 | 17,94 | |
7.0 | 19,12 | |
7.5 | 20,27 | |
8.0 | 21,39 |
Je zřejmé, že pro použití této tabulky k výpočtu hmotnosti trubky 100x100x4 určité délky je nutné vynásobit hmotnost měřidla jeho tvarováním. Řekněme, 24 běžných metrů bude mít hmotnost 24 x 11,73 = 281,52 kg.

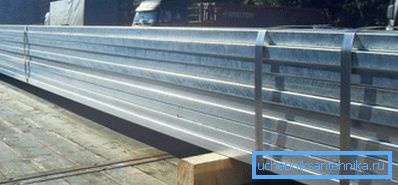

Chcete-li přepočítat tunu oceli na metr, budete muset provést reverzní operaci - rozdělit 1000 kg o 11,73 kg / m; výsledek v tomto případě bude 85,25 m.
Požadavky

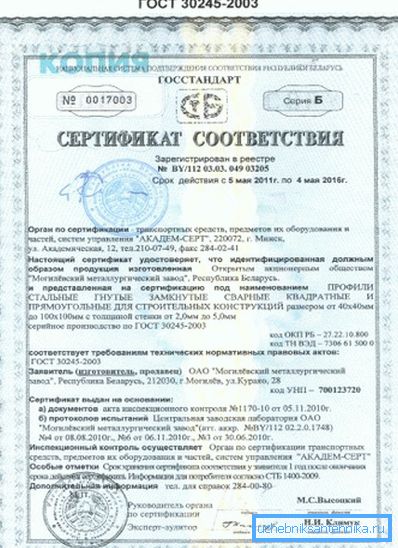

Zjistíme, jaké požadavky GOST 30245-2003 ukládá na výrobky vyrobené v souladu s tímto:
- Dokument obsahuje požadavky na složení a kvalitu oceli používanou ve výrobě. Celý seznam je poměrně velký; mimo jiné dokument uvádí, že stupeň ocel musí být uveden na žádosti o dodání.
- Zakřivení profilu v obou rovinách by nemělo přesáhnout 1 mm na jeden lineární metr.
- Zkrojení pevného profilu nesmí být po celé délce větší než 0,5 mm / lineární metr +2 mm.
- Konvexnost a konkávnost stěn nesmí překročit 1% nominální velikosti.
- Konce jsou řezané v pravém úhlu.
- Přípustné odchylky od jmenovité velikosti jsou určeny jeho hodnotou.
Velikost, mm | Tolerance |
Až 100 | +1%, -1%, ale ne více než 0,5 mm |
Více než 100 | +0,8%, -0,8% |
- Profily jsou dodávány s délkou 4 - 12 (po dohodě se zákazníkem - 4 - 13) metrů. Délka může být nezměřená, rozměrová a rozměrová; v posledních dvou případech je přípustná odchylka nejvýše +60 mm.
- Západy slunce, praskliny a hluboká rizika na povrchu jsou nepřijatelné. Drobné závady (drsnost, zbytky atd.) Jsou přípustné, ale pouze pokud nevedou výrobek za hranice maximálních přípustných odchylek.
- Z hlediska technologie výroby, všechny profily přidružené k současné GOST - elektricky, a v souladu s dokumentem textových švy umí vařit pouze vysokofrekvenční proudy. Švy by měly být umístěny ve vzdálenosti nejméně 4t od rohu, kde t je tloušťka stěny.
- Po svařování se podélný šev vyčistí od vnějšího otvoru (stoupá nad rovinou ztuhlé taveniny). Zbývající otřepy nemohou vystoupit nad povrch o více než 0,5 mm se stěnou do 4 mm a 1 mm s větší tloušťkou.
- Konečný rozdíl mezi profily a trubkami: jelikož nejsou používány pro přepravu kapalin a plynů, jsou povoleny nevařené části podélného švu. Jejich délka by neměla přesáhnout 50 mm na běžícím metru, zatímco délka jedné neopatřené sekce nesmí být větší než 20 mm.
Pro vyjasnění: je možné opravit závady vlastními rukama za použití ručního obloukového svařování. Znovu svařovaný šev je vyčištěn od strusky a odstraňování otřepů.
Výroba
Opakuji: všechny produkty jsou vyráběny podle GOST 30245-2003 - elektrické, ze svařovaných předlitky vysokofrekvenčních proudů, které jsou v válečky.
Stručně řečeno, proces vypadá takto:
- Surovinou pro výrobu je pás - ocelová páska dodávaná v rolích. Je navinut na svitku s vroucími příčnými švy, aby byla zajištěna kontinuita výroby.
- Dalším krokem je formování kulatého polotovaru válci. Při procházení několika válců s válci se pás přetočí do trubice - stále otevřené.
- Poté je potrubí svařeno. Vysokofrekvenční vířivé proudy ohřejí oblast svařování na teplotu tání. Tato metoda svařování se příznivě liší od alternativ - oblouku v prostředí argonu a svařování elektronovým svazkem - při vysoké rychlosti; to zajišťuje nízké náklady a v důsledku toho rozumnou maloobchodní cenu.
- Kruhový průchod prochází válce, které tvoří čtvercový profil.
- Posledním krokem je řezání nekonečného profilu na segmenty požadované délky, přesunutí ovládacího prvku a přesun konečného produktu do skladu.
Aplikace
Pokyny pro výběr rozsahu použití výrobků přímo vyplývá z popisu normy, podle které jsou vyráběny čtvercové profily. Používají se v konstrukci jako konstrukční prvky, které musí mít značnou tuhost s minimální hmotností.
Zde je třeba provést malou lyriku a vysvětlit rozdíl mezi klíčovými provozními vlastnostmi kruhových a tvarových trubek.
- Okrouhlý profil poskytuje maximální vnitřní průřez s minimální plochou stěny. Je zřejmé, že to bude nejvýhodnější pro přepravu kapalin a plynů.
Praktický důsledek: minimální plocha stěn zajistí maximální pevnost v tahu při jejich pevné tloušťce. To je důvod, proč všechny hlavní ropovody a plynovody, jejichž tlak je stovky atmosfér, jsou kulaté.
- Čtvercové a obdélníkové úseky na druhé straně poskytují maximální tuhost.
Kvůli čemu?
Udělejte malou vizuální ukázku:
- Vyzdvihněte vládce oceli.
- Umístěte jej na okraj stolu tak, aby polovina pravítka byla na vnější straně stolu.
- Upevněte okraj ležící na stole a lehce stiskněte volný konec pravítka. Sklonila se, ne?
- Nyní vložte tento řádek na hranu a opakujte experiment. Výsledek je trochu předvídatelný, že? Použitím největšího možného úsilí nebudete mít nejmenší deformaci.
Pokud je ohybová síla orientována kolmo na obě strany trubky, její dvě stěny budou v roli takového pravítka. Maximální tuhost při minimální hmotnosti, pamatujete?
Typické aplikace proto:
- Stojany na střechy, větrné bariéry, autobusové zastávky.
- Nosné nosníky z prefabrikovaných obytných, průmyslových a administrativních budov.
- Svahy ložiskového kovu, určené pro významné provozní zatížení.
Závěr
Doufáme, že materiál, který byl věnován pozornosti čtenáře, bude užitečný.
Pokud nějaké otázky zůstanou nezodpovězené - možná to bude v přiloženém videu v tomto článku. Úspěchy ve výstavbě!
