Topný kabel pro potrubí: 3 typy zařízení pro aktivní

Kabel pro ohřev vody pro potrubí může být vynikajícím řešením v situaci, kdy je potřeba chránit obsah před vystavením nízkým teplotám. Samozřejmě, fungování takových systémů vyžaduje poměrně velké množství elektřiny, avšak v některých případech jsou tyto náklady zcela opodstatněné.

Abyste mohli navigovat ve všech různých kabelových produktech a správně aplikovat vybrané modely, v následujících částech poskytneme nejdůležitější informace o tomto tématu.

Ochrana proti chladným trubkám

Pokládka potrubí na volném prostranství a v neohřívaných prostorách (v podkroví, podzemních podlažích apod.) Musí být doprovázena opatřeními na ochranu před nízkými teplotami. Faktem je, že v chladném stavu kapalina zmrzne a to zase může vést k úplnému nebo částečnému zablokování potrubí a někdy k jejímu prasknutí.

K zabránění takovým problémům se obvykle používají následujícími způsoby:

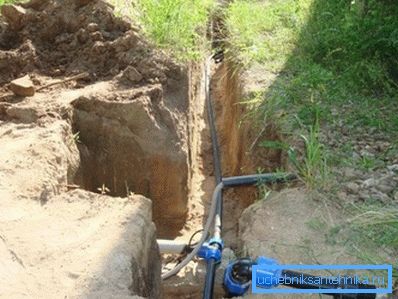

• Trubky můžete položit pod uzemnění pod zem. Zpravidla se v mírné zóně v hloubce asi 1,5 m udržuje pozitivní teplota i při těžkých mrazech, takže se nemusíte starat o zmrazení vody.

Dávejte pozor! V severních oblastech musí být potrubí potopeno mnohem silněji a v zóně "Permafrost" tato metoda obecně není použitelná.

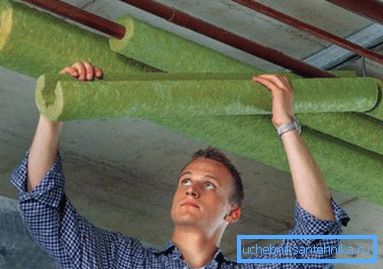

• S otevřeným pokládkou, stejně jako když je umístěn v mělké hloubce komunikace, obaluje izolační materiály. Nejčastěji se používají kryty ze skelné vlny nebo minerální vlny, ale nedávno se staly populární i pěnové polystyrenové konstrukce.
• Konečně může být na povrchu potrubí (nebo uvnitř) instalován speciální kabel, který zaručí ochranu před mrazem.. S průchodem elektrického proudu se tento kabel ohřívá, což značnou část tepla přivádí do potrubí a jeho obsahu.

Navzdory dostatečné složitosti při provádění a vysokých nákladech je třetí metoda nejúčinnější. Z tohoto důvodu se potrubí pro vytápění kabelů používá tam, kde jsou kladeny zvýšené požadavky na stabilitu zásobování vodou a kanalizace.

Typy kabelů

Odporové

Nejjednodušší systém, který se používá k udržení optimální teploty potrubí, je odporový kabel.

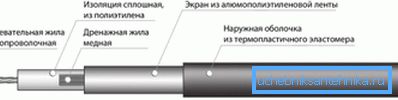

Jeho návrh zahrnuje následující prvky:

• Bezvodičový vodič s pevným odporem. Při průchodu proudu se teplo stává hlavním zdrojem tepla.

Dávejte pozor! V závislosti na počtu těchto vodičů se vyznačují jednojadrové a dvoujádrové modely.

• Izolace fotopolymeru, která chrání vodič od okruhu a zajišťuje přenos tepla na opletení.
• Proužek vyrobený z měděného drátu, který plní funkci rovnoměrného rozložení zvoleného vodivého tepla pro bydlení. Může to být také stínící vrstva.
• Vnější izolace s dobrou tepelnou vodivostí. Zabraňuje korozi mědi a částí nichromu, spolehlivě je chrání před vlhkostí a povětrnostními vlivy.

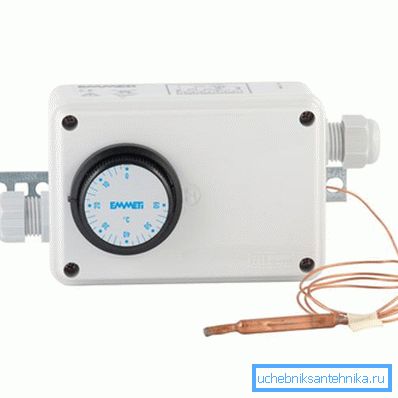

Klíčovým rysem odporového kabelu je to, že je zapnuto a vypnuto pomocí samostatného termostatu. Funkce tohoto zařízení jsou nastaveny v automatickém režimu podle naměřených hodnot teplotních snímačů.

Přítomnost termostatu a indikátorů teploty činí systém docela zranitelným. Když je alespoň jeden z těchto uzlů odpojen nebo selhává, kabel přejde do režimu nepřetržitého provozu a v důsledku toho rychle selže v důsledku přehřátí.

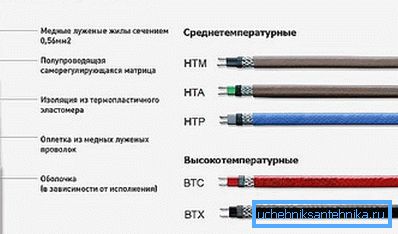

Samoregulační

Výše popsané nedostatky postrádají samoregulační systémy pro vytápění potrubí:

• Stejně jako u odporových kabelů jsou zdrojem vytápění vodivé dráty z nichromu nebo podobných slitin.
• Žíly jsou umístěny v izolačních kanálech polymerů s vysokou tepelnou vodivostí.

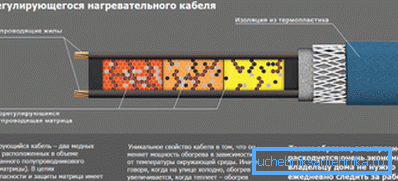

• Mezi kanály je umístěna polovodičová matrice v závislosti na teplotě: čím více je ohříváno, tím méně se vytvářejí méně vodivé cesty.
• Nastavení kabelu se provádí automaticky: když se potrubí ochladí, matrice intenzivně vede proud a vodiče se zahřívají více. Čím vyšší teplota stoupá, tím nižší jsou vlastnosti vodičů kabelu, takže riziko přehřátí a tavení vodičů je minimalizováno.

Dávejte pozor! Dalším pólem takového systému je nepřítomnost termostatu a senzorů.

Klíčovou nevýhodou samoregulačních ohřívačů je jejich poměrně vysoká cena (asi 200 rublů na lineární metr). Spolehlivost systému však obvykle kompenzuje tyto náklady.

Interní

Oddělená skupina zařízení se skládá z vnitřních kabelů.

Na rozdíl od populárnějších venkovních, jsou namontovány přímo v dutině potrubí a vyznačují se mnohem vyšší účinností díky minimalizaci tepelných ztrát.

• Jako hlavní zdroj tepla se pro instalaci uvnitř potrubí obvykle používá speciální samoregulační topný kabel. Takové modely jsou vybaveny hustší izolací s dobrými vlastnostmi odolnými proti vlhkosti, což jim umožňuje chránit kovové vodiče a matrice z obvodu.
• Odporové modely mohou být také použity pro vnitřní instalaci, ale toto je spíše výjimka než pravidlo.

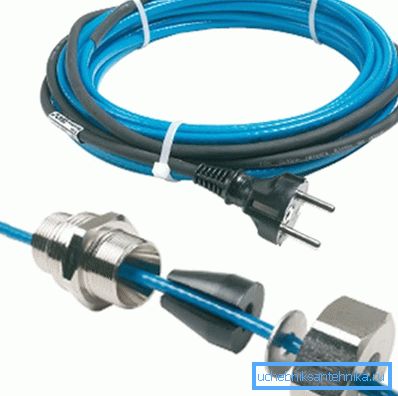

• Vedle samotného kabelu jsou speciální soupravy a žlaby pro instalaci na potrubí obvykle součástí soupravy topení.
• Přístroj je napájen ze sítě 220V. Někdy instrukce doporučuje připojit vodiče nepřerušitelným napájecím zdrojem, aby se udržely v provozním stavu během výpadku napájení.

Techniky instalace

Venkovní instalace

Vnější i vnitřní vodiče lze instalovat ručně.

Ve skutečnosti instalace nepředstavuje žádné zvláštní potíže - stačí jen dodržovat několik jednoduchých pravidel:

• U soukromých domů si vybereme model s výkonem 30 až 60 W / m - v mírné zóně, prostě už to není nutné.
• Očistěte potrubí od nečistot, prachu a rezu. Pro nejefektivnější přenos tepla potřebujeme, aby vodič těsně přilnul k kovu nebo plastu.

Tip! Pokud se potrubí polymeru zahřeje, pak před instalací prvků pro přenos tepla musí být potrubí zabaleno s proskleným materiálem. Tím bude teplo distribuováno rovnoměrněji a riziko tavení PVC nebo polypropylenu bude sníženo na minimum.

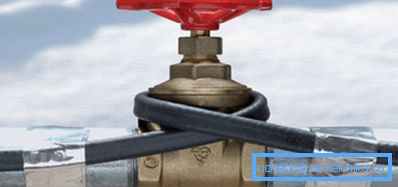

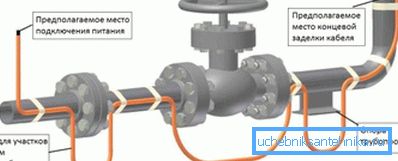

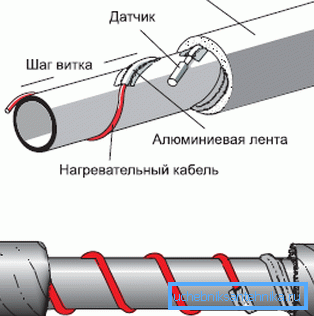

• Kábel položíme po potrubí (přímou nebo vlnovitou čárou) nebo z něj natočíme spirálu v krocích až 40 cm. Při použití odporových modelů v žádném případě nechte vodiče protínající se: v místě kontaktu budou velmi rychle vyfouknuty.
• Každých 20 cm fixujeme vodič pomocí metalizované lepicí pásky nebo speciálního žáruvzdorného obvazu.
• Pro snížení tepelných ztrát přilepíme kabel na vrchol s hliníkovou páskou na polymerovém podkladu, po kterém nás překryjeme tepelně izolačním pláštěm.

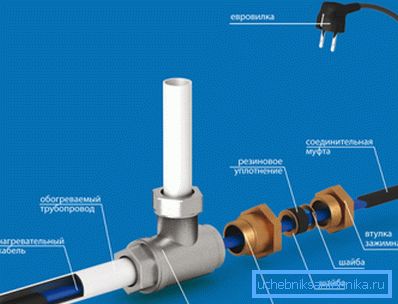

Vnitřní instalace

Interní instalace je poněkud komplikovanější:

• Vybíráme model, jehož délka odpovídá délce segmentu vyhřívané trubky. Zde je třeba vzít v úvahu, že vodič by neměl procházet ventily a plánovat instalaci s ohledem na tuto skutečnost.

Tip! Takové systémy mohou být použity pouze v potrubích s vnitřním průměrem 20 mm a více.

• Třepačku vhodného průřezu odřízneme do potrubí v místě vstupu kabelu.
• Dálkový ovladač dostaneme do potrubí a ujistíme se, že topná část je zcela skrytá v průchodu.
• Přístroj upevněte do odpalovacího otvoru pomocí dodaných armatur a adaptérů.
• Připojujeme ohřívač k síti pomocí zástrčky nebo rozvaděče.

Pokud byl použit samoregulační kabel, může být zkušební jízda provedena v libovolné situaci. Je však žádoucí otestovat odporové modely a používat je pouze při plnění všech potrubí vodou, jinak se riziko přehřátí výrazně zvětší.

Závěr

Použitím topného kabelu pro potrubí (jak se někdy nazývá topný kabel) zabraňujeme v zimě zmrznutí vody. A to znamená, že ani snížení tlaku, ani nárazy vody a odpadních vod nebudou pro nás ani strašlivé ani při nejtěžších mrazech. Další informace o principu fungování a způsobu instalace popsaných zařízení naleznete v tomto článku.
