Topné trubky z polypropylenu a vše, co s nimi souvisí

16-02-2018
Trubky

V tomto článku budeme hovořit o tom, jaké jsou potrubí pro vytápění polypropylenu, jak jsou vyrobeny a jaké jsou vlastnosti jejich použití. Vytápěcí systémy se stále vyrábějí s použitím různých tradičních materiálů, včetně různých kovových slitin.

Ale navzdory tomu se polymerační potrubí stává stále oblíbenější. Z tohoto důvodu existuje mnoho zřejmých důvodů, mezi které patří přijatelná cena a nižší pravděpodobnost zablokování.

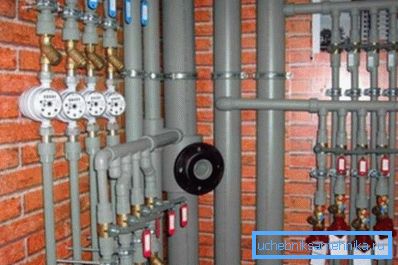

Profesionální systém vytápění

Charakteristika výrobních materiálů

Předtím, než mluvíme o potrubí, zvažte hlavní charakteristiky výrobního materiálu, který se používá při jejich výrobě. Koneckonců, tyto vlastnosti poskytují četné výhody související s topnými systémy.

Polypropylen (PP) je termoplastický polymerizovaný propylen. Materiál se vyrábí ve výrobním prostředí, které je podobné těm, ve kterých se vyrábí nízkotlaký polyethylen (HDPE). Rozdíl v typu polymerní kompozice je určen typem použitého katalyzátoru.

Polypropylen použitý při výrobě sanitárního příslušenství je bílý prášek nebo granule o hustotě do 0,5 g / cm2. V závislosti na výrobní technologii je PP k dispozici v bílé nebo barevné barvě.

Materiál je charakterizován vyšším bodem tavení než teplotní charakteristika polyethylenu. Kromě toho je polypropylen hustší a v důsledku toho má větší pevnost v tlaku a tahu.

Charakteristika PP trubek

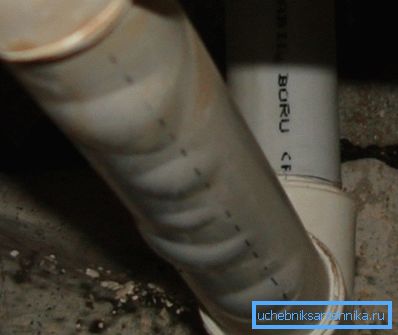

Na fotografii - důsledky nesprávného výběru typu potrubí

Moderní trubky z polypropylenu pro vytápění jsou charakterizovány těmito vlastnostmi:

  • za přijatelnou cenu, což je vysvětleno nejen nízkou výrobní kapacitou, ale také používáním při výrobě recyklovaných materiálů;
  • dokonale hladký povrch vnitřních stěn a v důsledku toho nízká pravděpodobnost ucpání v potrubí;
  • snadné obrábění a v důsledku toho chybějící potíže s instalací;
  • vysoká teplotní odolnost přepravované médium;
  • možnost položení vodovodu do stěny;
  • životnost hotového systému není potřeba pravidelné údržby;
  • Polypropylenová trubka vhodná pro práci s nejmodernějšími topnými zařízeními.

Výrobní funkce

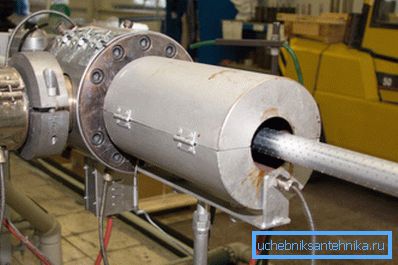

Průmyslová výroba polypropylenových trubek

Průmyslová výroba PP trubek se provádí vytlačováním roztaveného materiálu, díky čemuž jsou hotové výrobky charakterizovány vysokým stupněm svařitelnosti. PP armatury a ventily jsou vyráběny vstřikováním. Litinové kování je vyráběno výhradně pro tlakové trubky s označením PN20.

Pro zajištění vyšší pevnosti potrubí může být polypropylen vyztužen jedním nebo druhým materiálem odolným proti mechanické deformaci, jako je například fólie.

Vytápěcí systém byl postaven na dvou-trubkovém schématu

Mezi nejobvyklejší typy PP trubek patří následující změny:

  • "RRV" - toto označení se vztahuje na výrobky s vysokou odolností proti mechanickému zatížení. Výrobky s takovým označením jsou zpravidla zakoupeny pro pokládku do betonového potěru pro instalaci systémů "Tepelně izolované podlahy".
  • "PPH" - výrobky s tímto označením nejsou určeny pro použití v topných systémech, protože nejsou přizpůsobeny vysokým teplotám. Výrobky s takovým označením jsou charakterizovány velkým vnitřním průměrem, a proto se používají pro uspořádání větrání nebo hlavních vodovodů.
  • "PPR" je univerzální a nejběžnější produkt. Výrobky s tímto označením jsou stejně vhodné pro přepravu teplé a studené vody.

Moderní PP trubky jsou zastoupeny na trhu s následujícími značkami:

  • PN 20 - výrobky jsou určeny pro zařízení systémů ústředního vytápění a teplé vody;
  • PN 20 (Stabi) - výrobky jsou navrženy tak, aby vytvářely topné a vodovodní systémy s vysokým tlakem dopravovaného média;
  • PN 16 - výrobky se stejným úspěchem se používají pro uspořádání systémů ústředního vytápění a podlahového vytápění;
  • PN 10 - výrobky se používají především pro instalaci systémů studené vody.
  • Tepelné výrobky jsou speciálně vyráběny pro použití v topných systémech.

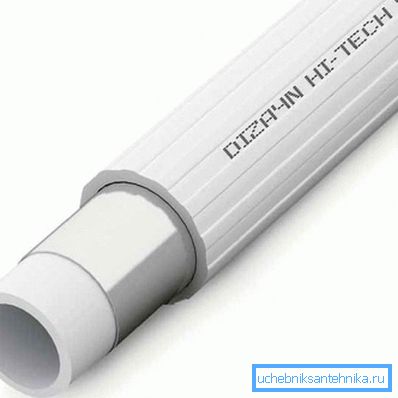

Polypropylenová trubka, zesílená hliníkovou fólií

Zpevnění fólie

Pokud máte zájem o montáž topného systému, jehož provozní životnost přesahuje 50 let, potřebujete speciální vyztužené PP trubky.

Takové výrobky jsou vyráběny za použití statických kopolymerů z polypropylenu s charakteristickým šedým odstínem. Jako výztužná vrstva se nejčastěji používá hliníková fólie, která současně posiluje konstrukci trubek, ale nezvyšuje stupeň elasticity výrobku. Méně často se používá jako výztužná vrstva skleněná vlákna.

Aby se vyloučil vývoj korozních procesů, je výztužná vrstva uzavřena mezi vnější a vnitřní vrstvou polypropylenu. Zesílené potrubí lze tedy použít nejen pro instalaci topných systémů ve venkovských domech, ale také pro připojení k centrálnímu systému v bytě.

Schémata topných zařízení

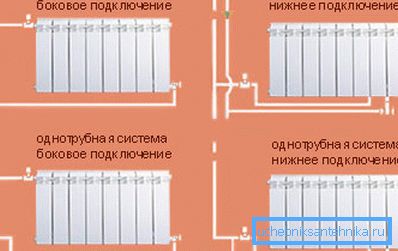

Plány pro výstavbu topných systémů

Předtím, než vám řekneme, jaké jsou pokyny k instalaci, zvažte princip, na kterém jsou instalovány topné systémy pomocí PP trubek.

Většina stávajících schémat dnes zahrnuje jedno nebo dvou trubkové připojení s horizontálními a vertikálními stoupačkami.

Z nejoblíbenějších schémat uvádíme:

  • se spodní a horní vrstvou (výběr vložky je určen umístěním stoupacího potrubí, ze kterého je dodávána horká voda);
  • jednopovrchová nebo dvoutrubková schéma (v souladu s možností připojení systému ke stoupačce pro napájení);
  • se souvisejícím pohybem vody v potrubí as uzavřeným schématem (v souladu s uspořádáním potrubí).

Důležité: Ve většině moderních stavebních projektů je vytápění postaveno na principu dvou trubek. Tato schéma zaručuje řadu výhod, mezi které patří především možnost sledování teploty v místnosti. Například s jednorázovým systémem všechny otopné tělesa ohřívají stejný proud, zatímco dvojrubkový schéma umožňuje vypnutí napájení na prvním chladiči bez ovlivnění provozu následujících baterií.

Technologie instalace

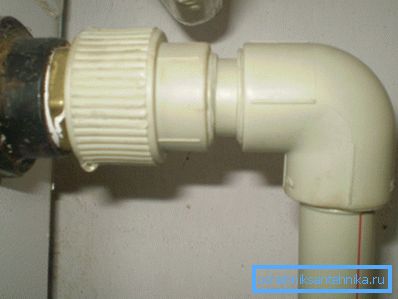

Příklad svaru

Návod k instalaci je do značné míry určen typem použitého příslušenství. Dnes se používají dva typy kování, jmenovitě kotevní verze a svařované výrobky.

Co si vybrat vybudovat systém vytápění pro domácnost?

  • Připojení kleštiny je poměrně silné a navíc lze provádět bez použití speciálních nástrojů. Tento typ sloučeniny je však charakterizován nedostatečně atraktivním vzhledem a křehkostí.
  • Svařované tvarovky poskytují silnější, trvanlivější a nejdůležitější, levné spojení. Navíc systém sestavený na svařovaných spojích vypadá mnohem atraktivněji.

Důležité: Chcete-li použít svařovanou trubicovou armaturu, budete potřebovat speciální páječku a příslušné příslušenství, jejichž cena zvýší náklady na konečný výsledek.

Takže navzdory skutečnosti, že nákup páječky bude muset vyklouznout, zaměřme se na svařovanou verzi instalace.

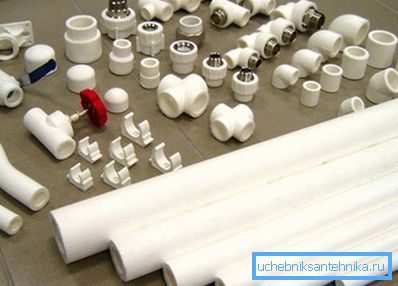

Trubky a armatury pro svařování

Pokyn práce je postupný a jednoduchý:

  • V první fázi je sestaven systémový diagram s uvedením požadovaných rozměrů potrubí a konfigurace armatur.
  • Dále jsou všechny součásti zakoupeny v souladu se schématem.

Důležité: Trubky se neříznou okamžitě, avšak v průběhu svařovacích prací se v předběžných výpočtech zjistí chyba.

  • Potrubí je vedeno z místa přívodu vody, to znamená ze stoupacího potrubí nebo z ohřívače.
  • Trubky před svařováním jsou řezány speciálními nůžkami a otřeny z nečistot.
  • Dále jsou potrubí a armatury ohřívány páječkou na teplotu tavení a jsou připojeny v celé jednotce.
  • Svařované prvky potrubí mohou být upevněny pomocí svorek až po úplném ochlazení (asi 10 minut).

Závěr

Tak jsme zjistili, jak se vyrábějí a používají potrubí pro vytápění z polypropylenu pro jejich zamýšlený účel. Kromě toho jsme uvažovali o typech těchto výrobků na trhu a co je lepší vybrat pro instalaci s vlastními rukama.

Máte nějaké otázky? Více užitečných informací naleznete v tomto článku.
