Topné kabely pro kanalizaci a vodoinstalace: metody vytápění

V případech, kdy majitelé prostě nemají možnost položit potrubí nad úroveň zamrznutí půdy, je nutno v zimním období ihned organizovat vytápění potrubí odpadních vod zevnitř i venku.

Samozřejmě je vhodnější položit potrubí pod tuto úroveň, ale pokud existují okolnosti, které to neumožňují, pak je nutno použít dodatečné topné články.

Typy potrubí, které potřebují topení

Často je nutné ohřívat kanalizační trubky těchto typů:

• Externí kanalizační potrubí sloužící k vypouštění odpadních vod do septiku nebo do čistírny místního typu:
• Trubky používané k odvodnění vyplachování vody z čističů filtrů;
• Potrubí, které zajišťuje komunikaci mezi kanalizačním septikem a odvodňovacími polimi nebo dobře odfiltruje.

Metody ohřevu potrubí

Nejpopulárnější a nejčastěji používané metody vytápění odpadních vod jsou následující:

1. Ohřívací kanalizace s topným vodičem;
2. Ustavení potrubí prvků vybavených vlastním topným systémem uvnitř potrubí.

Topení s kanálem

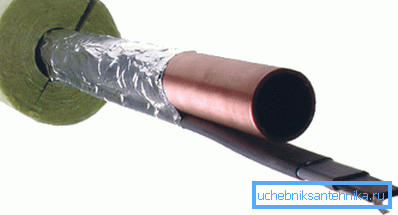

Při hledání odpovědi na otázku, jak ohřívat kanalizační systém v soukromém domě, chce každý majitel použít nejspolehlivější a odolnější topný článek, který je samoregulačním kabelem, pracujícím na principu topné pásky.

Zvláštnosti použití této metody zahrnují:

• Výkon tohoto typu ohřívače je asi 33 W na 1 metr potrubí;

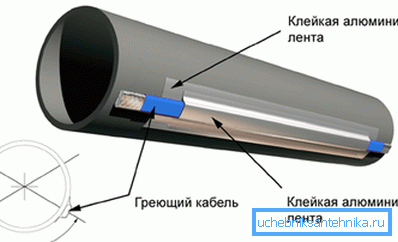

• Při jeho ukládání se používá lepicí páska s hliníkovým prachem na lepivém základě;
• Můžete jej nakrájet na kousky libovolné délky;
• Pokud je délka potrubí, která potřebuje topení, menší než 80 metrů, může být kabel této délky připojen přímo do elektrické zásuvky nebo do elektrické desky bez dalších zařízení.

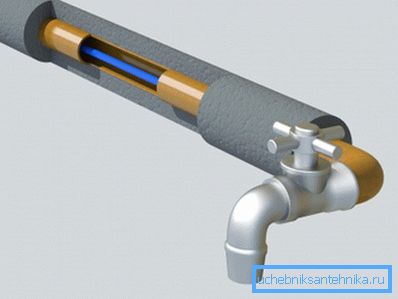

Rada Tento typ topení se nedoporučuje pro vytváření vnitřního vytápění. Vnitřní těsnění může být v případě nouze pouze dočasným opatřením.

Proces připojení

Pokyny pro připojení topného kabelu k vlastním rukám se skládají z následujících kroků:

1. Na jeden z konců topného kabelu je umístěna trubka s vysokým průměrem smrštitelnou trubkou;
2. Konec je odizolován a na délku asi 5 cm je opletení odstraněno na délku 1 cm;
3. Dráty topného kabelu jsou oddělené a odstraněny z izolace konců o délce 4 cm;
4. Na samotném kabelu oblékli tepelně smrštitelnou trubku středního rozměru a na každém drátu se přiložily i trubky s malým průměrem, které se smršťují;
5. Držíme smršťovací trubičku pomocí pinzety, ohříváme ji pomocí sušičky budov;

Rada Pokud nebyla fén na vlasy v budově, můžete se pomocí otevřeného plamene zmenšit. Například obvyklejší zapalovač.

1. Konce drátu vyčistíme na 0,6 cm;
2. Zkrutná opletka je umístěna v kovové trubce, po níž ji upínáme;
3. Provádíme odizolování elektrického kabelu z izolace na délku 8 cm;
4. Oddělujeme vodiče elektrického kabelu. Zemnící vodič nechá stejnou délku, zbytek je odříznut 3-4 cm;
5. Každé drátěné jídlo čistíme na 6 cm;
6. Propojujeme dráty elektrického kabelu a topení:

Rada Toto připojení je doporučeno pomocí smršťovací trubice s kovovým pouzdrem uprostřed.

1. Po připojení je pouzdro upnuto a trubka je usazena s vysoušečem vlasů.
2. Místa, kde jsou připojeny napájecí kabely, musí být izolovány izolační páskou;
3. Provádíme připojení kovového opletení, umístěme jeho konec do kovového pouzdra, po připojení musí být objímka upnutá;
4. Křižovatka opletení musí být izolována elektrickou páskou;
5. Křižovatka je pokrytá smršťovací trubicí s velkým průměrem, která je pak umístěna ve vysoušeči vlasů;
6. Volný konec topného kabelu se odtáhne o 0,6 cm, kovový oplet se odstraní;
7. Na konec kabelu je umístěna teplem smrštitelná čepička, která se smršťuje i se sušičem vlasů.

Instalace topného tělesa

Pro vysoce kvalitní provoz systému je nutné zajistit nejen připojení, kabel pro vytápění potrubí musí být také správně nainstalován.

Proces upevnění topného tělesa k potrubí by měl být prováděn s následujícími požadavky:

• Poloměr ohybu musí překročit minimální přípustnou hodnotu uvedenou v pokynech pro každý typ kabelu.
• Neinstalujte tento prvek na ostré povrchy;
• Před instalací musíte zajistit těsnost potrubí;
• Nepřipojujte do sítě síťovaný kabel;
• Po instalaci topného tělesa je nutno izolační potrubí izolovat.

Instalační proces

Dnes je možné použít jednu z 2 možností instalace:

1. Umístění jednoho nebo více topných těles podél potrubí paralelně mezi sebou. Cena topného systému v tomto případě přímo závisí na tom, kolik topných prvků bude použito;

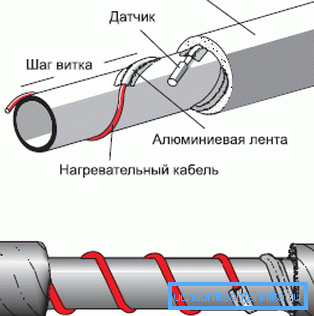

2. Navíjení potrubí jako spirály.

Dávejte pozor! Druhý typ instalace se používá v případě, kdy délka kabelu je několikanásobkem délky potrubí.

Samotná instalace se provádí následovně:

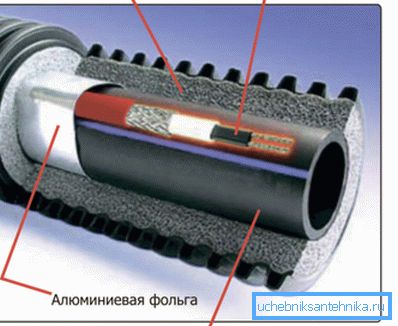

• Pro rovnoměrné ohřev plastových trubek se doporučuje předem zabalit fólií na lepivou bázi;
• Topný článek je také připevněn fólií;

Dávejte pozor! Bez ohledu na způsob upevňovacích prvků, které si vyberete, nezapomeňte, že potlačení odporového ohřívače je prostě nepřijatelné.

• Tepelná izolace potrubí je provedena tak, aby se zabránilo vniknutí vlhkosti. V případě potřeby obalte potrubí přídavným hydroizolačním materiálem;
• Tepelný snímač je připojen k potrubí fólií se skotskou páskou.

Na závěr

Provedením všech tipů, doporučení a pokynů popsaných výše budete schopni zajistit vlastní kanalizační systém s odpovídajícím ohřevem a potrubí nebudou zmrznout ani při nejtěžších mrazu. A video v tomto článku vám řekne ještě víc o tom, jak chránit kanalizační potrubí před zimními mrazy.
