Topná voda: vlastnosti a instalace odporového kabelu

Pokud je konstrukce objektu dostatečně promyšlená a neexistují různé ekonomické možnosti, pak se vytápění vodovodu předpokládá předem a nepotřebuje žádné úpravy po dokončení stavby. Taková opatření zahrnují položení potrubí hlouběji než bod mrazu do země o 50 cm, stejně jako izolace z minerální vlny, pěnového plastu nebo extrudované pěny z pěnového polystyrenu v suterénu nebo uvnitř nosných stěn.

Ale to, bohužel, není vždy možné, proto v situacích s vyšším příjmem můžete použít odporový kabel, jak to řekneme níže, a také ukázat video v tomto článku.

Ohřev

Odporový kabel

Samoregulační kabel, který lze použít k ohřevu přívodu vody, je vyroben ve formě tlusté pásky, kde je polymerní matrice vyhřívána paralelními polovodiči.

Takový systém je určen k soběstačnosti, to znamená, že polovodiče regulují svou teplotu ohřevu nezávisle, proto je vypalování tohoto systému v zásadě nemožné. Kromě toho může být takový vodič řezán na libovolném místě, pokud jeho délka přesahuje požadovanou délku, ale nemůžete ho zkroucit.

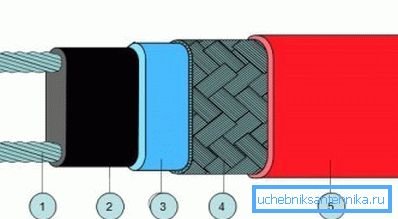

Modifikovaný polyolefin, který je aplikován ve dvou vrstvách na topném kabelu, vytváří vynikající mechanickou ochranu proti oděru a nárazům, chemicky aktivním látkám (rozpouštědlům, acetonům, ropným produktům) a také slouží jako vynikající dielektrikum.

Pokud chcete koupit odporový kabel tohoto typu, nezapomeňte, že jeho cena je mnohem vyšší než cena PNSV, ale vy jste úplně zbaven kontroly nad teplotou a napětím.

Instalace a předběžné výpočty

Při výběru odporového zařízení budete muset vzít v úvahu tři základní parametry pro jeho instalaci:

• Průměr vodovodního potrubí;
• Materiál, ze kterého je potrubí vyrobeno;
• Potenciální kapacita tepelné izolace na drátu.

Tabulka poměrů průměru potrubí k tloušťce izolace třetí strany

Poznámka: Při ohřevu potrubí pomocí odporového vodiče je v instalačním manuálu rovněž dodatečná tepelná izolace z pěnového plastu, extrudované polyetylénové pěny nebo minerální vlny. V opačném případě bude polovina energie ztracena, to znamená jít do vesmíru.

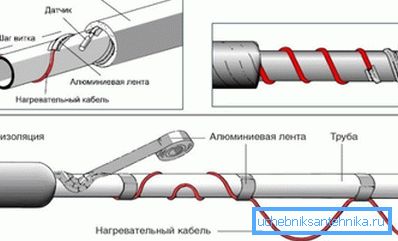

• Instalace odporového topného vodiče může být provedena dvěma způsoby - vnějšími a vnitřními. Externí pokládání může být provedeno několika způsoby - vedení kabelu v jedné přímce na jedné straně potrubí nebo dvě pásky na obou stranách, ale můžete ji také položit vlnovkou a dokonce ji zabalit, ale druhá možnost způsobí spoustu potíží. Tato povrchová montáž se provádí hlavně v případech, kdy byla voda nebo kanalizace již sestavena a uvedena do provozu.

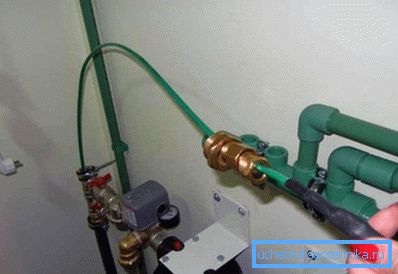

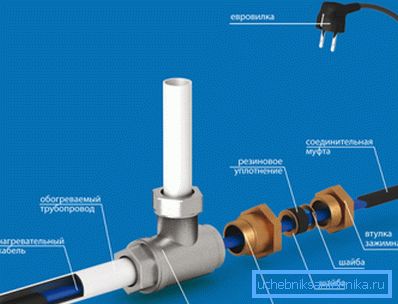

• Když si zakoupíte odporový topný kabel pro instalaci v interiéru, měli byste se ujistit, že prodáváte celou sadu, která kromě kabelu obsahuje pouzdro s průchodkou pro utěsnění vstupu, stejně jako sada pro řezání. Než začnete čistit konce, měli byste na drát vložit závitové pouzdro a potom samotnou žlabu, která by měla být pevně přitlačena k polyolefinovému pouzdru (ochraně proti úniku).

• Nejdříve budete muset protáhnout konec stíněného opletení, a proto vyčistěte polyolefinový plášť asi o 30-40 mm a obrazovku otočte ve formě vlajky - budete potřebovat k uzemnění. Potom vyndejte další vrstvu polyolefinu o 15-20 mm, abyste vyčistili topné konce, jak je znázorněno na horní fotografii, jen se ujistěte, že půda nemá příležitost kontaktovat topnou matrici.
• Nyní začnete řezat samotnou matrici, a proto je nejlépe kabel otočit bočně a opatrně, jako byste si ostříli tužku, nejprve vyjměte izolaci z jedné strany a poté z druhé strany. Poté rozpusťte měděné vodiče po stranách a odřízněte izolaci od středu. Nesnažte se dělat jinak - matice je docela těžká a je nejlepší ji odstranit tímto způsobem.

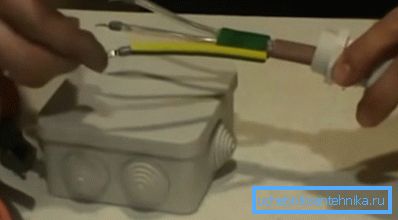

• Chcete-li připojit dva kusy, budete potřebovat dvoukanálový adaptér ze sady, jehož výřezy předem naplníte těsnicím materiálem, který také přichází se zařízením. Na koncích drátu jsou také umístěny první plastové a pak kovové trubky, které jsou zploštěny kleštěmi ve formě svorek, které jsou vloženy do štítu nebo speciální krabice, jako na horním obrázku. Poté vložte kabel do potrubí přes odpal a utáhněte těsnící pouzdro, které jste nasadili na začátku.

Doporučení. Pokud zvolíte odporový vodič pro potrubí topné vody, měli byste věnovat pozornost certifikaci izolace - měla by být vhodná pro použití potravin. Pokud takový certifikát neexistuje, může být vodič používán pouze pro instalaci do kanalizace.

Závěr

Po instalaci musíte konec kabelu utěsnit vlastním rukama a udělat to, rozdělit ho i pro připojení. Pouze v tomto případě je třeba provést konce různých délek, to znamená, že je naříznout jeden nad druhým o 5 mm dále spolu s lisovnicí a naplnit těsnicí hmotou.
