Tlak vody v potrubí

Nejpravděpodobnější příčiny poruch v provozu systému zásobování vodou v soukromém domě jsou, jak víte, korozí stěn potrubí, ukládání solí na nich a vysoký tlak vody v potrubí. Vzhledem k tomu, že jejich plastové protějšky v posledních letech nahrazují kovové trubky stále častěji, pouze poslední dva důvody uvedené výše představují skutečnou hrozbu pro váš systém zásobování vodou. Problematika bojů proti usazování solí nespadá do tématu našeho článku (ačkoliv částečně ovlivňují tlakové indikátory v potrubích), v souvislosti s nimiž budeme zvažovat pouze poslední faktor.

Abyste předešli možným problémům, měli byste se seznámit s pasem, který je k nim připojen, a ujistěte se, že jsou schopni odolat tlakům stanoveným ve vašem vodovodním systému před nákupem potrubí.

Tip! Zvýšený tlak v systému znamená zvýšení spotřeby vody.

To vede k další spotřebě energie spotřebované čerpacím zařízením, což zajišťuje nepřetržitou cirkulaci vody v systému.

Hodnota tlaku

Je dobře známo, že udržení normální úrovně tlaku vody v potrubí je nejdůležitější podmínkou pro provoz vodovodní sítě, stejně jako její dlouhodobý a bezproblémový provoz. V tomto případě se tlak v potrubí může výrazně lišit od pevného průměru normalizovaného pro systémy sanitárních zařízení pro domácnost.

Takže například pro normální provoz kuchyňského ventilu by tlak nosiče ve vodovodním systému neměl být menší než 0,5 baru.

Ale v reálném vyjádření se hodnota tohoto ukazatele zpravidla poněkud liší od stanovené hodnoty. Proto při přijímání vodovodního systému (zejména po jeho opravě) je žádoucí zkontrolovat pracovní tlak v souladu se zavedenými normami.

Pokud se jedná o samonosné potrubí před zahájením práce, měli byste si důkladně přečíst základní požadavky na sanitární systémy pro domácnost, stejně jako obecně uznávaný pořadí jejich uspořádání.

Tlakové vyvažovače

Zvažte některá zařízení, která pomohou vyrovnat tlak.

Expanzní nádrž

Pro vyrovnání tlaku vody v domácích potrubích lze použít speciální nástroje k odstranění přebytečného média. Kromě toho může být nadměrný tlak v systému velmi jednoduše kompenzován - v tom je instalována takzvaná expanzní nádoba, která přebírá všechna přebytečná média.

V souladu s jeho konstrukcí jsou všechny známé vzorky nádrží pro rozšiřování (kompenzace) rozděleny do zařízení otevřeného a uzavřeného typu. Jsou velmi často používány v systémech zásobování teplou vodou, protože v tomto případě je pravděpodobnost vzniku tlakových ztrát v systému velmi vysoká. To je způsobeno skutečností, že chladicí kapalina v průběhu jejího oběhu přes síť (od "návratu" do topného kotle a zpět do systému) mírně zvyšuje jeho hlasitost.

Tip! Když se teplota vody změní o 10 ° C, například rychlost expanze chladicí kapaliny v systému dosáhne 0,3% celkového objemu kapaliny v systému.

Nevýhodou otevřených expanzních zařízení je to, že jejich instalace uvede systém do režimu, který je charakterizován nízkým tlakem chladicí kapaliny a v důsledku toho špatnou manipulací. Navíc v otevřeném systému dochází k postupnému odpařování nosiče. Budete potřebovat další úsilí o jeho trvalé oživení.

K výše uvedeným skutečnostem můžete přidat skutečnost, že kvůli otevřenosti nádrže do něj neustále proudí čerstvé části vzduchu, což způsobuje zrychlení korozních procesů v systému.

Tip! Vzhledem k tomu, že otevřené expanzní nádrže by měly být umístěny v horní části budovy, vyžadují povinnou izolaci. Je zřejmé, že náklady na celý systém zásobování vodou jako celek se v tomto případě výrazně zvyšují.

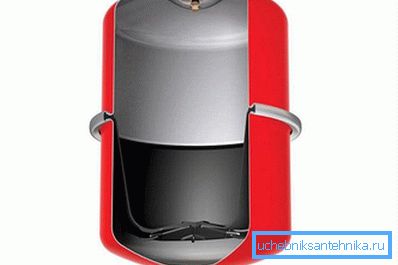

Je možné se vyhnout všem výše uvedeným potížím v důsledku použití uzavřeného zásobníku jako kompenzačního zařízení, jehož místo instalace zpravidla není standardizováno. Tyto nádrže jsou vybaveny vestavěným membránovým mechanismem, který umožňuje nastavit tlak nosiče v uzavřeném režimu.

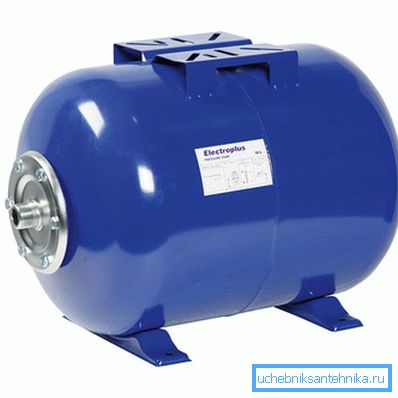

Akumulátor

Kromě kompenzačních nádrží ve vodovodních systémech lze instalovat tzv. Akumulátory, které se používají k ochraně potrubí před tak nebezpečným jevem jako vodním kladivkem.

Fenomén vodních kladiv se obvykle projevuje při nouzovém vypnutí čerpacího zařízení ze sítě nebo při ostrém zavření (otevření) sacího ventilu vody. Výsledné dynamické zatížení může výrazně překročit přípustné hodnoty pro konkrétní potrubí. Všimněte si, že takové zařízení jsou obvykle provozovány v potrubích s pitnou vodou a umožňují vytvořit malou zásobu médií, která mohou být automaticky přesměrována zpět do systému (v případě poklesu tlaku v ní). Stejně jako u kompenzačních zařízení uváděných výše, akumulátory mohou být provozovány v uzavřené nebo otevřenou formou a mají všechny výše uvedené nevýhody.

Tip! Současně s hydraulickými akumulátory se doporučuje umístit expanzní nádoby o malém objemu (cca 0,2 litru) do odsávacích bodů.

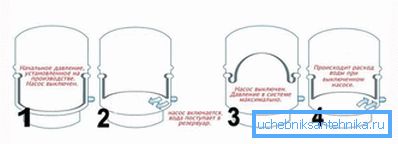

Princip fungování hydraulického akumulátoru

Při studiu konstrukce nejjednoduššího uzavřeného hydraulického akumulátoru zjistíme, že jeho působení je založeno na stejném membránovém mechanismu (podobně jako expanzní nádoba). V uzavřeném objemu je membrána v rovnovážném stavu vyrovnaná přibližně stejnými tlaky chladicí kapaliny a vzduchové bubliny umístěné na protilehlých stranách přepážky.Po zapnutí čerpací stanice se zvyšuje objem chladicí kapaliny v systému, což vede ke stlačování vzduchu v membránovém válci a v důsledku toho ke zvýšení jeho tlaku . Tato změna se automaticky přenáší na citlivý prvek vestavěného relé, který vypne čerpadlo, když tento parametr dosáhne určité hodnoty.

V procesu spotřeby vody v systému se jeho tlak výrazně snižuje, což opět vede k spouštění relé, ale nyní k zapnutí. Hydraulické indikátory

Výpočet tlaku nosiče, který je dostatečný pro normální fungování vodovodu, vám umožní přesně určit vzorky trubkových výrobků zakoupených před jejich instalací. Je třeba si uvědomit, že mezní hodnoty tlaku v síti jsou obvykle spojeny s následujícími ukazateli:

• horní a dolní prahové hodnoty tlaku tekutiny, pro něž jsou navržena kompenzační zařízení uzavřeného typu instalovaná v síti (expanzní nádoba a akumulátor);
• hodnoty tlaku, které vytvářejí podmínky pro normální fungování domácích spotřebičů, které jsou závislé na zásobování vodou (např. pračka);
• mezní hodnoty tlaků, pro které jsou potrubí, které jste koupili, a příslušné příslušenství (ventily, odpory, směšovače atd.).

Tip! Jednotka pro měření tlaku nosiče, který cirkuluje ve vodovodní přípojce, je 1 bar (nebo 1 atmosféra). Hodnota tohoto ukazatele pro městské vodovodní sítě (podle požadavků platného SNiP) by měla být asi 4 atmosfér.

Uvědomte si také, že ventily instalované v topném potrubí, mísičích a samých potrubích musí odolat krátkodobým tlakovým rázům až do 6 atmosfér. Při nákupu základních vzorků zařízení pro domácnost napojených na vodovodní síť byste měli zvolit modely, které mají malou bezpečnostní rezervu, pokud jde o omezující faktor. Takový předběžný návod vám umožní chránit je před náhlými tlakovými rázy v síti způsobenými hydraulickými rázy.

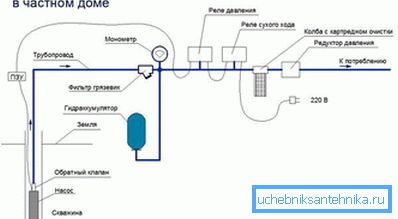

Je velmi důležité, aby tlak vody ve vodovodním systému v soukromém domě měl úroveň, která vám umožní současně zahrnout několik bodů spotřeby najednou, což lze dosáhnout minimálně 1,5 baru.

Pro přímé odečítání tlaku ve vodovodní síti se používají standardní měřicí manometry se standardní lineární stupnicí kalibrované ve vhodných jednotkách.

Servisní doporučení

Podle požadavků SNiP by měla být nejméně jednou ročně provedena kontrola funkčnosti zařízení v topné síti, stejně jako stav všech pomocných zařízení.

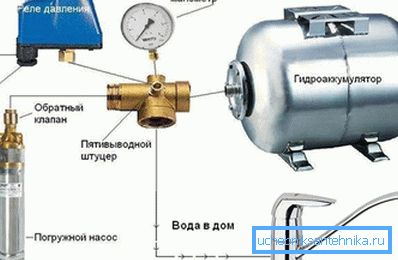

Během této zkoušky je nejprve zjištěna přítomnost netěsností ve vodovodním systému a výsledný pokles tlaku. Po opravě všech netěsností je nutné zkontrolovat tlak ve vodovodním systému, jak je naznačeno manometrem instalovaným na hlavním hydraulickém akumulátoru.

Při běžném provozu systému by měl být čtení tohoto zařízení blízké minimální hodnotě (Pmin). Se zřetelným rozdílem od Pmin (více než 10%) se budete muset pokusit zvýšit tlak na požadovanou rychlost zapnutím čerpacího zařízení pracujícího ve vaší síti. Pokud se tlak vody v topné síti zvětší (bezprostředně po spouštění relé zastavení čerpadla), bude nutné provést měření tlaku znovu, ale nyní v režimu vypnutí. Zadaný parametr se analogicky s předchozím případem nesmí lišit od hodnoty Pmax o více než 10%.
