Taková různá a tak populární plastová potrubí: použití

Se začátkem technické revoluce polymery stále více zaujímají náš životní prostor a prakticky bez nich nemohou. Například plastové hasicí trubky (vyrobené z polypropylenu) chrání naši bezpečnost. Také polypropylen, polyvinylchlorid a polyethylen dodávají vodu do našeho domu, slouží k vypouštění odpadních vod a přepravě chladicí kapaliny v topných systémech. Samozřejmě, pro použití každého z nich má své vlastní pokyny, které vám umožní navigovat provozním tlakem, teplotními parametry a místem instalace.

Zařízení pro výrobu plastových trubek - výrobní linka

Polypropylen

Obecné charakteristiky a nomenklatury

Poznámka: V technické dokumentaci mají různé typy materiálů vlastní zkrácené označení. Polypropylen má tedy zkratku PPR (PPRC) nebo PP, polyvinylchlorid - PVC a polyethylen - PE. Navíc PE potrubí může být HDPE nebo LDPE - nízký nebo vysokotlaký polyethylen.

PPR produkty s různým průměrem

V tuto chvíli bylo použití plastových trubek velmi silně přitlačeno na pozici kovu na trhu. Pro domácí distribuci horké a studené vody, stejně jako vytápění, je nejvíce poptávaný polypropylen, který má své vlastní úpravy.

Při nákupu můžete zjistit, že místo zkratky PPR na tubě jsou označeny PPR, PP-1, PP-2, PPB nebo PPRC. Měli byste vědět, že PPH a PP-1 jsou homopropylen, tj. První generace materiálů (je horší). Nyní je vytvořen náhodný kopolymer, takže pokud vidíte znaky PP-2, PPB nebo PPRC, můžete si být jisti kvalitou.

Navíc každá trubka má písmena PN, která jsou navázána na čísla udávající jmenovitý tlak v barech při teplotě vody 20 ° C (všechny parametry PPR se počítají přesně z této teploty).

Takže existují úpravy PN10, PN16, PN20 a PN25. Pro studenou vodu používejte PN10 a PN16 a pro teplou vodu a topení PN20 a PN25.

Zde hraje roli nejen tloušťka stěny, ale i výztuž trubek (jejich cena je samozřejmě vyšší), která se provádí hliníkovou fólií nebo skleněnými vlákny.

Sekce PPR RN20
  • Pro studenou vodu, jejíž teplota nikdy nezvyšuje nad 20 ° C, použijte modifikaci PPR PN10. Může také odolat krátkodobě 45 ° C, ale při dlouhodobém ohřevu z takové teploty se trubka jednoduše deformuje.

Pracovní tlak je 1,0 MPa (10,2 kg / cm2). Tato úprava je v prodeji s vnější částí od 20 mm do 110 mm, délka - 4000 mm. Spolu s průměrem se mění i tloušťka stěny, která se může pohybovat od 2,3 mm do 10 mm.

  • Stejně tak u studené vody, jejíž teplota nikdy nevyšla nad 20 ° C, použijte modifikaci PPR PN1. Na rozdíl od předchozího modelu tento výrobek vydrží 60 ° C, ale s prodlouženým ohřevem stále dochází k deformacím. Pracovní tlak - 1,6 MPa (16,3 kg / cm2).

Tato úprava je v prodeji s vnější částí od 20 mm do 110 mm, délka - 4000 mm. Tloušťka stěny - od 2,8 mm do 15 mm.

  • Pro ohřev teplé vody a vytápění se používají vyztužené modifikace PN20. Zde je přípustná pracovní teplota 80 ° C (krátkodobě - ​​110 ° C). Takové potrubí je často nazýváno univerzální, protože dělají všechny elektroinstalace (teplá / studená voda a topení).

Přípustný tlak zde činí 2,0 MPa (20,4 kg / cm2), vnější průměr od 20 mm do 110 mm, tloušťka stěny 3,4 mm až 18,3 mm, délka - 4000 mm.

  • Zesílená modifikace PN25 je navržena pro vysoký provozní tlak v systému.. Neustále udržuje 2,2 MPa (25,49 kg / cm2) a jmenovitou teplotu 95 ° C (krátkodobě až 150 ° C). Vnější průměr je od 20 mm do 110 mm (zřídka 125 mm), tloušťka stěny je od 3,4 mm do 18,3 mm. Takové trubky se nejčastěji používají pro centralizované vytápění, kde je možné vysoký tlak v systému (zejména ve výškových budovách).

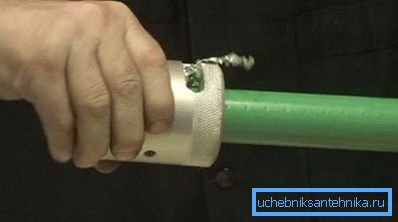

Photo stripper PPR holící strojek

Poznámka: Armovací trubky jsou obvykle umístěny ve střední části stěny, ale někdy to není. Například v PN25 - fólie může být blíže k povrchu a musí být vyčištěna tak, aby při svařování s kování nezasahovala do adheze.

Je velmi nepohodlné to udělat s nožem, protože je nutné předem vyčistit vrchní vrstvu polypropylenu. Za tímto účelem se nachází holicí strojek, proces čištění, který vidíte na fotografii.

Montážní příslušenství

Armatury, kohouty, páječky pro PPR

Tam jsou také příslušenství pro plastové trubky, které poskytují jejich instalaci a funkčnost - to jsou fitinky, tahy, kohoutky a samozřejmě elektrická páječka s duralovými tryskami (možná teflonovým povlakem) různých průměrů.

Takže mezi kování se nacházejí odpaliště, čtverhranky, spojky, zátky, úhly 32, 45, a 90 °, amerických a konvenčních závitových tvarovek. Kromě těchto částí jsou pro optimální stohování při přechodu potrubí krátké bypassové trysky, které jsou řezány pomocí spojky, a místo kovu kulové kulové kohouty s polypropylenovým kroužkem, které mají životnost nejméně 50 let a nad samotnými trubkami.

Poznámka: Někteří se zajímají o to, jak odšroubovat excentr z plastové trubky, pokud se její horní část odtrhla a není možné jej zachytit pomocí klíče nebo kleští. Tato situace je obtížná, takže musíte buď použít šestnáctku, nebo řezat drážky pomocí souboru a odšroubovat pomocí malého klíče.

Metalloplast

Základní parametry

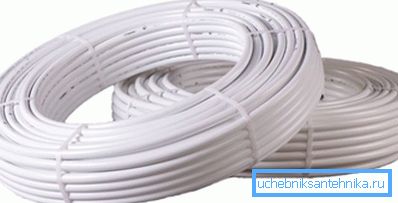

Kovové vlákna

Trubky vyrobené z kovových plastů se používají hlavně pro distribuci studené vody a pro uspořádání obrysu podlah teplé vody, i když v některých případech se používají i pro externí vytápění.

  • Vnější průměr zde může být 16 mm, 20 mm, 26 mm, 32 mm, 40 mm a 63 mm, ale nejoblíbenější část může být nazývána 16-20 mm.
  • Laminát na bázi kovu má velmi nízkou tepelnou vodivost (1300 krát méně mědi), může být provozován při provozním tlaku 10 barů a při jmenovité teplotě 0-95 ° C (na krátkou dobu - 110 ° C).
  • U nejběžnějšího průřezu je tloušťka stěny 2-2,25 mm, zatímco hliníková fólie je tloušťka 0,2-0,24 mm. Na 1 lineárním metru o průměru 16 mm je 0,133 litrů a na 20 mm - 1,201 litru.
  • Koeficient roztažnosti kovových plastů bez ohledu na průměr 0,2610-4 na ° C a tepelná vodivost 0,43 W / m * K.

Potrubí a armatury

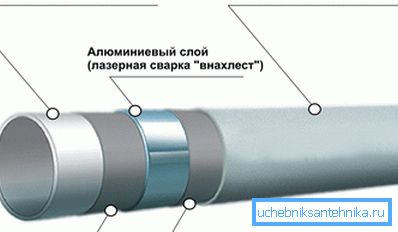

Metalloplast v sekci

Trubka z kovového plastu se skládá ze tří vrstev spojených lepidlem: uvnitř je vrstva vysokotlakého polyetylenu (LDPE), potom hliníková fólie a mimo vrstvu nízkotlakého polyetylénu (HDPE). Pokud zakoupíte materiál pro instalaci podlahového vytápění, věnujte pozornost fólii - tato vrstva musí být bezproblémová nebo překryta

Tip! Pokud při čištění HDPE uvidíte švu, taková potrubí pro vytápění nebo ohřev vody by neměla být odebrána. Navíc, aby se ušetřilo několik výrobců, nelepí fólii na PE - to je známka špatné kvality a takový kovový laminát je vhodný pouze pro studenou vodu.

Kování pro kovový plast

Stejně jako jinde existují součásti pro plastové trubky - jedná se o různá zařízení pro připojení a zapojení, které jsou na obrázcích znázorněny. Ale tyto sloučeniny jsou slabým bodem.

Pokud je provozní životnost kovových plastových trubek 10-15 let, bez ohledu na vlhkost místnosti, mosazné připojení vždy nepřežije toto období - prasknou. Je obzvlášť nebezpečné utěsnit je omítkou nebo tmelem - absolutně všichni instalatéři v takových případech preferují polypropylen na kovový laminát.

Polyvinylchlorid

PVC potrubí a armatury, stejně jako konzoly pro ně

Pro instalaci odpadních a vzduchových kanálů (ventilace) se používají netlakové PVC trubky o průměru 32 mm, 50 mm a 100 mm, jejichž délka může být 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm a 2000 mm.

U vnějších splašků je použita větší část - 150 mm, 200 mm, 250 mm a 300 mm a navíc potrubní pláště jsou vyráběny pro pískové a artesiánské studny, které zajišťují zachování půdy před zhroucením.

Propojení kanalizačních trubek se provádí na úkor tvarovek, které se vyrábějí v těchto formách: spojka, úhel (32 ?, 45 ?, 90?), Zátky, revize, odpaliště, čtverce, PVC nebo pryžové redukce (pro přepínání z jednoho průměru do druhého) . K dispozici je také komplexní vybavení, které může obsahovat několik možností. Hrdlové pouzdro může být použito pro připojení trubek potrubí nebo jednoduše vnějšího a vnitřního závitu na jejich koncích.

Poznámka: Je třeba poznamenat, že oprava plastových trubek s vlastními rukama je mnohem snazší než při práci s kovem. To je také jeden z důvodů pro výběr plastů.

Závěr

Navzdory obecnému známému, které jste již po přečtení tohoto materiálu obdrželi, mohou mít plastové trubky určité parametry - to závisí na výrobci. Proto při nákupu vždy konzultujte s prodejcem nebo pečlivě prohlédněte dokumentaci. Jako doplněk k výše uvedeným doporučením vám v tomto článku nabízíme video, které vás tímto tématem lépe seznámí.
