Svařování polyetylénových trubek: pokyny pro samostatnou

Po dlouhá léta nejoblíbenějším a nejoblíbenějším materiálem pro výstavbu vodovodních a topných systémů byly kovové trubky. Dnes jsou nahrazeny analogy polymerů a v důsledku toho se namísto tradičních závitových tvarovek používá svařování polyetylénových trubek.

V tomto článku budeme hovořit o tom, jaký je proces svařování polymerních výrobků a jak a jakými nástroji se tato práce provádí.

Výhody svařovaného spoje

Svařování polyetylénových trubek vyžaduje dostupnost zkušeností a použití speciálních nástrojů. Proč je volba tohoto typu připojení potrubí považována za slibnější ve srovnání s použitím tradičních potrubních armatur se závitem.

Existuje několik důvodů pro výběr svařovaného spoje a mezi ně patří:

• dlouhá životnost, bez ohledu na kvalitu přepravovaného kapalného média;
• není potřeba pravidelné údržby;
• krátké termíny pro instalaci;
• rozumná cena svařované armatury;
• absolutní absence těsnosti za předpokladu řádné instalace;
• esteticky atraktivní vzhled dokončeného potrubí.

Výběr trubek

Rozhodli jste se, že instalujete instalátor nebo topný systém sami?

V tomto případě je nutné určit, které trubky jsou vhodné pro výrobu svařovaného spoje.

• Univerzálním řešením jsou polypropylenové trubky, které jsou speciálně navrženy pro instalaci pomocí tepelného připojení.. Takové konstrukční prvky se stejným úspěchem se používají pro zařízení, a to jak studené, tak horké vody. Navíc potrubí z polypropylenu (PP) - to je optimální řešení pro uspořádání topných systémů, včetně systémů, "teplé podlahy".
• Pro zařízení na studenou vodu je možné použít plastové (PE) a polyvinylidenfluoridové (PVDF) výrobky s označením PN 16. Takové trubky jsou poměrně levné, ale odolávají pracovnímu tlaku nejvýše 1,6 MPa.
• Pro zařízení pro vytápění a ohřev teplé vody lze použít plastové potrubí označené PN 20. Takové výrobky mohou odolat jmenovitému dlouhodobému tlaku do 2 MPa.

Důležité: Trh má omezený výběr polypropylenových trubek zpevněných hliníkovou fólií. Takové výrobky na řezu jsou podobné laminátu na bázi kovu, ale jsou určeny pro montáž svařováním.

Odrůdy svařovacích zařízení

Moderní zařízení pro svařování polyetylénových trubek představuje široká škála více či méně špičkových přístrojů, které se liší konstrukcí, značkou výrobce a samozřejmě cenou.

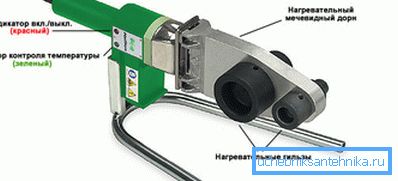

Téměř všechna zařízení pro tepelné připojení polymerních trubek a tvarovek, navzdory vnějším vlastnostem, mají mnoho podobných vlastností. Při návrhu jakéhokoliv pájecího zařízení je k dispozici topný článek, regulátor napájecího napětí, který je zodpovědný za intenzitu vytápění a skříň s rukojetí.

Navzdory zjevným podobnostem však mohou být všechny páječky na trhu rozděleny do následujících kategorií:

• Zařízení pro ruční svařování - určeno k práci s polyetylenovými a polypropylenovými trubkami.

Princip činnosti těchto zařízení spočívá v zpracování spojů mezi trubkou a armaturou. Použití těchto páječek je možné, pokud průměr svařovaných dílů nepřesahuje 50 mm.

Důležité: Zřídka existují ruční úpravy, které pracují s průměrem až 125 mm.

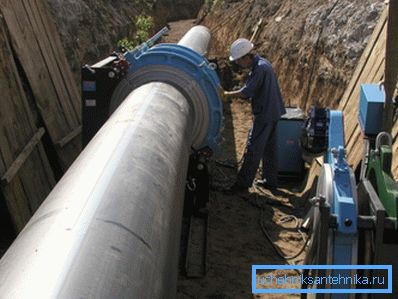

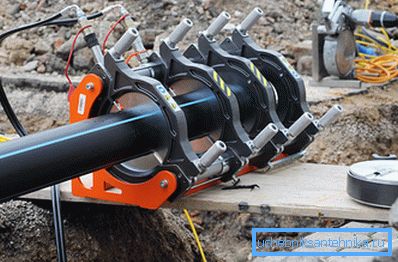

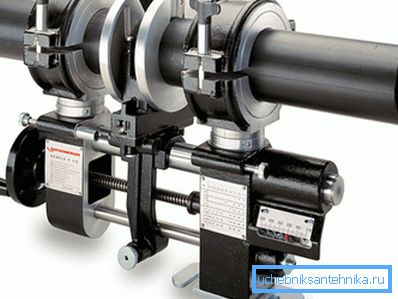

• Mechanická zařízení jsou určena pro práci s trubkami o průměru 50 mm a více.

Hlavní výhodou mechanických zařízení je provozní všestrannost. Takové páječky pracují s většinou odrůd plastových trubek.

Nevýhody mechanického vybavení zahrnují vysokou cenu a komplexní správu, kterou nezajímají všichni inženýři pro začátečníky.

V souladu s konfigurací topného prvku jsou rozlišeny ploché (xiphoidní) a jádrové modifikace domácnosti. Podle většiny odborníků je výhodnější použití modifikací tyčinek, neboť tato zařízení umožňují práci na těžko dostupných místech nebo ve stísněných podmínkách.

Výběr svařovacího zařízení pro domácí použití

Jak již bylo uvedeno, všechny páječky pro trubky mohou být buď principiálně manuální nebo mechanické. Kromě toho, jsou-li první konstrukční součásti navrženy pro práci s malými průměry, pak jsou vhodné pro průmyslové použití.

Vzhledem k tomu, že většina začínajících instalátorů získá nástroj pro budování domácích potrubí, je to manuální úprava, která je nejlepší volbou a jsou zřejmé důvody:

• Ruční nářadí pro pájky s průměrem průměru až 50 mm. Současně se většina domácích systémů vytápění a zásobování vodou vyrábí pomocí trubek tohoto průměru.
• Ruční nástroje jsou relativně kompaktní a snadno použitelné, což je důležité pro začátečníky.
• Ruční nástroje jsou mnohokrát levnější než mechanické protějšky, a proto je možné je zakoupit speciálně pro jednorázovou instalaci.

Co hledat při nákupu domácího spotřebiče:

• Dokončení - zařízení jsou dodávána v prodeji ve formě sady s určitým počtem trysek. Čím víc působivé je zařízení zakoupeného zařízení, tím lépe. Nejlepší volbou jsou soupravy s sadou trysek pro trubky o průměru 16, 32, 50, 110 mm.
• Napájení je důležitým parametrem, protože závisí na tom, jak rychle bude provedena instalace. Zpravidla platí, že pro zařízení pro potrubní vedení domácnosti jsou modifikace s maximálním výkonem do 1 KW dost.
• Značka není nejdůležitějším parametrem, neboť to není tak důležitá značka výrobce, nýbrž země, ve které je zařízení vyrobeno.

Je výhodnější kupovat ne turecké a ne čínské výrobky, ale zařízení vyrobená v Evropě, například v České republice. Taková zařízení nejsou mnohem dražší, ale rozdíl v cenách je plně odůvodněn vysokou kvalitou a spolehlivostí přístroje.

Jak pájit

Důležité: Před spájkováním domácích vodovodních nebo topných systémů je třeba cvičit nepotřebné kusy potrubí.

Pokyny pro svařování polyetylénových trubek jsou následující:

• Řezané trubky na požadovanou délku řezáme speciálními nůžkami;
• ohřejte páječku;
• Upevňujeme armaturu na stranu páječky, kde je umístěna užší topná objímka a trubka je zasunuta do příslušného otvoru na druhé straně;
• počítáme až asi 15, po kterém odstraníme potrubí a armaturu;
• Vložte trubku do armatury a počkejte, až se plast zchladí.

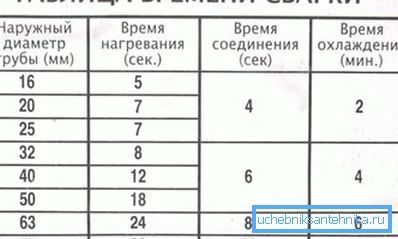

Důležité: Uvedené pokyny jsou vhodné pro svařování systémů pro domácnost z plastových částí. Pro práci s díly s větším průměrem vyrobenými z jiných polymerních materiálů jsou užitečné speciální stoly, kde jsou uvedeny poměry průměru, tloušťky stěny a doby potřebné pro vytápění.

Závěr

Nyní víte, jak a jakým zařízením jsou svařeny polyetylénové trubky. Výše uvedené informace lze uplatnit v praxi, výběrem páječky a prováděním instalace potrubí.

Existují otázky, které potřebují vyjasnění? Odpovědi na ně můžete najít sledováním videa v tomto článku.
