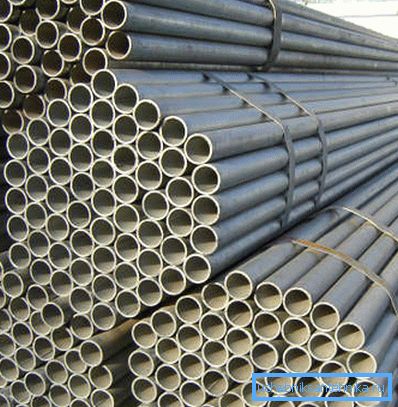

Svařovaná trubka 108 - nepostradatelný stavební materiál

I přes vzhled plastových trubek nehrozí ocelová trubka. Kovové instalatérské, topenářské a kanalizační systémy zůstávají docela populární a potrubní ocel lze také použít jako podpůrné prvky rámce. Například potrubí 108 po 4 může být dobře použito jako stojan pro rám lehké konstrukce.

Obecné informace o elektrickém svařovaném potrubí

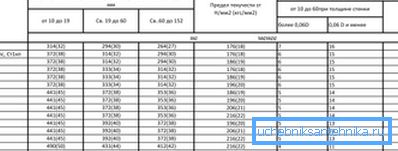

Ocelové potrubí po více než deset let se používalo nejen k pokládání klempířských a topných systémů, ale také jako stavební materiál. Rozsah použití svařovaných trubek je mnohem širší než na první pohled. V závislosti na účelu je složení oceli odlišné a požadavky na válcování jsou různé.

Klasifikace elektrických svařovaných trubek

V závislosti na místě určení lze rozlišit následující trubkové válcované výrobky:

• Třída 1 - používá se v každodenním životě. Tato skupina zahrnuje potrubí, které se používá například pro instalaci topného systému. Dokonce i nešpecialista se postará o instalaci, budou zapotřebí pouze podrobné pokyny pro práci;

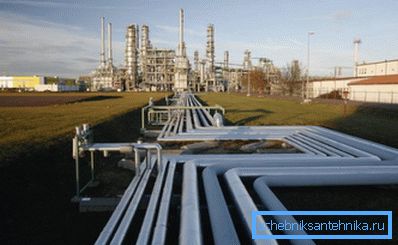

• Stupeň 2 - se zvýšenou odolností proti tlaku a teplotě. Tento typ pronájmu se používá k čerpání oleje, stejně jako vody v hlavním potrubí;

• Stupeň 3 - složení oceli se vybírá na základě častých změn teploty a tlaku. Rozsah - potravinářský průmysl, chemický průmysl atd.;
• Třída 4 - potrubí vystavené silnému mechanickému namáhání, například při vrtání studny. Ocel by měla mít zvýšenou odolnost proti opotřebení;
• Třída 5 - tento pronájem se používá hlavně jako nosné prvky pro rámy. Proto je hlavním požadavkem vysoká pevnost a nízká cena;
• Stupeň 6 - je vyráběn tak, aby vyhovoval potřebám strojírenského průmyslu. Hlavním znakem je zvýšená odolnost vůči vysokému tlaku, odolnosti proti oděru.

Regulační rámec

Můžete si vybrat několik standardů, geometrické rozměry, hmotnost a tolerance v GOST 10704-91, a také základní informace o rozměru. Například potrubí 108x4 podle GOST 10704 91 nemůže být vyrobeno s délkou menší než 4 m.

Dimenze obecně závisí na průměru:

• více než 426 mm - velikost je zpravidla stanovena dohodou se zákazníkem;
• více než 152 mm - minimální délka je 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• méně než 30 mm - 2 m.

Rozsah velikostí je poměrně velký: průměr se pohybuje od 10 do 1420 mm a tloušťka kovu může být 1 až 32 mm. Proto je hmotnost potrubí velmi odlišná. Například hmotnost 1 metru potrubí 108x4 podle standardu je asi 10,26 kg a se zvýšením tloušťky kovu na 5,0 mm se tento údaj zvýší na 12,70 kg.

Dávejte pozor! Při označování je vždy uveden vnější průměr. Pro zjištění vnitřního průměru je nutné odečíst z tohoto čísla dvojnásobnou tloušťku stěn.

Kromě toho musí dokument zohlednit i řadu technických podmínek. Tato data jsou důležitá ve fázi řízení kvality potrubí.

Můžete vybrat takové dokumenty jako:

• GOST 10705-80 - informace se týkají potrubí o průměru 10-530 mm (nízkolegovaná a uhlíková ocel). Dokument obsahuje seznam pravidel pro přijímání, testování, maximální přípustnou koncentraci nečistot apod .;
• GOST 10706-76 - složení je přibližně stejné, ale požadavky v tomto dokumentu platí pro potrubí o průměru 426 - 1620 mm;

• GOST 10707-80 - uvádí požadavky na trubky svařované za studena o průměru 5-110 mm (uhlíková ocel);

Co se týče bezešvých trubek válcovaných za tepla, pro ně jsou hlavní informace v GOST 8731-74. Absence švu činí potrubí ještě spolehlivější, ačkoli hustá zeď také zvyšuje hmotnost potrubí, například hmotnost 108 × 6 potrubí je již 15,09 kg / bar. m

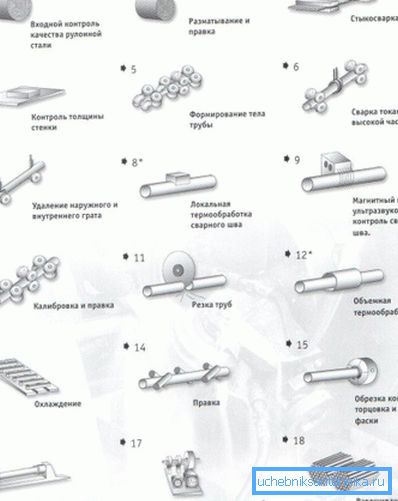

Hlavní etapy výroby

Celý výrobní proces lze rozdělit do několika fází:

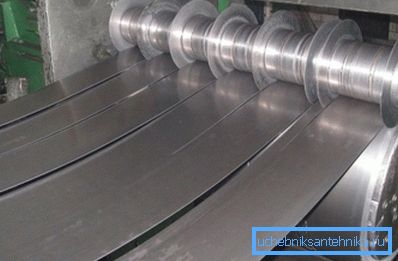

• kovová páska s konstantní šířkou působí jako surovina. Je lisovaný a tupo svařovaný tak, že se získá kontinuální ocelový pás s konstantní šířkou. Ujistěte se, že ovládáte tloušťku oceli, závisí na hmotnosti potrubí 108x4 a jakékoliv jiné velikosti;

• v dalším stupni prochází proužek válcem, který dává pásu tvar budoucího potrubí (dosud není provedeno žádné svařování);
• svařování;
• grat je odstraněn;

Dávejte pozor! Hřbet musí být odstraněn nejen zvenku, ale také zevnitř. Pokud bude potrubí pracovat v tlakovém režimu, pak uvolněná vnitřní vrstva naruší tok tekutiny.

• poté je sledována pevnost švu, potrubí je řezáno, konce jsou očistěny od otřepů. V případě potřeby se provádí povrchové oblékání;
• hotový potrubí je uloženo.

Při ovládání musíte brát v úvahu způsob svařování. Takže, jestliže byl použit švýcarský šev (GOST 10706), měla by se hmotnost zvýšit o 1%.

To znamená, že pokud hmotnost potrubí 108x5 činila 12,70 kg / bar. m, pak při použití švu se zvýšenou pevností bude 12,827 kg / pog. m. S velkými objemy to záleží.

Příklady použití elektrických potrubí

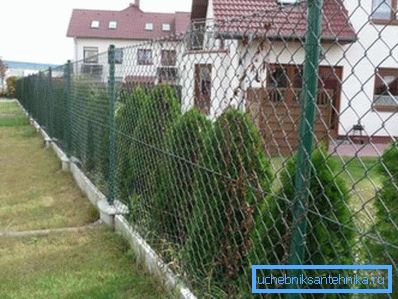

V jednotlivých stavbách se obvykle používá k instalaci topných systémů, klempířských. Veškerá práce se obvykle provádí ručně. Malé rozměry lze použít jako rámové prvky trubek pro lehké konstrukce, jako jsou altány.

Pokud jde o velké velikosti, je třeba vzít v úvahu cenu. Náklady na potrubí o průměru 108x4 jsou tedy poměrně vysoké (asi 30 000 - 33 000 rublů / tunu), takže nemá smysl používat například kanalizaci.

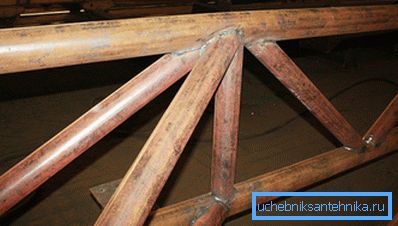

V průmyslové výstavbě se plně projevují výhody elektricky svařovaného potrubí. Velké rozměry lze použít jak jako regály, tak pro pokrytí velkých rozměrů. V druhém případě se musíte uchýlit k vytváření hospodářství.

Vlastní hmotnost potrubí neumožní zablokovat rozpětí jediného potrubí. Například hmotnost potrubí 108x3 5 je 9,02 kg / bar. m. s rozpětím 15,0 m bude mít pouze vlastní hmotnost 135,3 kg.

Shrnutí

Elektrovařované a bezešvé trubky jsou oblíbené nejen individuálně, ale i v průmyslové výstavbě. Malé velikosti se často používají v každodenním životě, ale větší průměr je také vhodný pro serióznější konstrukci.

Video v tomto článku podrobně popisuje proces výroby elektricky svařovaných podélných trubek.
