Spojky pro pnd potrubí a další způsoby jejich připojení

Jaké jsou spojky pro potrubí HDPE (nízkotlaký polyetylén)? Existují různé typy příslušenství různé vlastnosti? Jaké jiné, kromě spojovacích spojů, způsoby mohou spojit trubky?

Zjistíme to.

Spojky

Seznam

Uveďme seznam všech typů spojů používaných pro polyetylénové potrubí.

• Kompresní armatury - sklopné pomocí gumových kroužků. Při utahování pomocí dorazového kroužku rozšiřuje pojistná matice těsnění; který se naopak těsně připevní k potrubí a utěsní spojení.

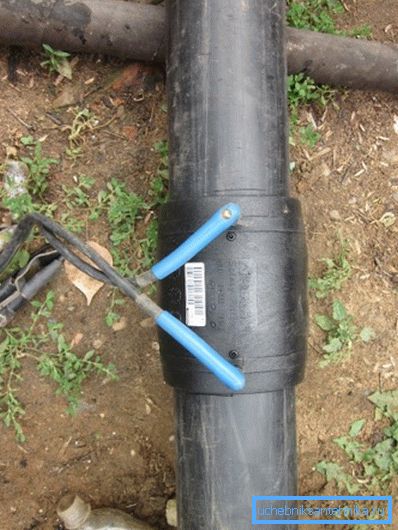

• Elektrovařované spojky pro potrubí PND - druh trvalého spojení, ve kterém má být ohříváno sousední plochy, je použita topná cívka předinstalovaná výrobcem. Použití elektricky svařovaných tvarovek vám umožňuje bez páječky: stačí pouze použít dvojici kontaktů 12 voltů z transformátoru s krokem dolů nebo baterie a vydržet určitou dobu vytápění.

Zvědavě: nedávno transformované svařovací transformátory s čtečkou čárových kódů. Při čtení označení získávají informace o napětí, době zahřívání a chlazení armatury.

Tato informace je však k dispozici v označení a ve formě, která je k dispozici pro vizuální čtení.

Pevnost spojení v elektrofúzní metodě není nižší než pevná trubka. Jedinou vážnou nevýhodou tohoto vybavení je poměrně vysoká cena. Dáváme maloobchodní ceny za nejoblíbenější velikosti přímých spojů bez změny průměru.

• Špatné spojení používané výlučně pro instalaci odpadních splašků. Trubky PND s tlakovou hlavou o průměru 50, 110 a 150 mm jsou plně kompatibilní s kanalizačními příslušenstvím příslušných standardních velikostí a často se používají namísto běžnějších PVC-U trubek. Důvodem je mnohem lepší akustické vlastnosti polyethylenu: silné a elastické stěny téměř úplně uhasí zvuky pohybu odtoků.

Montáž

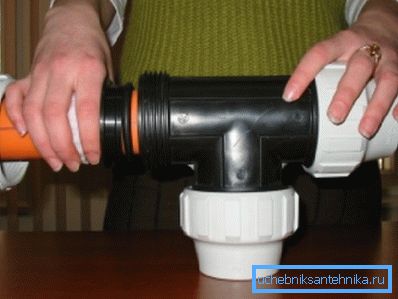

Jak připojit trubky pomocí komprese?

1. Trubka je oříznuta speciálním nožem. Při jeho nepřítomnosti můžete použít obvyklou pilu s následným zpracováním okraje se souborem. Řez musí být přesně kolmý k podélné ose.
2. Šikmá část je odstraněna z vnitřní a vnější strany potrubí. Je lepší použít kalibrátor pro tuto práci, ale v extrémních případech to udělá ostrý nůž. Cílem je zabránit vyboulení nebo přemístění gumového těsnění.
3. Spojovací matice, upínací a axiální kroužky a prstencové pryžové těsnění se postupně zavádějí na trubku, po jejímž konci se zasune do pouzdra spojky.
4. Kroužky a matice jsou vedeny k okraji a zkroucené ručně.

Jak se svařuje HDPE trubky pomocí elektromuftovy metody?

1. Potrubí je prsty a vyčištěno z odpadků.
2. Po zasunutí do armatury jsou kontakty spuštěny po dobu uvedenou v označení.
3. V okamžiku chladicího úseku potrubí zůstává úplná nehybnost.

A co instalace splašků pomocí spojky s gumovými těsněními?

Jemné odstíny jsou jen dva.

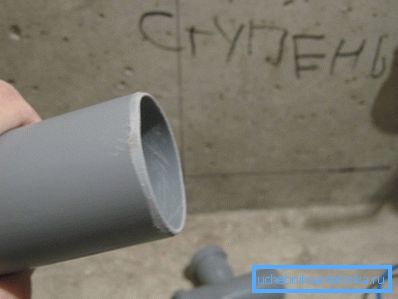

1. Vnější zkosení je odstraněno z konce trubky. Tuto práci lze provést s ostrým nožem: polyethylen se snadno odřezává.

Mimochodem, na rozdíl od polypropylenu, bulharské nelze použít pro řezání a zkosení polyetylénové trubky. Tento plast má nižší teplotu tání a právě proudí s topením, které je při brusném zpracování nevyhnutelné.

1. Jednoduchá instrukce pomůže snížit námahu potřebnou k sestavení kloubu: malá mýdla, tekutá nebo obyčejná, by měla být aplikována na tmel.

Problémy

V některých případech kompresní spojky pro připojení trubek HDPE začínají proudit pod tlakem. Důvod je vždy stejný - nesprávná sestava.

Namísto vložení všech kroužků na trubku je do armatury vložena volná matice; spolu se špatnou kvalitou zpracování hran, to vede k tomu, že konec potrubí se nehodí do prstencového těsnění, ale spočívá na něm.

Způsob řešení tohoto problému je zřejmý: stačí odstranit vnitřní zkosení a znovu sestavit spoj, kontrolovat polohu těsnění.

Alternativy

Je možné provést bez připojení spojky při instalaci polyetylénové vodní trubky?

Svařování na tupo

Při montáži trubek s malým vnitřním tlakem se ruční tupé svařování provádí pomocí primitivního pájecího stroje - plochého topného prvku s teflonovým povlakem.

Po zahřátí na teplotu 210-220 ° C se konce trubek přitlačí a po doplnění se spojí. Po ochlazení a odstranění otřepů (tavenina extrudovaná mimo svarový spoj), pevnost takového kloubu dosáhne 60-80% pevnosti pevné trubky.

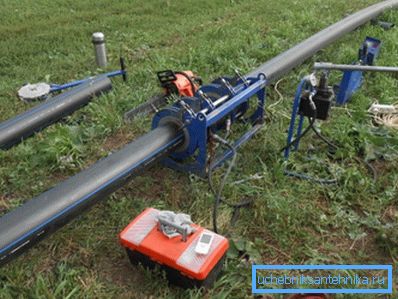

Nicméně: u trubek s tlakovou vodou se důrazně doporučuje používat páječky s mechanickým zarovnáváním a řízenou upínací silou.

Kování pro zesíťovaný polyetylén

Spolu s obvyklým polyethylenem často instalace vodovodů využívá tzv. Síťovinu. Díky jednoduché modifikaci tvoří molekuly nejen sekvenční, ale také křížové vazby, což dramaticky zvyšuje tepelnou odolnost a mechanickou pevnost polymeru.

Jednou z vlastností, které šití dává tomuto plastu, je mechanická paměť. Při deformaci se trubka rychle vrátí do původního stavu.

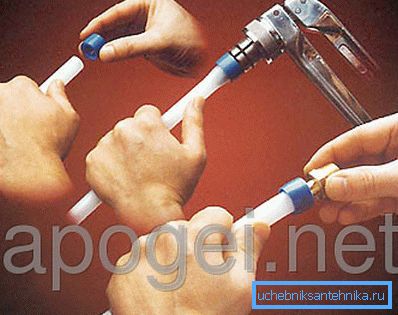

Tato vlastnost se používá při instalaci pomocí armatur:

1. Trubice se rozšiřuje pomocí speciálního nástroje - prodlužovače.
2. Kování je zasunuto do zásuvky.
3. Potrubí, které je zúžené a spolehlivě stlačené na spojce, je navíc připevněno na límci.

Závěr

Doufáme, že materiál nabízený čtenáři mu pomůže vybrat ten nejvhodnější způsob instalace pro svůj případ.

Jako vždy video v tomto článku obsahuje další tematické informace. Úspěchy!
