Splachování a tlakové zkoušky topného systému

Pro normální fungování topného systému musí být pravidelně čištěn. Je možné použít několik metod takového čištění, ale hydropneumatické metody jsou považovány za nejoblíbenější. A jak se provede splachování a tlakové zkoušky topného systému, bude popsáno v tomto článku.

Jaké způsoby existují

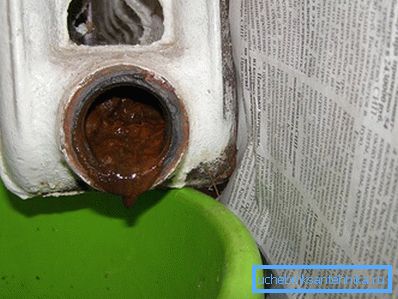

Při provozu uvnitř topných trubek se hromadí váha. Tento sediment významně ovlivňuje jak stav samotných potrubí, tak účinnost systému. Vrstva stupnice jen 1 mm snižuje přenos tepla o 15%. Tento negativní efekt výrazně zvyšuje náklady na palivo a snižuje účinnost systému.

Tip! Aby nedocházelo k dodatečným nákladům, je nutné pravidelně vypláchnout topný systém.

Jak zjistím, že je potřeba systém vypláchnout? Následující značky vám povědí o nahromaděné stupnici:

• celý vytápěcí systém je ohříván po dlouhou dobu;

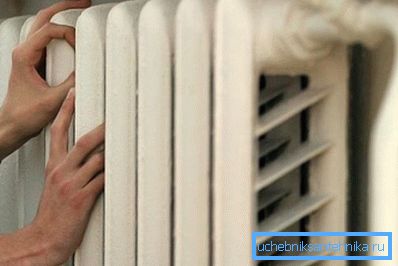

• studené radiátory s horkými trubkami;
• z topného kotle jsou slyšeny cizí zvuky;
• zvýšené náklady na pohonné hmoty.

Pokud si všimnete těchto značek, je nutné potrubí vyčistit následným tlakovým testem. Chcete-li to provést, můžete použít dvě metody:

• hydropneumatická;
• chemické.

První metoda je nejčastější. To, že jsou široce využívány servisní nástroje. O trochu později budeme mluvit o hydropneumatickém mytí. Chemická metoda se používá méně často. Při této metodě se namísto chladiva nalévá speciální řešení do systému. V důsledku chemické reakce jsou všechny nánosy přítomné v potrubí erodovány a odstraněny.

Chemická metoda má mnoho nevýhod:

• jednak taková operace může být provedena pouze na ocelové trubce;
• za druhé, podle platných předpisů nelze vypustit chemickou splachovací kapalinu do odtoku;
• za třetí, náklady na použité léky jsou velmi vysoké.

Tip! Pokud je topný systém starý, mohou být ocelové trubky vysoce náchylné k korozi. Chemické prvky během mytí rozpouštějí rzi, proto mohou opotřebené výrobky ztratit jejich těsnost.

Hydropneumatické proplachování

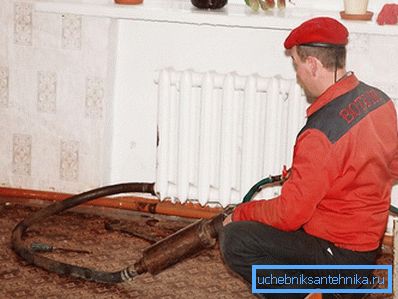

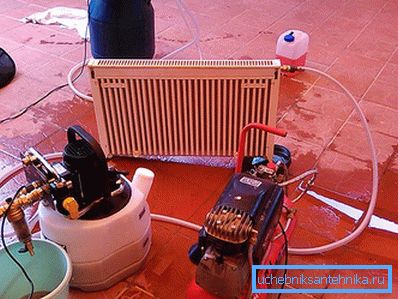

Použití hydropneumatické metody pro splachování topného systému je považováno za nejúčinnější. Princip fungování je velmi jednoduchý. Vzduch naplněný vysokým tlakem je dodáván do systému naplněného vodou. Výsledkem je, že proud vzduchu-voda uvolňuje a odvádí formovanou stupnici uvnitř trubek. Potom se voda ze sedimentu odstraní ze systému.

Pokud se rozhodnete proplachovat, je třeba zásobit kompresor. Při nákupu (nebo pronájmu) je třeba se zaměřit na technické vlastnosti. Za prvé, zařízení musí být schopno vstříknout tlak nejméně 6 atmosfér. Za druhé, je žádoucí, aby kompresor měl funkci automatického řízení frekvence vytváření impulsů pro směs.

Navíc je žádoucí, aby zařízení mělo další doplňkové funkce. Konkrétně:

• bylo možné přidat dezinfekční prostředky;
• byla funkce ochrany před spontánním začleněním;
• byly nastaveny průtoky a hladiny splachovací vody.

Tip! Protože budete používat kompresor uvnitř svého domu nebo bytu, zařízení by mělo být docela kompaktní a mobilní.

Samotný proces praní pomocí hydropneumatické metody může být proveden dvěma způsoby. V prvním případě nebo metodou průtoku bude práce vypadat následovně:

• odtoková vsuvka se uzavře a systém se naplní vodou, zatímco ventil sběrače vzduchu zůstane otevřený;
• po naplnění celého systému vodou, ventil se uzavře a kompresor začne přivádět vzduch;
• otevře se větrací otvor;
• voda spolu se vzduchem prochází všemi systémy a jde do zpětného potrubí.

Oplachování pokračuje, dokud nevytéká z průduchů čirá voda.

Při použití druhého způsobu se systém, jako v prvním případě, naplní vodou a do něj se přivádí stlačený vzduch po dobu 5-15 minut. Potom je kompresor vypnutý a ventil je otevřen. Voda spolu s měřítkem a dalšími kontaminanty jsou ze systému odstraněna. Tento postup se opakuje několikrát, dokud se na výstupu z výtlačného potrubí nedosáhne čiré kapaliny.

Provádíme tlakové zkoušky

Při instalaci nového vytápěcího systému nebo při přípravě starého topného zařízení je nutné provést tlakovou zkoušku. Tento postup umožňuje zkontrolovat všechna připojení a samotná zařízení a potrubí pro těsnost. Také se provádí tlakové zkoušky v topné sezóně, pokud v té době byl systém opraven.

Samotný zkušební postup lze provést pomocí vody nebo vzduchu. V chladném období roku je výhodnější druhá metoda, která eliminuje zmrazení kapaliny v systému nebo jeho netěsnost.

Samotný proces pracuje s použitím vzduchu bude vypadat následovně:

• Celé médium pro přenos tepla je vypouštěno z topného systému.
• Dále překrývejte ventily, které spojují vybranou oblast s centrálním systémem. Pokud budou testy prováděny v soukromém domě, není nutné tuto lokalitu izolovat, protože váš systém je autonomní.
• Poté je připojen kompresor a začíná čerpání vzduchu na požadovaný tlak. Tento indikátor závisí na pracovním tlaku a měl by překročit minimálně dvakrát. Například pokud je v soukromém domě v provozním vytápěcím systému 2 atmosféry, pak během testování je třeba dosáhnout 4-5 atm.
• Dodržujte tlak nejméně 8 hodin. Pokud jsou všechna spojení prováděna kvalitativně, nezmění se (nebo se změní velmi málo). Kromě toho je žádoucí vizuálně zkontrolovat všechna zařízení a spoje (sklápěcí i spájené). V tomto případě jsou sloučeniny potaženy mýdlovým roztokem (pokud je tlaková zkouška prováděna vzduchem).

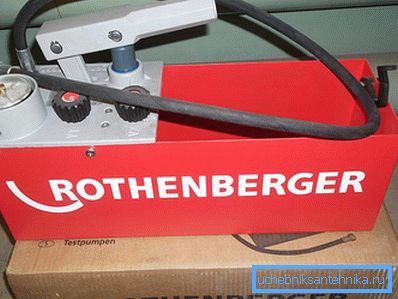

Pokud používáte vodní metodu, musíte si koupit (nebo si pronajmout) speciální tlaková čerpadla. Mohou být ruční nebo elektrické. Princip činnosti je obdobný jako předchozí. Pomocí čerpadla systém vytváří potřebný tlak a kontroluje těsnost všech zařízení a spojů.
