Sendvičová trubka - co je tento prvek a základní požadavky
V současné době se nejčastěji používají vysoce výkonná topná zařízení v domácnostech, jejichž hladké fungování je nezbytným efektivním systémem pro odstraňování spalovacích produktů. Pokud byly dřívější komíny vyrobeny převážně z cihel, dnes je tato volba využívána méně a méně kvůli vysokým nákladům a namáhavosti stavby. Nejlepším řešením je dnes sendvičové potrubí - s vlastními rukama můžete rychle vytvořit spolehlivý komín.
Jaké faktory je třeba vzít v úvahu při výběru konkrétní možnosti návrhu
Přes zdánlivou jednoduchost se sendvičové prvky liší řadou vlastností a použitých materiálů, takže tato kapitola může být použita jako druh výuky, zvláště pokud nakupujete již hotové výrobky.
| Vnitřní průměr trubky | Je to velmi důležitý ukazatel, neboť komínový tah přímo závisí na tom. Průměr je vypočítán na základě výkonu kotle a jeho typu (jak je dobře známo, v případě tuhého paliva je počet spalovacích výrobků mnohem vyšší než množství spalovacího plynu a dalších). Proto čím větší velikost, tím vyšší je cena. |
| Izolační materiál | Bez ohledu na to, kterou zvolíte, musí být nehořlavé. Nejlepším řešením je kamenná vlna, která má vysoké tepelně izolační vlastnosti a dokáže odolat i účinkům otevřeného ohně, což zaručuje nejvyšší úroveň bezpečnosti |

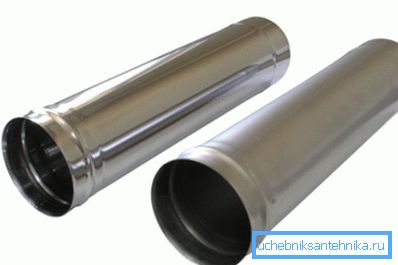

| Materiál pro výrobu trubek | Nejčastěji se používají dvě možnosti - běžné a nerezové. První materiál má nízkou cenu, ale je náchylný k korozi, což snižuje životnost výrobků, protože produkty spalování mají velmi vysokou agresivitu. Nehrdzavející ocel je mnohem silnější a trvanlivější, ale její cena je několikanásobně vyšší než u obyčejné oceli |
| Tloušťka stěny potrubí | Vše je jednoduché: čím více tento ukazatel, tím trvanlivější je výrobek. Neměli byste ušetřit tloušťku, protože povrch je neustále ovlivňován vysokými teplotami, kondenzáty a agresivními látkami a tenké trubky se stanou nepoužitelnými velmi rychle. |
| Tloušťka izolace | Dalším důležitým faktorem, který ovlivňuje stupeň tepla vnějšího povrchu, čím větší je vrstva tepelného izolátoru, tím nižší je teplota vnějšího pláště |

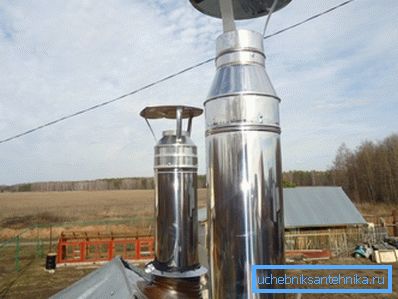

| Materiál vnější trubky | Nejčastěji se pro tyto účely používá pozinkovaná ocel - levný a poměrně odolný materiál. Můžete také použít možnost nerezové oceli, vypadá mnohem lépe, ale cena je velmi odlišná |
Vlastnosti výroby a instalace výrobků
Velké množství produktů pro komíny lze nalézt na trhu, ale jejich náklady jsou poměrně vysoké a takové náklady nejsou vždy opodstatněné, zejména pokud se systém provádí na dachu, kde jsou důležité úspory. Podíváme se, jak vytvořit sendvičové potrubí se svými vlastními rukama a provést správnou instalaci systému.
Jak provádět vlastní montáž komínových prvků
Chcete-li pochopit tento proces, zvážit vytvoření sendvičové trubky vlastním rukama ve formě pokynů krok za krokem:

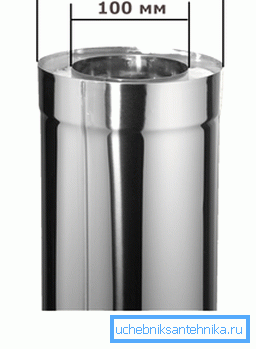

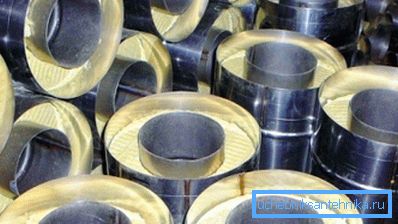

- Nejprve je zakoupena trubka pro vnitřní dutinu, jejíž průměr je vypočítán na základě výkonu a typu zařízení. Velikost je zpravidla 100-120 mm a pro nejvýkonnější možnosti vybavení - 150-180 mm. V průmyslových zařízeních se používají větší průměry, takže je nemyslíme, že je uvažujeme.
- Dále budete potřebovat kamennou nebo čedičovou vlnu k izolaci vnitřního prvku, tloušťka může být různá, ale je důležité si uvědomit, že čím je vrstva větší, tím bezpečnější bude stavba a čím méně se vnější část prvku zahřeje. (Viz také článek Trubka pro kamna: funkce.)
- Vnější část by měla být zvolena s ohledem na vnitřní trubku a vrstvu izolace, výsledný návrh by měl poskytnout husté uspořádání izolátoru. Nenákladná galvanizovaná ocel je nejčastěji používána, trubky můžete vyrobit sami, nebo je můžete zakoupit v hotové podobě.
Zapamatujte si! Pokud se použije ocelová trubka, měla by být tlustostěnná, u výrobků z nerezavějící oceli může být tato hodnota menší, protože tento materiál je mnohem odolnější vůči vysokým teplotám a kondenzátu.

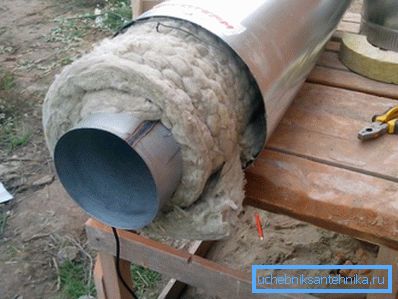

- Montáž je velmi jednoduchá: odebere se kus vnitřní trubky, který je opatrně zabalen do kamenné vlny. Práce se provádí postupně: část zabalená do izolace je vložena do vnější části potrubí podle řezu. Je důležité sestavit prvky s nejvyšším možným těsněním tepelného izolátoru.
Tip! Zaměření by mělo být na spoje vnitřních trubek, zásuvky by měly být čisté a vyrovnané, někdy i pro zvýšení síly, které dává smysl, aby se dodatečně posílilo spojení se svorkami.
Jak je vidět, vytváření sendvičových trubek je poměrně jednoduchý proces, je důležité, aby všechny prvky se shodly přesně tak, aby kouř a kondenzát nepronikly zevnitř komína do izolace nebo dokonce venku.
Instalace systému
Tato etapa je také velmi důležitá, protože nesprávná instalace sendvičové trubky vede k pronikání kouře a kondenzátu do místnosti a významně snižuje životnost konstrukce. Na rozdíl od potrubí pro větrání jsou mnohem vyšší nároky na komíny a každé porušení může vést k zákazu provozu systému technickými a protipožárními orgány.
Sestavení se provádí v následujícím pořadí:
- Instalace se provádí zdola nahoru a začíná od kotle. Nedoporučujeme izolovat část potrubí u kotle, navíc by tato část měla být odnímatelná, protože vyhoří rychleji než ostatní a bude muset být vyměněna mnohem dříve než všechny ostatní.
- Jak víte, kondenzát se shromažďuje uvnitř trubky a k jejímu odstranění na závadu potrubí je možné položit odpal, na který lze připojit nálevku s kohoutem dole. Bude sbírat kondenzát a snadno a jednoduše je odstranit, což má pozitivní vliv na životnost celého systému.

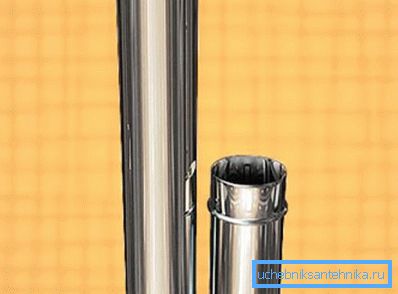

- Vnitřní prvky jsou instalovány se zdířkami nahoru, což eliminuje únik kondenzátu.. Každá další trubka je vložena do předchozí trubky, díky níž tekutina proudí dolů do speciálně konstruované komory pro sběr vody, z níž je následně odstraněn žíravý kondenzát.

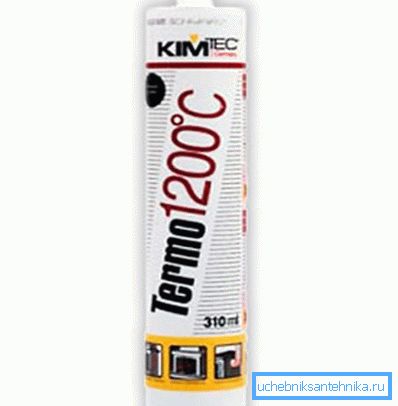

- Pro zajištění maximální spolehlivosti spojů jsou všichni kamarádi dodatečně ošetřeni tmelem. A musíte použít tepelně odolnou verzi, která odolá teplotám do 1500 stupňů, nejčastěji kompozice má červenou nebo černou barvu a na obalu je uvedeno maximální teplota, při níž lze kompozici použít.
- Vnější trubky jsou naopak kladeny na sebe a upevněny šrouby nebo nýty..
- Pokud potřebujete namontovat trubky na sendvičové panely nebo jiné plechy, je nejlepší použít speciální svorky pro nastavení vzdálenosti od stěny.
Závěr
Použití sendvičových trubek umožňuje rychle vytvořit vysoce kvalitní systém spalovacích produktů bez znalostí pece a setrvačníků. Video v tomto článku vám pomůže porozumět některým nuancím ještě lépe.
