Nedávno se polyetylénové trubky (PE) staly velmi oblíbenými a oblast jejich aplikace je velmi rozsáhlá. V tomto článku se budeme zabývat značením těchto trubek, a také zvážit jejich vlastnosti a konstrukční oblasti, ve kterých jsou používány.

Polyetylénové trubky

Označení

Co znamená SDR?

Za prvé, zvážíme, co je to trubka SDR. Takže - tato zkratka znamená poměr vnějšího průměru k tloušťce stěny.

SDR se vypočte podle vzorce - SDR = D / R, kde:

  • D - označuje vnější průměr;
  • R - tloušťka stěny výrobku.

Podle toho čím je tato hodnota větší, tím tenčí je stěna. Například trubka SDR 17 - jeho označení znamená, že vnější průměr výrobku je 17krát větší než tloušťka stěny.

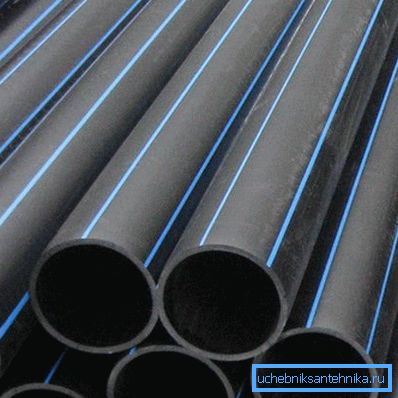

Polyetylénové trubky PE 100 SDR 17

PE stupně

Kromě značky SDR používá štítek písmeno ("PE") a číselné označení, které se skládá ze dvou čísel. Například trubka PE80 SDR11 - jak není těžké odhadnout, PE tvrdí, že výrobek je vyroben z polyethylenu. Číselná hodnota odpovídá minimální dlouhodobé pevnosti polyethylenu (MRS), v tomto případě je to 8 MPa.

Nejoblíbenější produkty jsou značky PE100, PE80 a PE63. Trubkový polyetylén, který se používá při výrobě, se získá z tuhého polymeru s vysokým stupněm krystalinity a lineární struktury.

Hlavním charakteristickým znakem produktů těchto značek je pevnost a hustota. Navíc mají dobrou odolnost vůči organickým a anorganickým kyselinám, zásadám, solím a dalším chemickým prvkům. Je pravda, že jejich cena je vyšší.

Je třeba říci, že existují výrobky PE 32 SDR, jejichž výroba je regulována GOST? 18599-2001. Nejčastěji se používají v oblasti kanalizačních odvodňovacích systémů s vodovodem s nominálním tlakem nepřesahujícím 2,5 atmosféry.

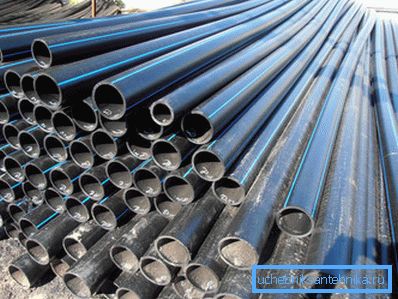

Polyetylénové potrubí

Nejoblíbenější značky a jejich účel

Na první pohled se může zdát, že produkty nejvyšší kvality a odolnosti jsou označení PE100. Nicméně každá značka má svůj vlastní účel. Nižší považujeme za nejčastější značky a jejich účel.

PE100

Charakteristickou vlastností této značky je:

  • Vysoký pracovní tlak;
  • Odolnost proti mechanickému namáhání;
  • Skvělá síla.

Pro jejich výrobu s využitím certifikovaných surovin. Díky kvalitativním vlastnostem materiálu se výrobcům podařilo snížit tloušťku stěny tohoto výrobku a v důsledku toho jeho hmotnost.

Nejčastěji se používá trubka PE 100 SDR:

  • Na zařízení plynovodů a vodovodů;
  • Na zařízení potrubí, které dodávají potravní kapaliny, například mléko, džus, víno a tak dále.

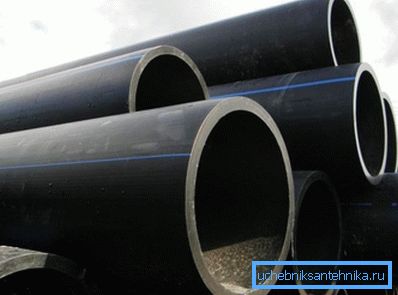

Trubky třídy PE80

PE80

Vlastnosti těchto produktů zahrnují:

  • Snadné;
  • Odolnost proti opotřebení;
  • Dobrá síla.

Pro jejich výrobu byly použity středotlaké plasty.

Vzhledem k tomu, že výrobky této značky jsou navrženy pro práci pod nízkým tlakem, jsou nejčastěji používány pro následující účely:

  • V zařízení volně proudící a nízkotlaké kanalizace v bytových domech.
  • U zařízení vodovodů malého průměru, umístěných na malém území.

Dávejte pozor! Odborníci nedoporučují používat výrobky PE80 v některých případech. Zejména díky malé tloušťce stěn se nedoporučuje používat při instalaci hlavního potrubí a plynovodu.

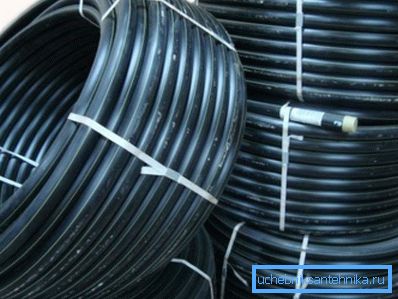

Ve fotorežkách PE63

PE63

Polyetylén této značky je charakterizován skutečností, že obsahuje velké množství molekul ethylenu.

Proto je charakterizován těmito vlastnostmi:

  • Krátkodobá síla;
  • Tendence k prasknutí;
  • Tendence ke zničení.

V důsledku těchto nedostatků se zřídka používá v průmyslových a občanských stavbách. Výrobky této značky se zpravidla používají při stavbě odvodňovacích systémů pro základy, sklepní a komunikační komunikace.

Kromě toho se používají při pokládce vláken z optických vláken a elektrických kabelů. Někdy s jejich pomocí organizují odvodnění vlhkosti z mokřadů.

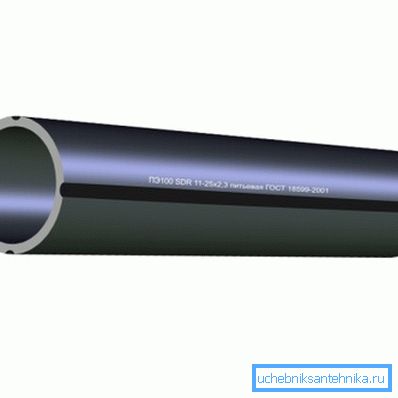

Polyetylénová trubka PE 100 SDR11

Trubky s různou SDR

Produkty s různými SDR mají samozřejmě různé vlastnosti, proto se používají v různých oblastech výstavby. Dále se podívejte na jejich vlastnosti.

Značka 100 polyetylén

Takže výrobky PE 100 mají následující vlastnosti:

  • Trubka PE100 SDR17 - je nepostradatelným materiálem pro organizaci plynovodů a systémů dodávek tlakové vody. Obzvláště v oblasti poptávky, kde je potřeba velké potrubí.
  • Musím říci, že SDR17 jsou produkty nové generace, které jsou získávány použitím moderních technologií. Co se týče ostatních vlastností potrubí PE100 SDR17 - technické charakteristiky umožňují použití při výstavbě potrubí s velkou délkou, což je také jejich významná výhoda.
  • SDR11 - vyrobený z polyetylénu, vyrobený z nízkého tlaku. Vzhledem k vysoké hustotě materiálu mohou být výrobky použity pro vysokotlaké vodní potrubí. Vedle trubek PE 100 SDR 11 se často aplikuje na zařízení kolektorů kanalizace, protože jsou stabilní proti nepřátelskému prostředí. Jejich pokládání se může provádět v jakékoliv půdě.
  • PE100 SDR21 - jsou určeny pro zařízení vodovodních systémů. Podle odborníků nemá voda v této vodě žádnou chuť, zatímco PE potrubí 100 SDR17 a SDR11 zkazí svou chuť.

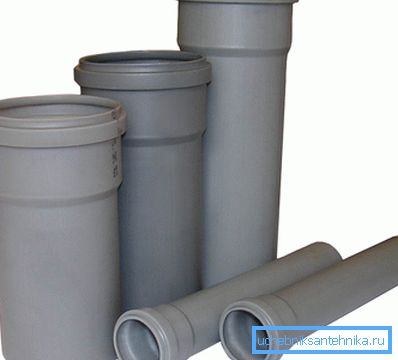

Kanalizační polyetylénové trubky

Polyetylénová značka PE 80

Výrobky této značky jsou následující typy:

  • PE80 SDR17 - je optimální volbou pro nízkopodlažné budovy při instalaci potrubí. Tyto výrobky mají dobrou trvanlivost a zároveň nízké náklady.
  • Trubka PE80 SDR11 - označuje produkty nové generace. Obvykle se používají k zásobování studenou vodou. Kromě toho mohou být použity pro zplyňování a kanalizaci.
  • PE80 SDR13,6 používaný pro opravu a instalaci vodovodních potrubí pro kapalné chemikálie.

PE 63 polyethylen

PE63 jsou vyráběny s hodnotou SDR 11. Pro jejich použití se používají různé druhy polymerů. Mohou být použity jak pro přívod vody, tak pro instalaci kanalizačních systémů.

Navíc se zřídka nepoužívají jako ochranné pouzdro pro komunikaci napájení a komunikace.

Zásluhy

Nakonec zvážit výhody použití potrubí tohoto typu:

Velký rozsah použití Jak bylo uvedeno výše, výrobky se používají jak v občanské, tak v průmyslové výstavbě, protože mohou mít velmi vysoké pevnostní vlastnosti. Příkladem je trubka PE100 SDR11.
Trvanlivost Životnost potrubí může být až 50 let.
Odolnost vůči vlivům prostředí Výrobky nepodléhají hnilobě, korozi, nepotřebují katodickou ochranu atd.
Nízká hmotnost Díky tomu lze snadno přepravovat. Instalace potrubí může být provedena ručně.
Mrazuvzdornost Potrubí neztrácí svou integritu ani v případě zmrazení vody v něm.

Dávejte pozor! Pokyny pro instalaci takových polyetylénových potrubí vyžadují použití speciální páječky.

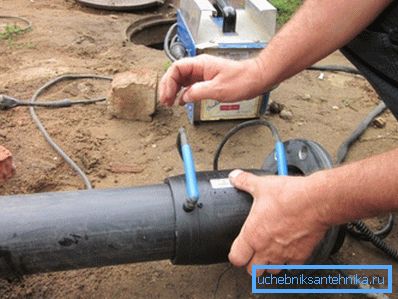

Instalace potrubí

Závěr

Polyetylenové trubky s různými hodnotami SDR lze použít pro pokládku různých typů potrubí. Tuto možnost vysvětluje velký výběr značek s těmito nebo jinými vlastnostmi. Důležitou výhodou je také vynikající kombinace kvality a nízké ceny.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
