Vytápění kolektoru - hlavní uzel sálavé vytápění, který je jedním z nejmodernějších a efektivní řešení jsou dnes k dispozici. Budeme vám vyprávět o hlavních konstrukčních vlastností nádrže pro vytápění, zvážit řadu hřebenů a poskytnout řadu tipů na pomoc instalaci kolektorů pro ohřev ruce.

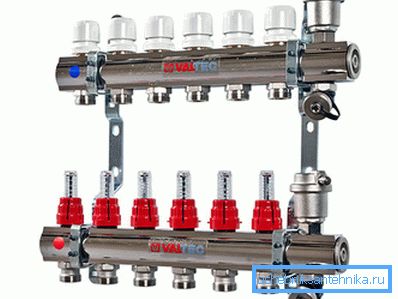

Kolektor pro topný systém soukromého domu.

Systém kolektorového vytápění

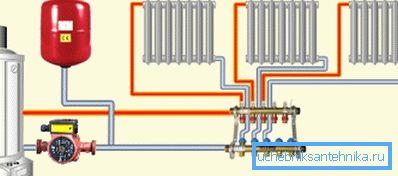

Kolektor ve vytápěcím systému radiálního typu.

Zvažte kolektor vytápění ve spojení s úvahami o radiálním uspořádání chladicí kapaliny, takže bude snadnější pochopit jeho hlavní funkce a výhody.

Jak víte, existují tři hlavní typy potrubí:

  1. Návrh jednoho potrubí. Zde jsou radiátory zapojeny do série, to znamená, že chladicí kapalina je přiváděna do prvního zařízení, poté prochází baterií a vstoupí do dalšího, postupně prochází celý okruh a vrací se do kotle. Je zřejmé, že po každém radiátoru se voda ochlazuje a baterie se zahřívají nerovnoměrně;
  2. Schéma dvou trubek. Toto řešení zajišťuje dodávku vody jednou trubkou a výstup do druhého, tj. Okruh se skládá ze dvou linií, mezi kterými jsou paralelně zapojeny radiátory. Tato schéma umožňuje rovnoměrnější zahřívání zařízení;
  3. Beam pattern. Chladicí kapalina je dodávána do distribuční jednotky (kolektor topného systému), odkud přichází ke každému chladiči přes oddělené potrubí, a pak jde zpět přes zpětné trubky, sbírá se s hřebenem a vstupuje do kotle. Tak je možné dosáhnout nejvíce rovnoměrného rozdělení tepla v místnosti.

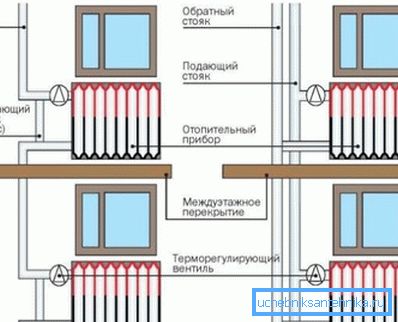

Schémata zapojení jednotlivých trubek a dvou trubek.
Rozložení paprsku.

Dávejte pozor! Jak vidíte, v radiálním schématu je mnoho obvodů, jedna pro každou baterii. Proto pro normální provoz systému je zapotřebí cirkulační čerpadlo, které může poskytnout potřebné parametry tlaku a cirkulace chladiva.

Systém radiační maximalizuje rovnoměrně teplé každého jednotlivého radiátoru navíc umožňuje nastavit intenzitu dodávky tepla do každé baterie.

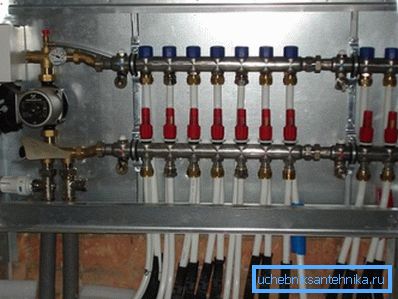

Rozdělovací skříň pro ohřev chladiče s hnacími a vratnými hřebeny.

Také v tomto schématu můžete vypnout libovolné zařízení bez změny provozu celého systému a ve výškových budovách můžete vypnout celé podlahy bez přerušení proudění chladicí kapaliny do ostatních částí budovy.

K dosažení těchto výhod pomocí topné kolektorů, které jsou k dispozici v distribuční jednotky v podobě páru zařízení - přívod a návrat hřebenu. Vázaný topení kolektor uzavírací ventily, vzduch a vypouštěcí ventily, průtokoměry a termostatické hlavice umožňuje automatickou regulaci teplotních režimů pro každý ohřívač.

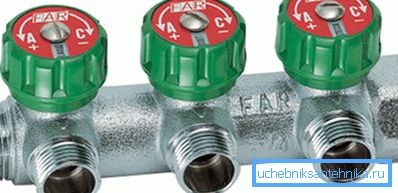

Použití průtokoměrů umožňuje nastavení průtoku.

Dávejte pozor! Nejčastěji se tato elektroinstalace využívá při výstavbě topných systémů v soukromých domech a chalupách, ale tato schéma může být také použita v bytě s centralizovaným přenosem tepla. Mějte na paměti, že potrubí se nejlépe provádí pod podlahou.

Další výhodou radiální rozložení - je schopnost skrýt potrubí pod základovou deskou nebo tloušťky podlahy. Často tato konkrétní funkce ovlivňuje výběr rozvržení.

V systému

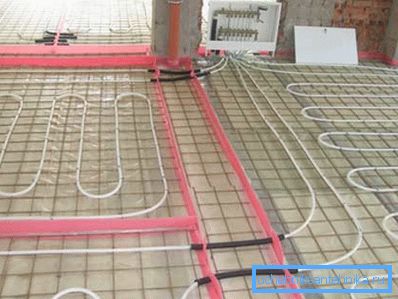

Nemluvě o takovém systému jako "teplé podlaze". Tady kontury nejsou připojeny k radiátorům, ale jsou položeny zvláštním způsobem do podlahového potěru, aby se zahřály.

Jedinou významnou nevýhodou tohoto řešení je vysoká cena materiálů a práce.

Ohřívací hřeben

Výstavba

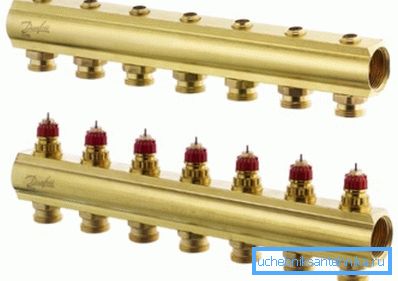

Topný kolektor se skládá ze dvou hřebenů.

Hřeben je trubka s palcovou nebo třemi čtvrtinou, přičemž otvory na koncích jsou se závitem. Jeden konec je připojen k potrubí napájecí nebo odvodňovací vody a druhá je uzavřena zástrčkou, odvzdušňovačem a / nebo kohoutem pro vypouštění chladicí kapaliny ze systému.

V průběhu času, můžete odstranit kryt nebo jeřáby a přidat nové odkazy na hřeben expanze topného systému, nebo se připojit k „teplé podlahy“.

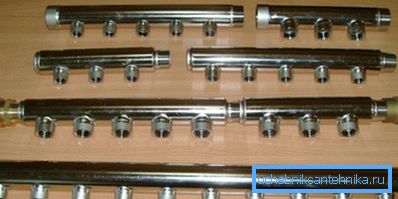

Hřeben může být rozšířen o nové odkazy nebo utopen.

Dále je trubka opatřena vodovodními kohoutky, pro připojení topných trubek a připojovacích zásuvek pro montáž řídicí ventily. Typicky, vstupní části je opatřena průtokovými ventily, které regulují průtok, a reverzní část - tepelné hlavy, které měří teplotu vratné vody a, pokud je to nutné, lehce otevřít nebo zavřít průtok.

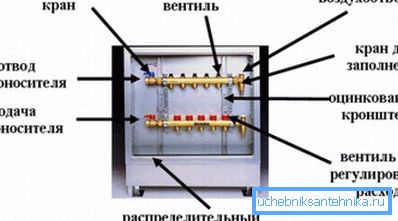

Armatura pro hřebeny pro páskování.

Dávejte pozor! Potrubí je možné s jednoduchými nastavovacími jeřáby: v tomto případě se ovládání provádí ručně. Je třeba nainstalovat jeřáby, je třeba je odpojit od sítě, aby bylo možné opravit nebo vyměnit poškozené součásti.

Jednoduchá distribuční rozdělovač.

V případě jednoduchého páskování pomocí jeřábů se nevyžadují zásuvky pro kování, proto může být hřeben jednodušší. Variety vzorků budou projednány v další části.

Druhy

Rozdělovače vytápění se mohou lišit v zařízeních, materiálech a konstrukci hřebene.

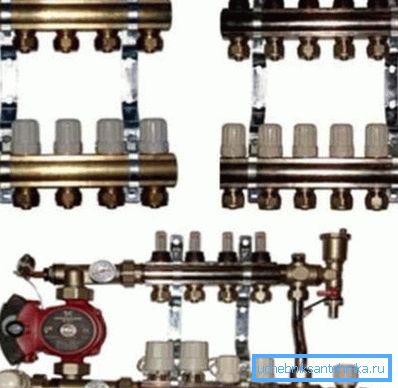

Existují různé modely distributorů, které se liší v celé sadě pásků, materiálů, výrobců a designu. Mohou existovat i rozdíly v závislosti na účelu zařízení.

Nejúčinnější a nejspolehlivější modely značek, které jsou vybaveny všemi potřebnými zařízeními a vybavením.

Složení těchto produktů může zahrnovat:

  • Krmení a zpětné hřebeny. Zpravidla z vysoce kvalitní mosazi nebo nerezové oceli;
  • Cirkulační čerpadlo;
  • Průtokoměry na rozdělovači;
  • Termostatické hlavy na sběrném uzlu;
  • Mayevsky vzduchový ventil nebo kohoutek pro odvádění vzduchu ze systému;
  • Jeřáb pro odvod chladicí kapaliny;
  • Tlakoměr pro řízení tlaku;
  • Konzoly nebo jiný montážní hardware;
  • Ohyby pro připojení kabelů.

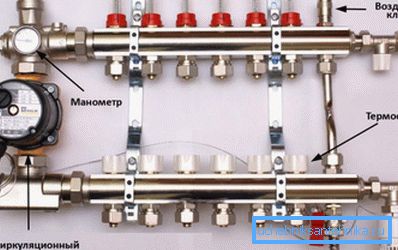

Na fotografii je zobrazen podnikový sběrač pro vytápění radiátorů.

Dávejte pozor! Značkové modely jsou sestaveny a vybaveny všemi vlastnostmi zařízení a konstrukcí hřebene. Podrobnosti o takovém systému jsou zpravidla navrženy pro sebe navzájem a nejúčinněji pracují v této vzájemné konfiguraci.

Náklady na vysoce kvalitní sestavy od předních společností může dosáhnout 20-30 tisíc rublů. Pokud je pro vás příliš drahé, můžete použít jednodušší a levnější zařízení.

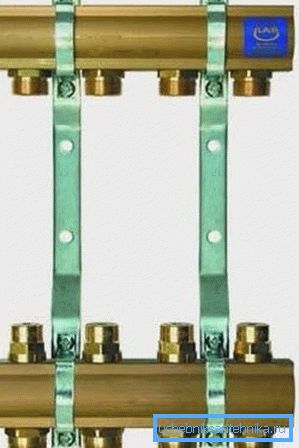

Levnější druh distributora.

Méně náročný druh - to palec mosazná trubka s half-palcové piny pro zapojení. Napájecí část je vybavena pouze výstupem, na zadním hřebenu jsou otvory pro instalaci termostatů nebo průtokoměrů. Výběr a montáž ventilů bude nutné provést nezávisle.

Nicméně to není nejjednodušší volba, existují také čínské produkty:

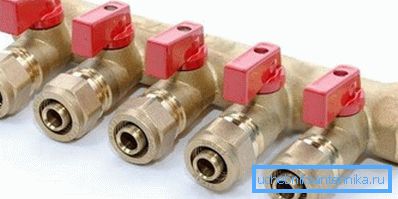

Model modelu s jeřábem.

Dokonce i levnější bude model odlitku s regulačními ventily vyrobenými v Číně. Jsou možné problémy spojené s poškozením těsnění a netěsností v oblasti ventilové sestavy. Výměna těsnění je často obtížná nebo nemožná vzhledem k tvarové konstrukci výrobků.

Můžete také najít plastové modely ventilů. Vyznačují se nízkými náklady a poměrně dobrou kvalitou, ale jejich spolehlivost je sporná. Vzhledem k tomu, že zatím nejsou k dispozici žádné spolehlivé statistiky a provozní zkušenosti, je na čase říct o trvanlivosti.

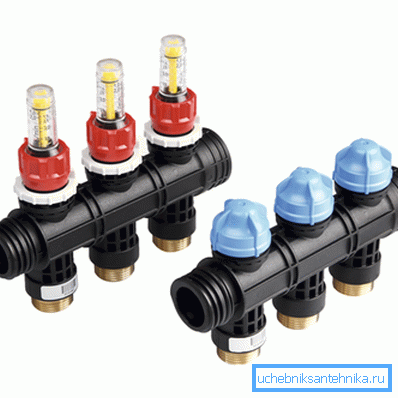

Plastové výrobky pro distribuci vytápění kolektorů.

A konečně, můžete vytvořit distribuční jednotky polypropylenu poklepáním odpaliště v palcích vyztuženého potrubí. Jedná se o nejlevnější a nejjednodušší způsob, ale jeho spolehlivost směřuje k záporným hodnotám, což umožňuje dočasné volání takového řešení.

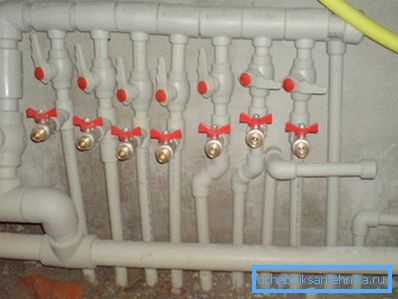

Distributor polypropylenu - nejlevnější a nejspolehlivější možnost.

Dávejte pozor! V případě omezeného rozpočtu byste neměli ušetřit na vytápění, je lepší snížit náklady na dokončení či vnitřní lahůdky, protože nehoda s netěsností varu bude stát mnohem víc a výzdoba bude trpět nejprve.

Montáž

Zvažte pořadí instalačních prací.

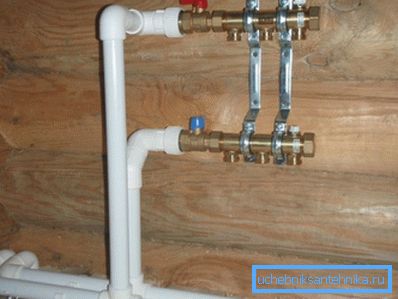

Instalace topného kolektoru začíná instalací razníků na držáku. Potom odšroubujte zátky a nainstalujte odvzdušňovací ventil a vypouštěcí ventil.

Poté vyjmou uzávěry ze zásuvek a namontují průtokoměry pro průtok a termostaty položí na zpětný průtok. Není-li čerpadlo původně nainstalováno, je nainstalováno.

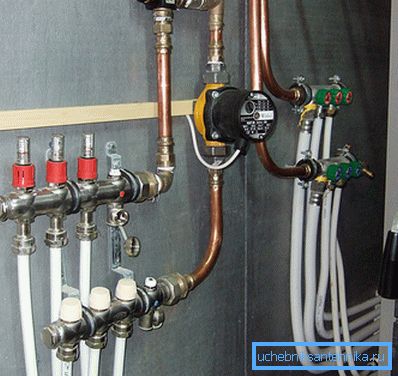

Čerpadlo je obvykle umístěno na vratném potrubí.

Potom je držák namontován na stěnu nebo v rozvaděči. Když je sada sestavena a instalována, připojte trubky radiátorů nebo kontury teplé podlahy. Na konci jsou připojeny hlavní potrubí a systém je zvlněný pomocí speciálního čerpadla.

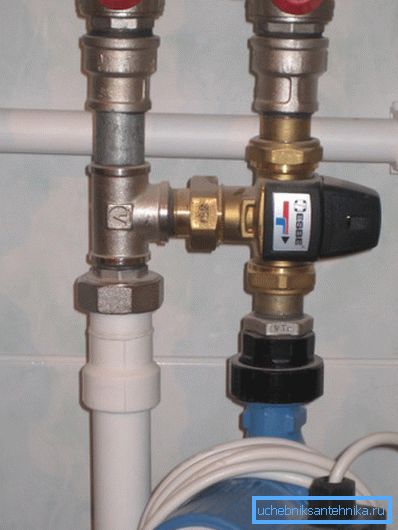

Chcete-li snížit teplotu vody v teplé podlaze pomocí směšovací jednotky.

Dávejte pozor! Tento návod není konečný a může se lišit v závislosti na použitém zařízení a konfiguraci systému.

Závěr

Vytápění kolektorů je nejprogresivnější schéma vytápění místností. Pro jeho realizaci jsou využívány různé modely distributorů, z nichž nejúčinnější jsou značkové evropské produkty s kompletní sadou. Video vám pomůže lépe porozumět tomuto tématu.
