Rozměry trubek z azbestocementu a jejich použití

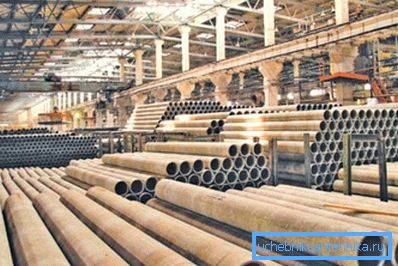

V současné době jsou všechny velikosti azbestocementových trubek o průměru 100-500 mm stále poptávané v civilní a průmyslové výstavbě - pro přepravu tekutin nebo jako prvky různých konstrukcí. Všechny jsou klasifikovány podle Státních norem - tlak podle GOST 539-80 a beztlakové v souladu s GOST 1839-80, proto určuje jejich rozsah v konkrétním konstrukčním výklenku.

Chryzotilní cement má jak pozitivní, tak i negativní strany před plasty a oceli, o čem se bude diskutovat. V tomto článku můžete také vidět video potvrzující písemné skutečnosti.

Co jsou a na co jsou používány

Tabulky

Poznámka: Azbestové cementové trubky mají také druhé jméno - chrysotilový cement, který je v podstatě stejný. Pokud tedy splňujete jednu nebo druhou definici, pak mluvíme o stejném produktu. Níže uvidíte technické charakteristiky azbestocementových trubek a základy jejich instalace.

Tabulka profilů tlakových chrysotilních cementových trubek a spojů

Tabulka částí potrubí bez potrubí z chrysotilového cementu a spojů

Teoretická hmotnost chrysotilních cementových trubek na metr

Silné a slabé stránky

• Azbestocementový nebo chryzotilový cement je stejný beton, který je vyztužen vlákny a je o několik řádů levnější než plast (HDPE nebo LDPE), litina nebo ocel, které lze použít pro podobné účely a cena vždy hraje důležitou roli v konstrukci. Minimální životnost potrubí s nízkým a vysokým tlakem se pohybuje od 25 do 50 let.
• Je velmi důležité, že azbestocementová trubka o průměru 150 mm nebo jiném průměru nevede elektrický proud, má velmi nízkou tepelnou vodivost (0,8 kcal / m · h · deg) a není náchylná k korozi, a to je hlavní nevýhoda podobných výrobků ze železa a oceli.
• Koeficient protažení teploty azbestocementu je 12krát menší než u oceli, proto není třeba instalovat drahé dilatační spáry pro podzemní nebo povrchové pokládky. Při přepravě studených kapalin na povrchu chrysotilového cementu nedochází ke kondenzaci.
• Jakákoliv azbestocementová trubka - 200 mm nebo s jiným průřezem při přepravě horké vody bude mít malou roztažnost, ale tato deformace je dokonale kompenzována utěsněním pryžových kroužků na spojce pro trubky. Je pozoruhodné, že kontakt azbestového cementu s tekutinou (zvláště horkou) je ještě silnější, protože to je přirozený průběh betonu.
• U takových potrubí pokyny nezabezpečují profylaktické čištění mikroorganismů. (mech, řasy), neboť se zde netvoří během celého životního cyklu. Chrysotilový cement je odolný vůči kyselému a alkalickému prostředí.

Metody montáže

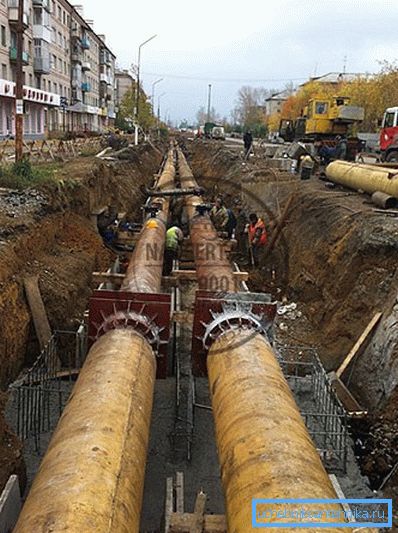

Pokládání kufru do příkopu není prováděno na zemi, ale na pískovém polštáři - umožňuje rovnoměrné rozložení zatížení po celé ploše a pokud je malý průměr (100 mm azbestocementové trubky váží od 7,8 do 10,4 kg), pak pracovníci bez zvláštního úsilí snížit ji rukama.

Avšak v případech, kdy je profil větší, může být pro tento účel vyžadován automobilový jeřáb, například 500 mm BT12 typ 3 azbestocementové trubky váží více než 173 kg - instalace bude možná bez speciálního vybavení, ale spíše komplikovaná. Před pokládkou, stejně jako přímo do výkopu, jsou všechny potrubí a spojky povinné zkontrolovat, zda nedochází k netěsnosti a / nebo těsnosti. Pokud je to požadováno jmenováním.

Instalace silnice na dno výkopu se nutně provádí ve svahu - pro průměr do 200 mm je 20-30 mm (azbestocementová trubka 100 mm by měla mít sklon 20 mm / 1 m), ale pro průřez 200 mm nebo více bude svah 30-40 mm . A to platí nejen pro kanalizační systémy, ale také pro potrubí - to zajišťuje tok kondenzátu nebo jakoukoli tekutinu, která do něj vstoupila.

Připojení

Poznámka: Trubky tohoto typu jsou klasifikovány tlakem a účelem: a) pro přívod vody: VT6, VT9, VT12, VT15; b) u tepelných potrubí: TT3, TT6, TT9, TT12, TT16.

Klasifikace

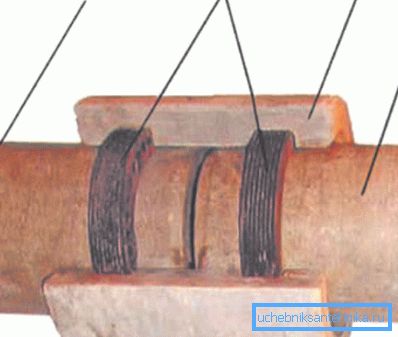

Při instalaci vysokotlakých potrubí azbestocementu se pro dokování používají spojky z podobného materiálu, které se aktivují podle principu samozavírání.

V případech, kdy je pracovní tlak 9-15 kgf / cm², Pokyny předpokládají použití dvou- nebo čtyřjádrové spojky (pro 2 nebo 4 těsnicí gumové kroužky). Pokud tlak překročí 16 kgf / cm², v tomto případě použijte spojky se širšími drážkami, kde jsou také těsnicí kroužky širší.

Jak již bylo uvedeno, instalace může být provedena buď pod zemí nebo nahoře, ale druhá metoda výrazně omezuje možnosti návrhu. Faktem je, že podle bezpečnostních předpisů je zakázáno nebo povoleno překročení dálnice s železnicí, tramvajovou linkou, rezidenčním odvětvím apod., Ale za určitých omezených podmínek.

Ale pod úrovní půdy, vzhledem k technickým vlastnostem, se azbestový cement jeví jako vynikající a navíc neexistují žádná omezení ve srovnání s vnějším těsněním.

Závěr

Existují situace, kdy se instalace provádí místo staré linky po poslední demontáž a starý potrubí je někdy položeno v zásobníku. V takových případech není rošt demontován, protože rozměry azbestocementové trubky 150 mm (nebo jiného průměru) zůstávají stejné jako u oceli nebo litiny, takže nemá smysl odstraňovat zásobník a vyplňovat polštář.
