Rozměry potrubí hdpe a jeho další charakteristiky

Co je to materiál - PND? Jaké jsou průměry HDPE trubek v prodeji? Jaké jsou standardy regulované produkce? Pokuste se odpovědět na tyto a další otázky.

Co to je?

PND je běžná zkratka pro nízkotlaký polyethylen. Nicméně předtím, než přistoupíme k podrobnému studiu velikosti a dalších charakteristik, seznámíme se s obecnějšími vlastnostmi materiálu.

Polyetylén: Obecné vlastnosti

Co víme o polyethylenu:

• Jedná se o nejběžnější z termoplastů (polymery, které při zahřátí mění svou fyzikální vlastnost reverzibilně). Jakmile je výrobní technologie dobře zavedená, je logické očekávat, že cena materiálů bude nízká.
• Když už mluvíme o vytápění: již při teplotě 80 ° C, polyetylén začne měkat. Síla potrubí k prasknutí katastrofálně klesá při mnohem nižších teplotách, takže většina výrobců omezuje provozní režim na 40 - 45 stupňů Celsia.

Zvědavě: zesítěný polyetylén (polymer, jehož molekuly jsou spojeny zesíťováním) je mnohem tepelně odolnější a je úspěšně používán pro potrubí pro ohřev a přívod teplé vody.

• Plast má extrémně nízké adhezní vlastnosti.. Jednoduše řečeno, ostatní materiály se na povrchu nelepí. Pokud ano - nadměrný růst tlakových potrubí s ložem nerostů se nemůže bát.
• Životnost studené vody se odhaduje na 50 let nebo více..
• Stejně jako všechny plasty je polyethylen dielektrikum.

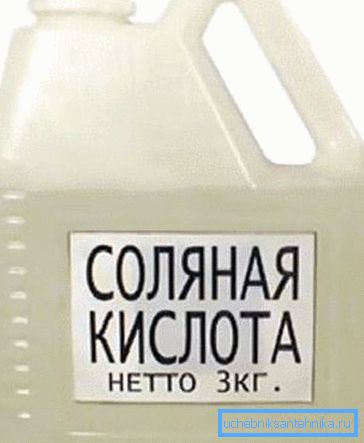

• Je extrémně odolný vůči agresivnímu prostředí.. Koncentrované kyseliny a alkálie jsou často dodávány v uzavřených plastových obalech.

HDPE a LDPE

Polyetylén, jak je snadno odhadem od jeho jména, je produktem polymerace ethylenového plynu. V závislosti na podmínkách, za kterých prochází, můžete získat materiál s velmi odlišnými vlastnostmi.

LDPE má nižší mechanickou pevnost a používá se hlavně pro potrubí s mírným přetlakem. Jeho alternativním názvem je polyethylen s nízkou hustotou. PND nebo PVP (polyethylen s vysokou hustotou) je naopak mnohem odolnější a je široce používán v tlakových potrubích.

Zvědavě: současné normy nesdílejí HDPE a LDPE. A kanalizace a tlakové potrubí mohou být vyrobeny z obou druhů plastů. Tabulka průměrů HDPE a LDPE trubek je také běžná.

Parametry

Je zřejmé, že hlavní parametr charakterizující potrubí je jeho průměr. Určují šířku pásma.

Popis materiálu však není omezen: například úplné technické charakteristiky 110 mm PND potrubí zahrnují několik důležitých parametrů.

• Tloušťka stěny Jeho zvýšení při konstantním jmenovitém průměru zvyšuje pevnost potrubí ve vztahu k vnitřnímu hydrostatickému tlaku.
• SDR je standardní rozměrový poměr, zlomek s vnějším průměrem v čitateli a tloušťka stěny v jmenovateli. Čím větší je hodnota SDR, tím nižší je pracovní tlak potrubí: zvýšení plochy stěny při pevných tloušťkách a vlastnostech pevnosti snižuje schopnost potrubí odolat hydraulickému tlaku.

• MRS - maximální trvanlivost. Jednotka měření - MPa (megapaskály). Jednoduše řečeno, je to maximální stres ve stěnách, ve kterých bude potrubí sloužit po dobu 50 let při teplotě +20 ° C.
• MOP - maximální pracovní tlak.
• S je řada trubek vypočtená jako MRS / 1,25 / MOP, kde 1,25 je bezpečnostní faktor pro vodu.
• Kromě toho mohou být produkty navrženy pro přepravu pitné vody nebo výlučně pro technické potřeby.

Co znamená označení PE 32, PE 63 (někdy nesprávně označeno jako HDPE potrubí 63), PE 80 a PE 100? Pouze to, že maximální dlouhodobá síla MRS odpovídá desetinásobku menší hodnoty:

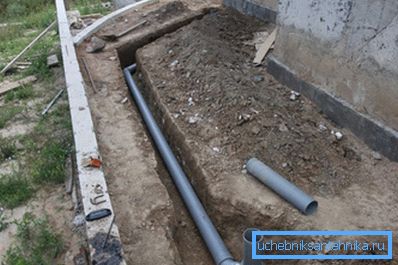

Důležité: všechny výše uvedené parametry jsou relevantní pro prvky tlakových trubek. Kanálová trubka PND 110 mm nemá žádné další vlastnosti, s výjimkou jmenovitého průměru.

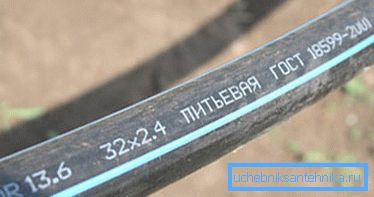

Legenda

Označení tlakového potrubí musí obsahovat:

• Slovo trubka.
• Odkaz na materiál a MRS (PE 32, PE 63 a tak dále).
• Možnost SDR.
• Dash.
• Jmenovitý průměr a jmenovitá tloušťka stěny.
• Jmenování (pitné nebo technické).
• Název normy, podle které je výrobek vyráběn (GOST 18599-2001).

Například nápis typu Pipe PE 80 SDR 9 - 90 x 10.1 GOST 18599-2001 znamená, že máme trubku PND o průměru 90 mm s 10,1 mm stěnou, určenou k zásobování pitnou vodou.

Sortiment

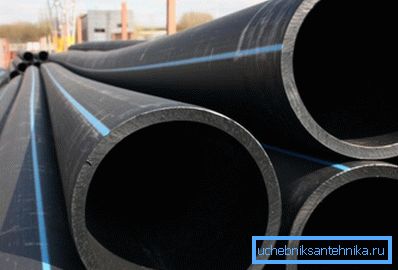

Jedna ze standardů, která obsahuje řadu polyetylénových trubek, jsme právě zmínili - GOST 18599-2001 upravuje výrobu materiálu pro tlakové potrubí.

Druhý standard - GOST 22689.1-89 - popisuje řadu polyethylenových odpadních vod. Takže, jaká by měla být velikost produktů, o které máme zájem?

GOST 22689.1-89

Dokument obsahuje celkem čtyři velikosti: 40, 50, 90 a 110 mm.

Kde se uplatní?

• 40 mm je typická velikost kolen pro odvádění odpadních vod z jediného umyvadla nebo umyvadla.

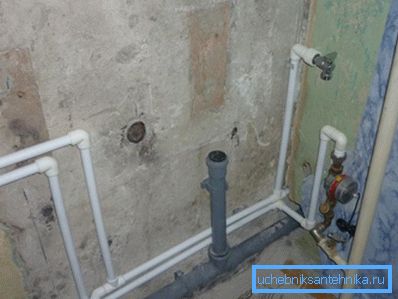

• Kanál PND 50 mm může odvádět odpadní vodu ze dvou nebo tří vodovodních armatur (kromě toaletních mís).

Dávejte pozor! Zařízení s možností výplachu (například vana a sprcha), při montáži s vlastními rukama, je lepší připojit k výstupu větší části. Pokyn je spojen se skutečností, že když je lázeň vypuštěna, trubka o průměru 50 mm pravděpodobně přeteče (zejména pokud je uvnitř částečně naplněna mastnými nánosy) a odtoky protékají roštem do zařízení s nižším výkonem.

• 90 je typický průřez pro připojení namontovaných záchodových mís.
• 110 je nejvíce univerzální velikost, která slouží k propojení toaletních mís, namontovaných na podlaze, k výstavbě stokových odpadních vod a bednění (vodorovné větve sdružující několik stoupaček).

GOST 18599-2001

Úplný seznam rozměrů v rámci tohoto dokumentu je pro malý článek příliš velký, proto označujeme hraniční hodnoty.

1. PE 32 (nebo někdy nesprávně nazývaná trubka PND 32) může mít průměr 10-160 mm s tloušťkou stěny 2,0-20,8.

1. Vlastnosti potrubí PND 63 (PE 63) mohou zahrnovat tloušťku stěny 2,0 - 57,2 mm o průměru 16 - 1200 mm.
2. PE 80: průměr 16 - 1200, stěny 2,0 - 59,3.
3. PE 100: průměr 32 - 1000, tloušťka stěny 3,0 - 59,3.

Kde je vhodné použít doma určitou velikost?

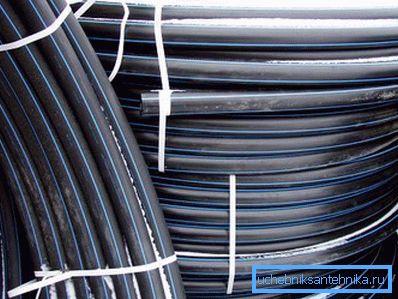

• Trubka PND o průměru 20 mm bude zásobovat vodou byt nebo malý dům s jednou koupelnou.
• Pokud se předpokládá dodávka vody nejen pro potřeby domácnosti, ale i pro zavlažování, použije se PND potrubí 25 mm. Kromě průměru jsou charakteristiky potrubí PND 25 mm určeny výhradně pracovním tlakem přívodu vody; pro centralizované systémy zásobování vodou je lepší použít PE 80 SDR 9.

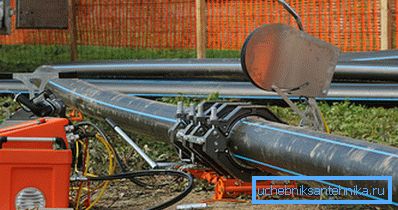

Žlázy větší než výše uvedené velikosti se obvykle používají k zásobování vodou skupinkami chalup a s průměrem více než 100 mm - chatové vesnice a bytové domy.

Závěr

Doufáme, že se nám podařilo uspokojit čtenářskou zvědavost v oblasti poznávání jednoho z nejpopulárnějších moderních materiálů. Jako obvykle video v tomto článku mu nabídne více informací. Úspěchy!
