Rozdělovač pro vytápění domu

01-10-2018
Trubky

Samostatné vytápění soukromého domu je užitečné, ale pouze pokud je dobře regulováno. Někdy se stává, že si vezmou vysoce kvalitní kotel a kabeláž byla spárována správně a v domě nebylo dostatek tepla.

Často příčinou tohoto nepříjemného nedorozumění je nedostatek rozdělovače, který lze koupit nebo vyrobit ručně, ale není možné racionálně rozdělovat vytápění ve středních a velkých chalupách.

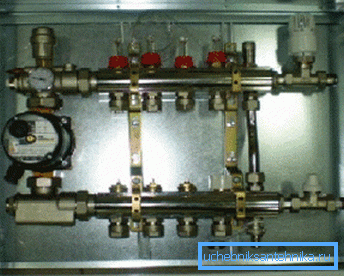

Fotografie místního distributora s oběhovým čerpadlem.

Proč instalovat sběratel

Se základním technickým vzděláním je snadné srovnávat jednoduché věci. Průměr trysky vystupující z kotle je často mnohem menší než součet průměrů trubek, které se rozkládají na každý bod. Někteří se snaží vykompenzovat tím, že nainstalují silné oběhové čerpadlo, avšak jakýkoli systém má své maximum, a pokud ho ignorujete, systém selže nebo se výrazně zvýší spotřeba paliva.

Aby to bylo jasnější, podívejme se na příklad. Výstup většiny nástěnných plynových topidel je?

Předpokládejme, že krmí 3 body:

  1. systém stěnových radiátorů;
  2. nepřímý ohřev kotle;
  3. kontury teplé podlahy.

Napájecí trubka pro každý bod má průřez 1 palce. Je zřejmé, že potrubí? nebudou moci plně dodávat trubky o průměru 3 palce, tam prostě není dostatek chladicí kapaliny.

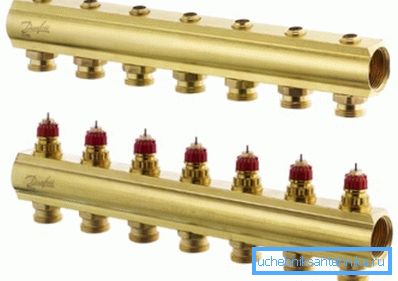

Sběrač mosazi v továrně.

Existují případy, kdy zapojení radiátorů pracuje normálně, ale pouze do okamžiku, kdy je zapnutá teplá podlaha. Poté jsou radiátory mírně teplé a podlaha se nezahřívá. Silnější kotel není volbou, ve většině případů stačí instalovat rozdělovací potrubí topného systému.

Zařízení a princip činnosti

Možná jste si již všimli, že cena distributorů může kolísat poměrně silně. Závisí to na mnoha faktorech, ale princip fungování a obecné zařízení jednotky jsou u všech modelů stejné.

Jak je kolektor vytápění

Distributor je ve skutečnosti mezilehlá nádrž, ve které je chladicí kapalina shromažďována předtím, než byla uvolněna do systému. Pokud to vysvětlíte na prstech, představte si hlaveň, ve které jsou vytvořeny několik děr a na každém otvoru je instalován kohout. Nyní můžete regulovat tok tekutiny z kohoutků.

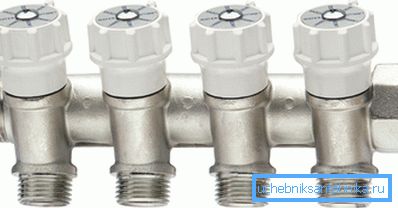

Tlakové regulační ventily.

Samozřejmě jsme řekli přehnané, ve skutečnosti distribuční hřebenová jednotka je mnohem složitější. Aby systém fungoval zřetelně, postačuje jedna mateřská kapacita s vloženými vstupy.

K dispozici jsou také nastavovací ventily, uzavírací ventily pro odvzdušnění, teploměry pro řízení chladicí kapaliny a tlakoměry. Ve vážných systémech může být navíc k oběhovému čerpadlu instalováno samostatné čerpadlo na každé větvi.

Kromě toho má plnohodnotný kolektor minimálně 2 nádrže. Jeden hřeben je odpovědný za tok chladicí kapaliny, druhý má funkci kontroly návratu. V důsledku toho je možné nastavit průtok chladicí kapaliny pro každou větvi a v případě potřeby lze větev úplně vypnout.

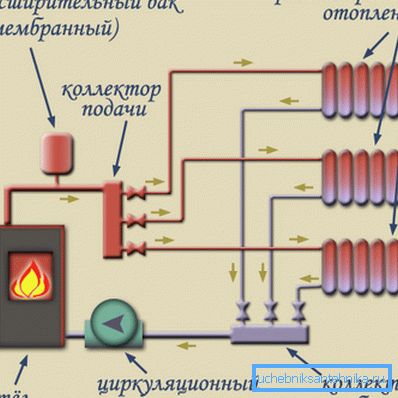

Obecná schéma montáže ventilů.

Dva typy ventilů

Moderní distributoři jsou konvenčně rozděleni do 2 hlavních typů, liší se především účelově i ve velikosti.

První kategorie jednotek je určena pro instalaci výkonných topných systémů v poměrně velkých budovách. Takové rozdělovací potrubí topného systému je instalováno v kotelně a má 2 objemové hřebeny, jejichž průřez může začít od 100 mm a více.

Zařízení v kotelně.

Každá tryska přívodního hřebene je navíc k uzavíracímu ventilu instalována další cirkulační čerpadlo pro topný systém. Vratná trubka je zpravidla dokončena pouze pomocí uzavíracích ventilů. Charakteristickým rysem těchto systémů je přítomnost takzvaných hydraulických šípů.

Hydroarrow umožňuje plynulejší, bez náhlé poklesy, rozdělovat chladicí kapalinu mezi různé topné okruhy. Je to jednoduché, je to trubka s velkým průměrem s několika vývody. Návod k instalaci také nezpůsobuje potíže, ve skutečnosti je mezi přívodním a vratným hřebenem uspořádán zkrat.

Druhým typem je místní systém určený pro vytápění malého prostoru, jednolůžkové místnosti nebo bloku. V podstatě není obvod zařízení jiný. Stejně jako v prvním případě jsou nainstalovány 2 hřebeny, posuv a zpět.

Ale pokud jsou rozvaděče pro kotelnu navrženy tak, aby úplně nahradily studenou kapalinu za tepla, pak místní zařízení smíchají pouze teplou a studenou vodu a spouštějí ji do systému.

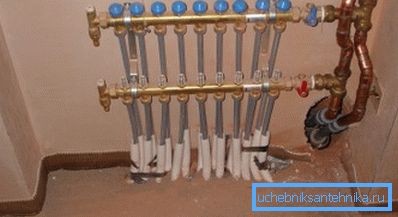

Místní distributor pro podlahové vytápění.

Funkce hydraulických šipek se zde často provádí pomocí dodatečného oběhového čerpadla. Kvůli teplotním rozdílům při práci zachycuje teplou vodu a míchá ji s chladnou vodou a spouští ji do systému. Na první pohled se celá struktura může zdát zbytečně komplikovaná, ale tento design umožňuje optimální distribuci tepla v domě.

Důležité: Výše ​​uvedený návrh je určen pro velké systémy. Pro malou chalupu nejsou tyto potíže zbytečné, existuje pouze jeden místní systém pro 3 až 5 větví.

Hydroarmarm s manometrem.

Tipy pro vlastní montáž

Distribuční rozváděč ohřívá vlastní ruce a sbírá se snadno. Jak jste již pochopili, design sám je poměrně jednoduchý a přímočarý.

Celá otázka je, kolik dalších funkcí chcete do systému vložit.

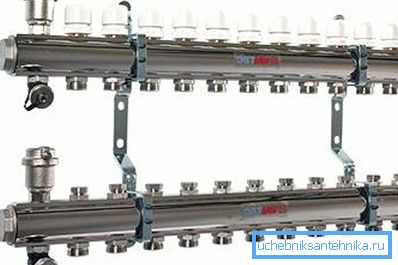

Ocelové hřebeny.
  • Pokud mluvíme o rozvaděči určeném pro instalaci v kotelně, měly by být tyto konstrukce navrženy pro konstantní, dostatečně vysokou teplotu a tlak.. Odolat takovým zkouškám může pouze kov. Proto, pro konstrukci takových systémů bude nutné elektrické svařování a schopnost vařit přirozeně.
  • Konfigurace samotné mateřské trubky, na níž budou vycházet výstupy do systému, na tom nezáleží. Ze zkušeností však doporučujeme použít trubky čtvercového nebo pravoúhlého průřezu. Kolo může být také použito, ale je těžší označit a vařit.
  • Místní systém nemá takové přísné požadavky, takže může být sestaven z cenově dostupnějších materiálů.. V současné době jsou polypropylenové trubky a tvarovky nejvhodnější pro vlastní montáž v drobných podmínkách. Páječka lze pronajmout, lze si zakoupit nůžky a pokyny k instalaci jsou k dispozici všem.

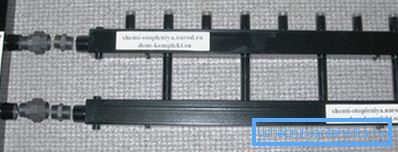

Jednotka je vyrobena ze čtvercových trubek.
  • Mělo by začít s výrobou hydraulických šípů. Jak již bylo zmíněno výše, pro tento účel je vhodná obyčejná trubka, jejíž průměr přesahuje trojnásobek průměru pracovního potrubí, který je zasunut na obou stranách. V hydraulické jehle jsou vyrobeny 5 bodů, první zhora pro odvzdušnění, další dva jsou pro připojení kotle. Zbývající pár slouží k připojení matric.
  • Distribuční výstupní a vratné hřebeny jsou zcela identické.. Jediný rozdíl může být v umístění trysek. Pokud v obou hřebenych potrubí jde nahoru nebo dolů, je lepší uspořádat je v šachovnicovém vzoru. Jednoduše řečeno, kolíky horního hřebenu musí být posunuty o polovinu rozpětí vzhledem k dolní konstrukci. Takže bude výhodnější připojit potrubí.

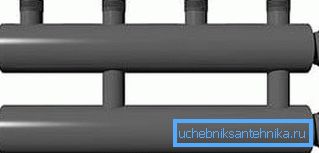

Distributor z kulatých trubek.

Tip: Pokud máte dobrou sadu nástrojů, velkou touhu a zlaté ruce, pak pájení rozdělovače vytápění vlastním rukama není těžké. Ale je často mnohem výhodnější a rychleji koupit všechny detaily stavby odděleně a sestavit je na místě, bude to mnohem levnější než shromáždění jako shromáždění.

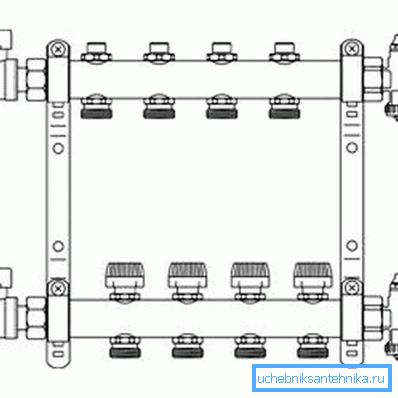

Schéma montáže hřebenů.

Na videu najdete podrobnější informace o tématech kolektorů.

Závěr

Než si koupíte nebo navrhujete jednotku s vlastními rukama, měli byste vypočítat charakteristiky systému pro konkrétní místnost. Sběratel, vyrobený s rezervou, nepoškodí, ale pokud uděláte chybu v menším směru, pak bude veškerá práce vykonána marně. Proto pokud jste sami příliš daleko od tepelného inženýrství, je lepší objednat si výpočet odborníkovi, cena takových služeb není skvělá, ale chyba může stát více.

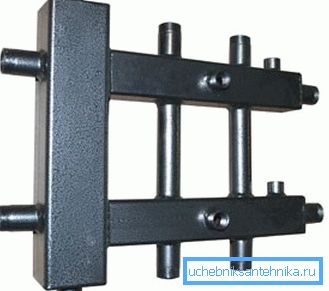

Rozdělovač s integrovanou hydraulickou jehlou.
