Rozdělení vodovodních potrubí: použité schémata a materiály

18-08-2018
Trubky

Jaké potrubí by mělo být použito k rozpouštění vody v novém bytě nebo chalupě? Jak připojit vodovodní armatury? Jaký je rozdíl mezi sériovou a kolektivní distribucí vodovodů v bytě?

Který z nich je praktičtější? Pokusíme se odpovědět na tyto otázky.

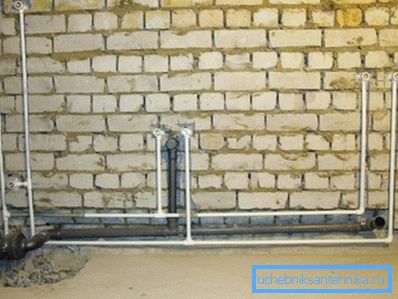

Tee (postupné) zapojení ve stavbě chaty.

Výběr materiálu

Začneme tím, že budeme rozhodovat o výběru trubek.

Vezměte prosím na vědomí: ignorujeme rozhodnutí, které je obvyklé u domů postavených v sovětském stylu, svařovaných nebo namontovaných vodovodních potrubí z ocelových trubek. S bohatou nabídkou moderních materiálů je prostě nemožné přijít se zdravými argumenty v jejich prospěch.

Co zůstane?

Seznam

  • Kovové-plastové. Reputace těchto trubek je do značné míry zkažena příběhy aktuálních kompresních tvarovek; nicméně si nezasloužili kritiku: jediným důvodem úniku byly chyby při montáži, posunutí gumových těsnění kvůli ovalitě trubky a neodstraněné zkosení. Kromě toho nebyly v úniku zaznamenány lisovací kování po dobu deseti let.

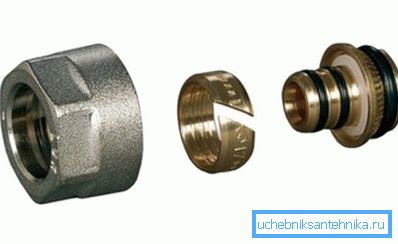

Přemístění pryžových kroužků během montáže vede k netěsnosti.
  • Polypropylen. Rozvod vody pomocí polypropylenových trubek vyžaduje určité dovednosti; Kromě toho potřebujete specifický nástroj - páječku s nízkou teplotou.

U teplé vody je lepší použít polypropylen, vyztužený vláknem nebo hliníkovou fólií: výztuha výrazně snižuje prodloužení potrubí při zahřátí. Na dlouhých přímých úsecích je však třeba instalovat kompenzátory - ohyby ve tvaru U.

  • Zesítěný polyethylen. Na rozdíl od konvenčních HDPE je mnohem odolnější vůči teplu a dokonale působí na horkou vodu. Flexibilita a jednoduchá instalace na armatury dokončují obraz.
  • Vlnitá nerezová ocel - Výběr paranoidního nájemce. Schopnost tolerovat teploty až do 130-140 stupňů a tlaky až do 25 atmosfér je kombinována s flexibilitou a jednoduchou instalací kompresních armatur.

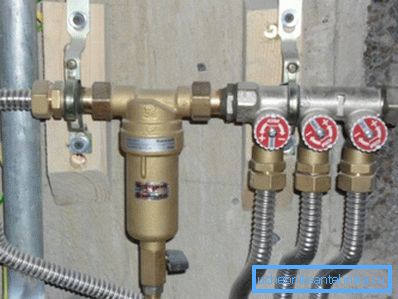

Instalace fotografií je provedena korejskými trubkami Kofulso.

Výdaje

Cena trubek a tvarovek je jedním z rozhodujících faktorů při výběru materiálu. Kolik bude kupující náklady na lineární metr lineru v každé z uvedených možností?

Materiál Náklady na metr, rublů
Polypropylen (vyztužený), d = 20 mm 120
Zesíťovaný polyethylen, d = 16 mm 80
Kov, D = 16 mm 70
Vlnitá nerezová ocel, D = 15 mm 170

Upozorňujeme, že ceny jsou velmi závislé na výrobci produktu. Pro srovnání, použité výrobky značek přibližně stejné úrovně; Vždy můžete najít výrazně dražší nebo levnější nabídky.

Zdá se, že vše je jasné: maloobchodní ceny jsou velmi jasně rozděleny.

Karty nás však zamíchají s dalšími náklady.

  • Nejlevnější tvarovky jsou polypropylen. S malým okrajem je na druhém místě obsazeno kování pro zesítěný polyetylén. Výrobky pro montáž kovu vyztuženého plastu a vlnité nerezové oceli jsou mnohem dražší.
  • Kovový plast je namontován na kompresních kování pomocí dvou nastavitelných klíčů; pomohou také vytvořit konstrukci z nerezové oceli. U polypropylenu je zapotřebí páječka s náklady od 600 do 1500 rublů, pro síťovaný polyetylén - prodlužovač pro 8-12 tisíc.

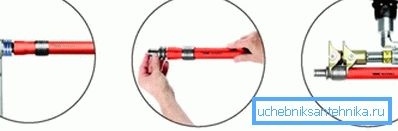

Montáž zesítěného polyethylenu vyžaduje speciální nástroje.

Autorka by se v současné době pravděpodobně zabývala kovovými plasty - jednoduše proto, že studoval všechny rysy tohoto materiálu dobře. Nicméně je docela možné, že čtenář vytvoří vlastní tabulku řad.

Schémata

Vraťme se však do schémat zapojení. Jaké možnosti jsou možné?

Sekvenční

Můžete to vidět a podívat se do koupelny nějakého sovětského domu. Všechny vodovodní baterie jsou připojeny k běžnému páru potrubí - zásobování studenou vodou a teplou vodou, rozvětvení s odpalištěmi.

Výhodami tohoto systému jsou jednoduchost a nízká cena. Má chyby?

Hlavním problémem sériového připojení je pokles tlaku na jednu instalační armaturu, když voda protéká jiným. Hlasné a urážlivé slova ze sprchy člověku, který zapnul vodu v kuchyni, jsou charakteristické pro sekvenční schéma.

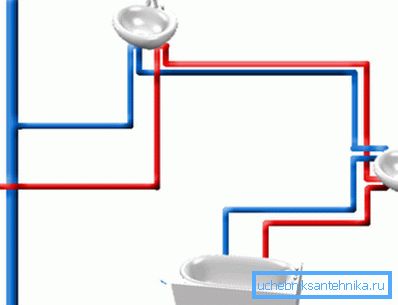

Rozvod tee vody.

Sběratel

V tomto případě je kolektor dodáván ze stoupacího potrubí nebo přívodu, který je vybaven uzavíracími ventily pro každé zařízení. Vnitřek všech kohoutků, sprch a toalet je také individuální. Pokud je průřez trubky ke kolektoru vyšší než průřez sanitárního zařízení, můžete zapomenout na pokles tlaku.

Co je úlovek? Ve velkém toku potrubí a skutečnosti, že tyto potrubí nijak nezdobyjí stěny.

Mimochodem: jestliže se provádí kabeláž kanalizačních potrubí a instalatérských prací před dokončením nového domu nebo bytu, mohou být odstraněny z důvodu falešných zdí.

Sběrač obvodu.

Smíšené

Obě schémata lze kombinovat do stejné koupelny. Typickým příkladem je, když jsou umyvadlo, kuchyňský dřez a sprchový kout propojeny sběratel a pračka a toaleta jsou propojeny pomocí odpališť.

Který schéma je lepší zvolit při instalaci vodovodu s vlastními rukama?

  • Pokud se v městském bytě nacházejí všechny sanitární přístroje na stejné lince na jedné straně stoupačky, je naší volbou konzistentní kabeláž. Pokles tlaku při použití popsaných materiálů bude minimalizován jejich nízkou hydraulickou odolností.
  • V domácnostech, kde se nacházejí stoupačky mezi koupelnou a toaletou nebo koupelnou a kuchyní, je lepší mít sběratele. Počet potrubí se nezmění, avšak koncentrace ventilů na jednom místě budou velmi pohodlná.

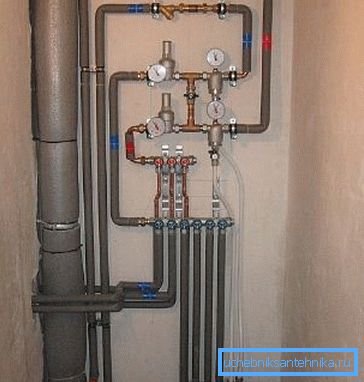

Pokud jsou spotřebiče vody umístěny na obou stranách stoupacího potrubí, je kolektor oprávněný.
  • Pokyn pro chalupu je opět určen jeho uspořádáním. Obecně platí, že kolektor je oprávněný, kde často dochází k současnému používání několika bodů toku vody.

Závěr

Doufáme, že informace nabízené čtenáři mu pomohou udělat správnou volbu. Video v tomto článku obsahuje další materiály o tom, jak lze realizovat distribuci vodovodních potrubí (viz také článek Distribuce trubek v koupelně: jak to udělat).

Úspěchy!
