Pvc plastová vlnitá trubka pro elektrické práce

Při provádění externího nebo vnitřního pokládání sítí s nízkonapěťovým a napájecím kabelem je pro bezpečný a nepřerušovaný provoz důležité zajistit spolehlivou ochranu napájecího kabelu před vlhkostí a vnějším mechanickým poškozením.

V tomto případě je nejvhodnějším prostředkem ochrany pružná vlnitá trubka vyrobená z tuhého polyvinylchloridu, jehož použití pomáhá při řešení několika problémů najednou.

Použití vlnitých trubek v jednotlivých konstrukcích

Abychom měli představu o správném výkonu elektroinstalace, bude tento článek diskutovat o hlavních aspektech použití plastových vlnitých trubek při pokládání kabelových vedení.

Dále zde bude uveden postupný pokyn, který popisuje technologii pokládání kabelu do ochranného zvlněného pouzdra pomocí drátové sondy.

Technické specifikace

Dále je třeba poznamenat, že tento typ výrobku byl navržen speciálně pro pokládku elektrických sítí, a proto fyzikální vlastnosti a základní technické parametry PVC vlnité trubky plně vyhovují všem stavebním předpisům a předpisům pro požární bezpečnost.

1. Tvrdé PVC není absolutně ovlivněno vlhkostí a většinou korozivním prostředím, odolným vůči UV záření, nestárne s časem a nedegraduje pod vlivem ozonu, proto se může používat jak pro vnitřní, tak i pro externí práce.
2. Rozsah provozní teploty je v rozmezí -20 ° C až +80 ° C.
3. PVC je samozhášivý materiál., což nepodporuje nezávislé hoření, a proto může být použito pro instalaci elektrických rozvodů jak v dřevěných, tak i v cihlových budovách.
4. Minimální izolační odpor při napětí 500 V je 100 mΩ a index dielektrické pevnosti je alespoň 2 kV, který umožňuje použití v elektrických instalacích s napětím do 1000 V.
5. V závislosti na druhu potrubí je jmenovitá odolnost proti stlačení: u lehké řady 320 N / 5 cm, u těžké řady - 750 N / 5 cm a u super těžkého - 1250 N / 5 cm.

Dávejte pozor! Vlnitá trubka je dodávána do maloobchodního prodeje válcovaného ve svitcích dlouhých 50 až 200 m a její cena závisí hlavně na vnějším průměru. Barva nejčastěji je světle šedá (RAL 7035), ale existují i ​​jiné (černé, oranžové) barvy.

Výběr průměru

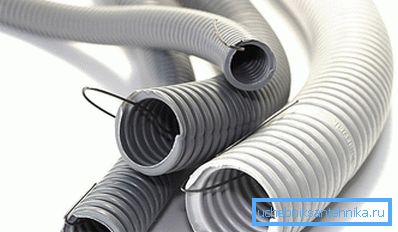

V individuálních konstrukcích jsou nejčastěji používány plastové vlnité objímky o vnějším průměru od 16 do 63 mm. Volba požadovaného průměru by měla být provedena v souladu s výše uvedenou tabulkou 1, v závislosti na počtu a průřezu použitých vodičů.

Tabulka1.

Dávejte pozor! V souladu s údaji uvedenými v tabulce lze konstatovat, že fyzikální vlastnosti trubky z vlnité vlnité lepenky o průměru 16 mm umožňují použití dvou nebo třížilových vodičů o průřezu 1,5 až 2,5 mm ?.

Rozsah

Na základě praxe použití vlnitých objímek v jednotlivých konstrukcích, při provádění elektrické práce s vlastními rukama, abyste optimálně zvolili vnější průměr, měli byste dodržovat následující pravidla.

1. Instalace do trubek elektrických instalací stropních a stropních svítidel - D = 16 mm.
2. Připojení světelných spínačů a zásuvek - D = 20 mm.
3. Umístění kabelů v plastových trubkách mezi elektrickým panelem a rozvaděči - D = 25 m.
4. Připojení hlavního elektrického panelu k rozvaděči - D = 32 mm.
5. Pro průchod stropních a mezi podlahových stropů je v závislosti na počtu vodičů vybrán průměr potrubí od 40 do 63 mm.
6. Pro pokládku koaxiálních, optických a telefonních kabelových sítí lze použít vlnité pouzdro o průměru 16 až 25 mm.

Technologie pokládky

Nejčastěji se vyrábí plastová vlnitá objímka pomocí sondy, tj. Tenkého elastického kovového drátu, který je umístěn ve svém vnitřním průřezu po celé délce.

Přítomnost sondy výrazně zrychluje práci s elektrospotřebičem a zjednodušuje utahování kabelu v pružné vlnité trubce.

1. Před utažením kabelu změřte potřebné množství zvlněného pouzdra a pečlivě jej odřízněte, aniž byste sejmuli drát sondy.
2. Na místě řezu rozpusťte konce zvlnění v různých směrech a řezte drát s řezačkami drátu, ohýbáním jeho konců mimo okraje trubky, čímž zabraňuje tomu, aby spadl dovnitř.

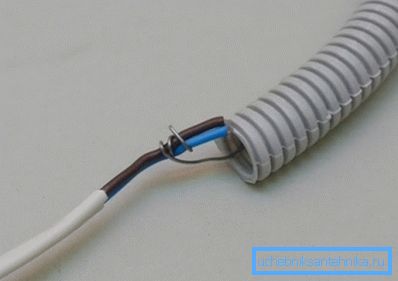

3. Připojte elektrický kabel k jednomu konci sondy, narovnejte pouzdro a hladkým pohybem na drátu utáhněte kabel celou délku do vlnité trubky.

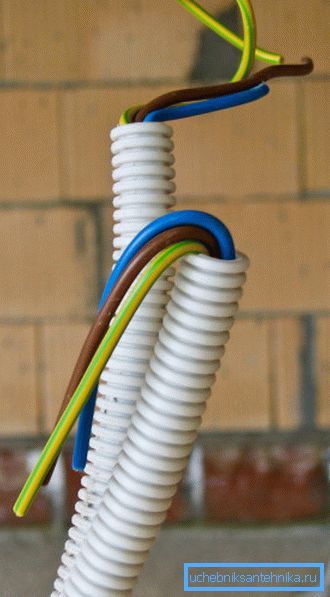

4. Upevněte konce drátu pomocí uzlů nebo plastových svorek mimo vlnité pouzdro, které zabraňují propadnutí vnitřního lumenu.

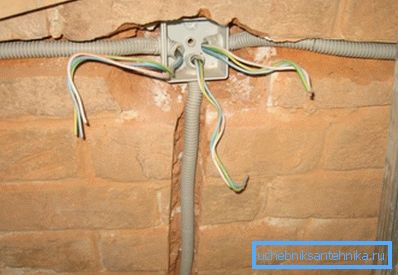

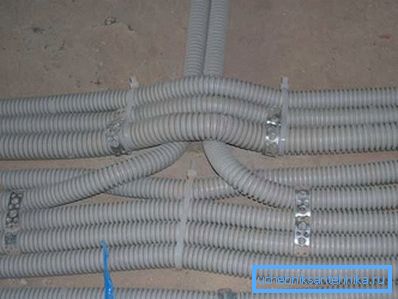

5. Umístěte plastovou trubku s kabelem, který je do něj utažen, do předem vyříznutého čepu nebo jej upevněte ke stěně pomocí speciálních plastových držáků.

Závěr

Po přečtení tohoto článku je zřejmé, že použití flexibilní plastové vlnité trubky je univerzální metodou pro pokládku kabelových komunikací při stavbě budov z jakéhokoliv materiálu. Pro více informací můžete sledovat video v tomto článku nebo si přečíst podobné materiály na našich webových stránkách.
