Průměr kanalizačního potrubí

Při instalaci hygienického zařízení je problém jeho vstupu do systému kanalizace. Chcete-li to udělat, musíte vědět, jaký průměr trubky vyzdvihnout. Navíc je žádoucí orientovat se na situaci na trhu.

Rozmanitost průměrů

Průměr kanálu je z velké části závislý na místě instalace. Pokud nebudeme mluvit o kolektorech, které shromažďují veškeré odpadní vody z obytných a průmyslových budov, průměr trubek uvnitř budovy je většinou 50, 110 mm. Průměry vnějších potrubí se pohybují od 110-600 mm.

Tip! Vzhledem k tomu, že diktátorem při výběru průměru potrubí je objem odpadních vod, pak byste měli během instalace brát v úvahu, kolik potrubí je instalováno a jaká je kapacita potrubí instalovaného systému.

• Obvykle jsou stoupačky vnitřní kanalizace a výstupy do vnější sítě ~ 110 mm. Pobočky ze sanitárních zařízení, s výjimkou toalety, jsou vyrobeny z trubek o průměru v rozmezí 32-50 mm.
• Externí odpadní vody jsou uspořádány v různých průměrech v závislosti na počtu spojovacích bodů ve směru přepravy odváděných odtoků. Ze soukromého obydlí je zpravidla potrubí O 110 mm.
• Z vícepodlažních výškových budov může být vypouštění do vnějších kanalizací provedeno potrubím Ø 160 mm.

U trubek je známo, že mají vnitřní a vnější průměry. Předtím byly pro instalaci kanalizačních systémů používány výrobky z litiny nebo azbestového cementu. V technické literatuře a konstrukci byly tyto trubky označeny vnitřním průměrem, který je označen jako Dvn. Nyní častěji používané trubky z polymerních materiálů. Pro ně je vnější průměr již označen označením DN.

Při navrhování a instalaci této potřeby věnujte zvláštní pozornost. Oba hodnoty průměru hrají důležitou roli v závislosti na dané práci. Při výpočtech bere v úvahu, jaký je průměr trubky ve vnitřní části, zatímco při přímém uložení dosahuje vnější průměr první roli. Od něho se odrážejí, když je třeba dodržovat normativní vzdálenosti k jiným komunikacím, zejména při kladení potrubí pod povrch země.

Vzhledem k tomu, že potrubí má široký sortiment, produkty se stejnými vnitřními průměry mohou mít jinou vnější část a naopak. Je to všechno o tloušťce stěny. Trubky, které se používají v tlakových kanálech nebo jsou v zemi pod vlivem velkých vnějších zatížení, se zvyšuje tloušťka stěny. Znát vnější průměr trubkovitého výrobku a jeho tloušťku stěny je možné vypočítat hodnotu vnitřního průřezu. K tomu je nutné odečíst dvě tloušťky stěn od DN.

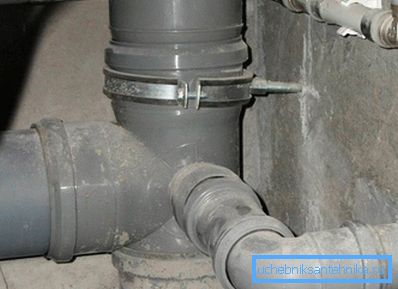

Průměry kanalizačních trubek z různých materiálů

• Plastové kanalizační trubky v poslední době stále častěji hledají svou aplikaci. Bez problémů vytlačují výrobky z litiny, které jsou na trhu již více než deset let. Tyto výrobky mají komparativní výhody, rozmanitý sortiment a snadno se instalují. Sortiment plastových trubek nabízíme pro domácí účely odpadních vod v průřezech 32, 50 a 110 mm. Velké množství tvarovaných částí usnadňuje připojení produktů. Při spojování trubek na zásuvkách jsou k dispozici gumové těsnění, které zabraňují tvorbě netěsností. Připojení produktů mezi sebou a kování se děje nejen díky zásuvkám, ale i spájkování, které se provádí speciálními instalacemi. Takové trubky dobře procházejí odtoky. Kromě toho jsou trvanlivé a závažné nehody se nevyskytují při jejich účasti. Externí kanalizační sítě jsou namontovány z trubek o průměru 110 mm.
• Nyní jsou PVC trubky široce používány. Vyznačují se vysokou odolností proti opotřebení a dlouhou životností. Kromě toho mají výrobky dobrou šířku pásma. Prakticky dnes zaujímají přední místo v instalaci kanalizačních systémů. Kromě nejoblíbenějších velikostí v průřezech 32, 50 a 110 mm může být průměr PVC trubek větší. Při instalaci kanalizačních potrubí mimo budovy se používají výrobky o průměru v rozmezí 110-500 mm a stěny mohou mít tloušťku až 15 mm. Samozřejmě jsou potrubí s takovými charakteristikami položeny pro výstavbu potrubí pro hlavní použití.
• Dobré staré litinové trouby, i když se stávají zastaralými, se dnes ještě používají. Zřídka se používají pro vnitřní instalaci, ale při pokládce vnějších sítí se tyto výrobky stále nacházejí. Moderní litinové trubky jsou vyráběny odléváním. Odolávají korozi dobře a mají vnitřní povlak, který minimalizuje tok odpadu. Trubky jsou připojeny pomocí zásuvek pomocí manžety nebo o-kroužky. Průměr průměru litiny je standardní. Průměrné průměry jsou určeny rozměry v řezu v rozmezí 50-300 mm. Při pokládce drátěných vedení se průměry zvětšují na 1200 mm.

Tip! Pro určení průměru potrubí se musíte podívat na povrchové označení. Požadovaná hodnota je zapsána na konci textu v číslech.

Průměr průměru trubek pro instalatéry

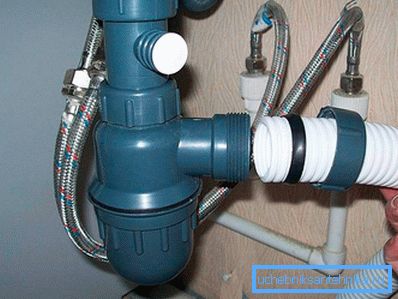

• Spolu s umyvadlem nebo umyvadlem jsou k dispozici armatury, které lze připojit k potrubí O 40, 50 mm. Na tomto základě by nejracionálnější bylo odklon od těchto sanitárních zařízení O 50 mm. Taková trubka normálně projde požadovaným objemem vody.
• U sanitárních svítidel potřebuje pouze toaleta výstupní potrubí Ø 110 mm. V tomto případě musí být splněna tato podmínka. Kromě toho musí být potrubí, které bude vypouštět toaletu z toalety co nejkratší a blíže ke stoupači. Pro připojení výstupní části záchodové mísy k odbočkovému potrubí je nutné se obrátit na pomoc speciálně tvarované části (pouze v případě, kdy s to není možné uložit toaletu), což se nazývá zvlnění. Má manžety, které zabraňují únikům a nepříjemným zápachům.
• Jak je dobře známo, vytéká z koupelny značné množství kapaliny. Současně má výstupní potrubí malý průměr - 50 mm. Faktem je, že zde hraje roli průtoková rychlost. Prostřednictvím otvoru malého průměru odtoky protékají malý objem za jednotku času. Navíc stávající rošt dodatečně snižuje průtok, takže není zapotřebí většího průtoku pro výtlačnou trubku.
• Jak ukazuje praxe, v kuchyni může být současně umístěna vedle umyvadla a dokonce i dvě auta - myčka a mytí. Pokud by se potrubí O 50 mm mělo pohybovat od jímky, pak by měla nádobka o průměru 40 mm od myčky a 32 mm od mycího zařízení. Pro ně je použito pouze jedno kanalizační potrubí O 50 mm, ze kterého vycházejí vývody na zařízení. Odtokové hadice jsou vloženy do těchto kohoutků a v případě potřeby jsou použity manžety.
• Sprchová kabina se liší od lázně, protože v prvním případě je objem vody na výstupu malý. Při sprchování jsou odtoky za jednotku času přiděleny přesně tak, jak vstupuje do konvice. V tomto případě má vodovodní vanička stejný otvor jako v lázni. Kování je připojeno ke sprchové kabině včetně odtokové hadice, která může mít průměr od 32 do 50 mm. Odtud je závěr - pro odstranění odtoků je dost produkt s velikostí v úseku 50 mm.

Taková široká škála kanalizačních potrubí by neměla vytvářet problémy pro vlastníka prostor při výběru správného produktu pro vypouštění odpadních vod ze sanitárního zařízení.

Video

Toto video ukazuje, jak jsou potrubní kanály různých průměrů ukotveny:
