Profilové trubky: jak určit kvalitu zakoupeného kovu podle

Tvarovaná trubka je vnitřní dutý kov, která má čtvercový, obdélníkový nebo jiný průřez (s výjimkou kruhového tvaru). Tento typ kovu je široce používán v moderní konstrukci pro instalaci různých složitých struktur.

Pro výpočet různých inženýrských parametrů je třeba znát přesnou hmotnost běžícího měřidla tvarované trubky. Pokyny uvedené v tomto materiálu budou podrobně popisovat, jak určit různé technické vlastnosti těchto součástí.

Metoda stanovení hmotnosti profilovaného kovu

Proč potřebujete tento indikátor znát

Hmotnost profilového potrubí je jednou z vlastností, pomocí které můžete určit kvalitu zakoupeného zboží. Průběžný měřič kovového válce vyrobený podle GOST obsahuje určité množství materiálu, protože hmotnost bude plně odpovídat hodnotě specifikované v tomto regulačním dokumentu (toto platí také pro použité součásti).

V opačném případě dochází k porušení technologického postupu, který může vést k poruchám kovových konstrukcí během jejich provozu.

Druhým důvodem, proč je nutné zjistit, jak moc váží profilovaná trubka, je vypočítat technické parametry hotových konstrukcí.

Znalost hmoty dílů může zkušený inženýr nebo architekt vypočítat:

• zatížení, které bude použitá část odolávat při použití v kovových konstrukcích;
• které sama vyvíjí na jiné prvky budovy nebo struktury.

A naopak, s představou o tom, kolik metrů tvarované trubky je v tuně, je možné vypočítat množství materiálu potřebného pro stavbu.

Dávejte pozor! Při výpočtu konečné hmotnosti kovových konstrukcí je třeba vzít v úvahu hmotnost dalších dílů, které zahrnují například krabový systém pro tvarované trubky a další podobné armatury.

Parametry ovlivňující tento indikátor

Hmotnost profilového potrubí závisí především na tom, kolik kovu a jakou značku potřebuje, aby bylo dosaženo.

Faktory ovlivňující hmotnost jsou proto:

• konfigurace průřezu - čtverec, obdélník a podobně;
• šířka strany - větší předměty zřejmě zřetelně zváží;
• dílná tloušťka stěny - čím je tento parametr vyšší, tím tvrdší bude detail;
• hustota materiálu - hliník, jak je známo, je méně hustý než uhlíková ocel, takže hmotnost 1 metru profilového potrubí z něj bude menší.

Vypočítejte hmotnost hotového výrobku

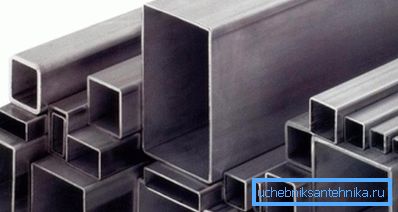

Pro výrobu kovových konstrukcí se nejčastěji používají tvarované obdélníkové úseky. V závislosti na velikosti budoucí budovy nebo konstrukce se používají prvky o šířce od 20 do 100 milimetrů nebo více (viz také článek Obdélníkové trubice profil - rozměry a znaky).

Samozřejmě, jejich váhu lze nalézt v příslušných budovových adresářích.

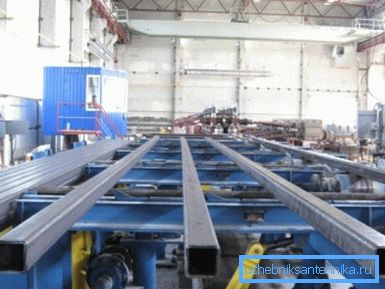

V praxi však tento ukazatel není vždy stejný jako normativní, neboť je ovlivněn dalšími faktory, které vznikají ve výrobním procesu:

• jaký typ válcovacího stroje trubek byl použit;
• jaké množství nečistot dělá slitina použitá k výrobě kovu;
• jaké okolní podmínky (teplota, vlhkost) byly v době výroby a tak dále.

Dávejte pozor! Malá odchylka hmoty v jednom směru není důkazem manželství. Také cena výrobků nezávisí na tom.

GOST umožňuje určitým povolením pro výrobce. V rámci tohoto rámce by měla být hodnota, kterou definujete.

Takže pro výpočet inženýrských indikátorů vyrobených kovových konstrukcí, bez ohledu na přítomnost doprovodných a regulačních dokumentů, je nutné vypočítat potřebné parametry vlastním rukama.

Chcete-li to provést, nastavte následující parametry:

• délka získaných profilových částí;
• tloušťka stěny;
• šířka stran.

Získané hodnoty se nahrazují následujícím vzorcem:

Mn = S * 2 * (A + B) * p, kde:

• Mp je hmotnost na metr v kilogramech;
• S - tloušťka stěny v metrech;
• A a B - šířka stran v metrech;
• P je hustota materiálu, ze kterého je vyroben produkt (7,86 g / cm3 pro ocel).

Vypočítejte množství použitého materiálu

Při způsobu popsaném výše byla hmotnost produktu určena vynásobením objemu použitého materiálu pro vytvoření hustoty potrubí.

Zvažme podrobněji, jak určit hodnotu prvního faktoru v tomto vzorci.

Existuje několik způsobů, jak to provést:

• stanovením rozdílu mezi objemem celokovové tyče, což je potrubí a objem vnitřního (prázdného) prostoru;
• výpočtem objemu plochého plechu, z něhož byla tvarová část následně vyrobena;
• součtem objemu každé fáze výrobku (to bylo provedeno v předchozí části).

Zastavme se na první metodě:

1. Vezmeme malý kus částí, jehož hmotnost musíme určit.
2. Změřte délku tohoto kusu.
3. Určete vnější rozměry a rozměry vnitřního prostoru (v příčném průmětu).
4. Následně vynásobíme všechny hodnoty pro externí a interní část.
5. Poté musíte odečíst druhou hodnotu od první hodnoty a nakonec získat objem kovu, který jste použili při výrobě produktu.
6. Konečně výsledná hodnota objemu je nahrazena výše uvedeným vzorcem.

Druhá cesta je následující:

1. Tloušťka stěny se měří. Tato hodnota je pro produkt konstantní, protože díly svařeného profilu jsou vyrobeny z plechu.
2. Nastavte vnější obvod průřezu měřeného výrobku.
3. Poté musíte vynásobit tloušťku, obvod a délku obrobku. Získejte částku vynaloženou na výrobu kovového válcového materiálu.

Dávejte pozor! Poslední metoda není absolutně vhodná k určení množství materiálu vynaloženého na výrobu profilovaných výrobků válcováním. V tomto případě tvrzení, že tloušťka stěny je stejná v celém výrobku, neodpovídá pravdě, a proto budou výpočty nesprávné.

Závěr

Navzdory skutečnosti, že hmotnost profilovaných trubek je uvedena v normativních dokumentech a doprovodných dokumentech, je nutné je dodatečně určit. Pouze tehdy můžeme zaručit, že výpočty hmotnosti a pevnosti stavěných kovových konstrukcí budou správné (viz také článek Ocelové trubky - typy a vlastnosti).

Další informace o této otázce naleznete v tomto článku.
