Profilová trubka 20x20 - kombinace milosti a síly

Korozivzdorné trubky se čtvercovým průřezem upozorňují na zvýšenou odolnost vůči agresivním médiím a mechanickým zatížením. Ergonomický design vám umožňuje ušetřit místo při instalaci a vytvořit řadu udržitelných návrhů.

Podrobnosti profilového potrubí

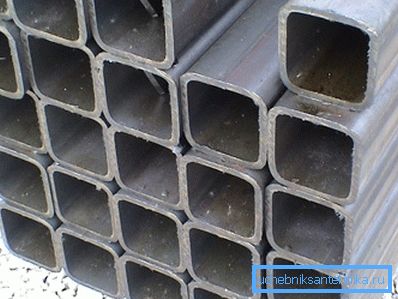

Profilová nerezová trubka 20x20 se liší především ve svých fyzikálních a mechanických vlastnostech. Zjistili jejich uplatnění v chemickém, papírenském, farmaceutickém, energetickém a automobilovém průmyslu, zemědělství a reklamě. Kvalita válcovaných výrobků přímo závisí na dodržování výrobních technologií, kontrole kvality atd.

Regulační rámec

Vzhledem k odolnosti proti korozi a způsobu výroby lze pro čtvercové nerezové potrubí rozlišit několik norem:

• hlavní dokumenty lze považovat za GOST 8639-68, GOST 8639-82 a GOST 30245-2003. Obsahují základní informace o rozměrech, tolerancích, kontrole kvality, hmotnosti atd. Pomocí těchto dokumentů můžete také zjistit přibližnou hmotnost, například hmotnost profilového potrubí 20x20x2 se rovná 1,075 kg / lineární rozchod. m;

• GOST 11068-81 - protože potrubí je vyrobeno z oceli odolné proti korozi, formálně spadá pod požadavky tohoto dokumentu. Jediná věc, která může zmást, je neustálé zmínka o termínu průměru v textu dokumentu, pokud jde o čtvercový úsek, vypadá směšně;
• V závislosti na způsobu výroby (válcované za tepla nebo za studena) můžete použít GOST 9940-81 (trubky válcované za tepla) a GOST 9941-81 (válcované za studena).

Jaký je profil potrubí

Nerezová trubka 20 20 2 je zpravidla vyrobena z konstrukčních austenitických ocelí (tvárné antikorozní) podle DIN 2395.

V tomto případě lze použít 2 výrobní metody:

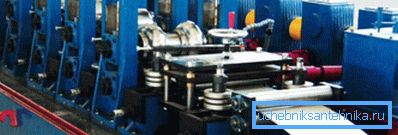

• svařované. Výrobní instrukce vypadá takto: nekonečná ocelová páska o konstantní šířce je řezána, pak je ohnuta do kruhovitého průřezu (okraje ještě nejsou svařovány), pak se provádí svařování a odizolování svaru. Požadovaný příčný profil je dán průchodem válců. V tomto případě nevyhnutelně vznikají v kovu vnitřní napětí, pro jejich odstranění se produkt ohřívá;

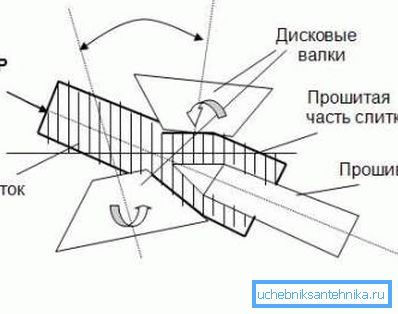

• v případě bezešvé technologie je obrobek nejprve blikat a potom vynechán přes válce, aby dosáhl požadovaného tvaru průřezu. V tomto případě mohou kulaté bezešvé trubky sloužit jako suroviny pro výrobu čtvercového potrubí. Tento způsob výroby činí konečný výrobek dražší ve srovnání s použitím svařování.

Pokud jde o to, kolik je profilové potrubí 20 až 20, pak vše závisí na použité výrobní metodě. Takže konvenční čtvercové potrubí se sekcí 20x20x1 bude stát 221 rublů / 1 m. Pro konstrukci ve velkém měřítku je výhodnější pracovat s náklady na 1 tunu válcované oceli, v takovém případě bude cena 382800 rublů / 1 tunu (náklady jsou pro oceli třídy 08-12Х18Н10).

Typy svařování svarů

Výroba čtvercového profilového potrubí z nerezavějící oceli probíhá dvěma způsoby. V prvním případě se používají proužky (přířezy), z nichž jsou čerpány trubky. Ve druhém případě jsou výrobky svařeny z kovových plechů.

Existuje několik typů svařování:

• TIG (wolframová elektroda v inertním plynu bez přísad);
• plazma s TIG;
• vysokofrekvenční proud;
• laser;
• elektronový paprsek.

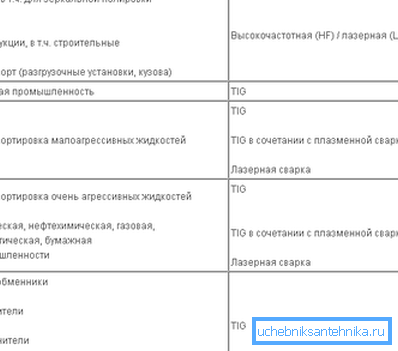

Profilová trubka 20x20x2 má široký rozsah použití, který bude přímo záviset na typu svaru. Kontrola kvality svařování se provádí v souladu s normami GOST 3242 - 79 a GOST 30245-2003.

Dávejte pozor! Cena trubky se svařovaným švem z vysokofrekvenčních proudů je o 10% nižší než u analogů se svařováním TIG. Současně je pevnost svaru na stejné úrovni.

Povrch pro každou chuť

Profilová trubka vypadá velmi esteticky příjemně vzhledem k povrchu, což je:

• matná (matná, povrchová úprava);
• kartáčovaný. Stupeň zpracování má několik úrovní až na nejjemnější a má označení Satén 180, 320 nebo 400 Grit;
• zrcadlo, které opět závisí na stupni leštění (Zrcadlo 400 nebo 600 Grit).

Cizí označení povrchů potrubí z oceli AISI se poněkud liší:

• 2B - matná;
• VA - zrcadlo;
• 4N - leštěné.

Kvalita povrchové úpravy není ovlivněna indikátory pevnosti. Pokud se veškerá práce provádí ručně, volba z navrhovaných možností by měla být spíše na základě toho, zda budou trubky viditelné. Pokud působí jako prvek vnitřku, měl by být povrch vybrán s přihlédnutím k výzdobě místnosti.

Rozsah profilového potrubí

Malý úsek neumožňuje použití jako nosných prvků při silném zatížení. Ale tuhost čtvercové části je dostatečná pro vnímání zatížení průměrné velikosti. Výhoda čtvercového potrubí by měla zahrnovat relativně malou hmotnost, například hmotnost 20 x 20x2 profilového potrubí je asi 1,175 kg / bar. m

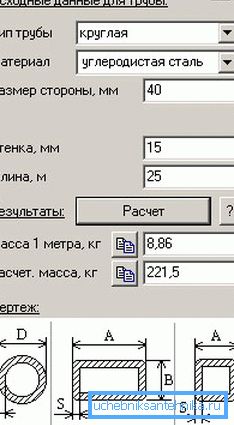

Dávejte pozor! Hmotnost trubky v tabulkách je zprůměrována, ale ve skutečnosti závisí na hustotě materiálu. Chcete-li přesně vypočítat hmotnost potrubí, můžete použít speciální kalkulačky.

Pokud jde o konkrétní příklady použití čtvercového potrubí s malým průřezem, můžeme uvést následující příklady:

• pro výrobu nábytku (především školy a v různých veřejných institucích);

• při výstavbě ploty různých typů - jako rám. V tomto případě je zatížení kovu malé a můžete použít malé rozměry;

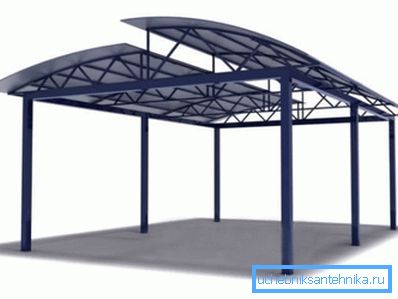

• pro stavbu různých přístřešků je při výstavbě v mírném podnebí nutno vzít v úvahu vliv zatížení sněhem a hmotnost 1 metru tvarované trubky 20x20x2 (1,175 kg / 1 m);

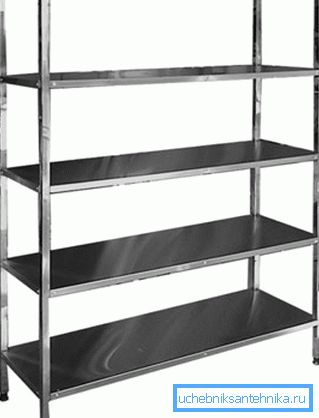

• při zdobení interiéru místnosti mohou být čtvercové trubky použity k vybudování elegantních polic a regálů.

Shrnutí

Čtvercová trubka malého průřezu z nerezové oceli má řadu důležitých vlastností. Nejdůležitější je, že kromě vysoké pevnosti a tuhosti má také vynikající vzhled a odolnost proti korozi umožňuje použití v téměř všech podmínkách (viz také článek Trubka 60x40 mm - vlastnosti a hmotnost).

Díky tomu může být takové potrubí použito jak ve vnitřku místnosti, tak i v konstrukci rámu pro lehké konstrukce. Video v tomto článku ukazuje příklad použití profilového potrubí jako rám pro plot.
